Маска припоя доски LPSM PCB микроволны RO3010 25mil 0.635mm

Продукты

ПКБ по заказу

Свяжитесь с нами

sales10@bichengpcb.com

86-755-27374946

Свяжитесь сейчас

Маска припоя доски LPSM PCB микроволны RO3010 25mil 0.635mm

МОК:	1pcs
Цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-049.V1.0

Основное вещество:

RO3010

Отсчет слоя:

2 слоя

Толщина Pcb:

0.8mm

Размер PCB:

100 x 100mm=1PCS

Маска припоя:

Зеленый цвет

Silkscreen:

Белый

Медный вес:

0.5oz

Поверхностный финиш:

Золото погружения

Выделить:

доска PCB микроволны 25mil

доска PCB микроволны 0.635mm

PCB микроволны 25mil RF

Описание продукта

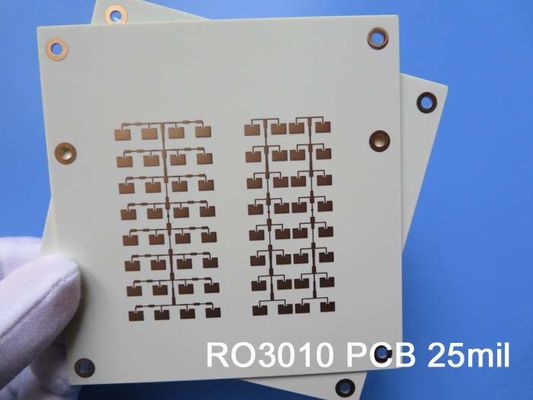

Микроволновая печатная плата Rogers, изготовленная на RO3010 25mil 0,635 мм DK10.2 с золотом для патч-антенны для беспроводной связи

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

Материалы высокочастотных цепей Rogers RO3010 представляют собой наполненные керамикой композиты из ПТФЭ, предназначенные для использования в коммерческих микроволновых и радиочастотных устройствах.Он был разработан, чтобы обеспечить исключительную электрическую и механическую стабильность по конкурентоспособной цене.Механические свойства соответствуют.Это позволяет разработчику разрабатывать конструкции многослойных плат, не сталкиваясь с деформациями или проблемами надежности.Материалы RO3010 имеют коэффициент теплового расширения (КТР) по осям X и Y 17 ppm/℃.Этот коэффициент расширения соответствует коэффициенту расширения меди, что позволяет материалу демонстрировать превосходную размерную стабильность с типичной усадкой при травлении после травления и отжига менее 0,5 мил на дюйм.Коэффициент теплового расширения по оси Z составляет 24 ppm/℃, что обеспечивает исключительную надежность металлизированного сквозного отверстия даже в суровых условиях.

Типичные области применения:

1) Автомобильный радар

2) Системы сотовой связи

3) Канал передачи данных по кабельным системам

4) Спутники прямого вещания

5) Спутниковые антенны глобального позиционирования

6) Патч-антенна для беспроводной связи

7) Усилители мощности и антенны

8) Объединительные платы питания

9) Удаленные считыватели счетчиков

Технические характеристики печатной платы

РАЗМЕР ПХД	100 х 100 мм = 1 шт.
ТИП ПЛАТЫ	Двухсторонняя печатная плата
Количество слоев	2 слоя
Компоненты для поверхностного монтажа	ДА
Компоненты сквозного отверстия	ДА
НАКЛАДКА СЛОЯ	медь ------- 18 мкм (0,5 унции) + пластина ВЕРХНИЙ слой
	РО3010 0,635 мм
	медь ------- 18 мкм (0,5 унции) + пластина BOT Layer
ТЕХНОЛОГИИ
Минимум трассировки и пространства:	6 мил / 6 мил
Минимальные / максимальные отверстия:	0,3 мм / 1,5 мм
Количество различных отверстий:	н/д
Количество отверстий:	н/д
Количество фрезерованных пазов:	0
Количество внутренних вырезов:	0
Контроль импеданса:	нет
Количество золотых пальцев:	0
МАТЕРИАЛ ПЛАТЫ
Стеклянная эпоксидная смола:	РО3010 0,635 мм
Окончательная внешняя фольга:	1 унция
Окончательная внутренняя фольга:	Н/Д
Окончательная высота печатной платы:	0,8 мм ±0,1 мм
ПОКРЫТИЕ И ПОКРЫТИЕ
Чистота поверхности	Иммерсионное золото
Паяльная маска применяется к:	Внизу, минимум 12 микрон
Цвет паяльной маски:	Зеленый, PSR-2000GT600D, Taiyo в комплекте.
Тип паяльной маски:	ЛПСМ
КОНТУР/РЕЗКА	Маршрутизация
МАРКИРОВКА
Сторона легенды компонента	Нижний
Цвет легенды компонента	Белый, IJR-4000 MW300, бренд Taiyo
Название производителя или логотип:	На доске отмечен проводник и ножки FREE AREA
С ПОМОЩЬЮ	Н/Д
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ	Сертификат UL 94-V0 МИН.
ДОПУСК РАЗМЕРА
Габаритный размер:	0,0059 дюйма
Покрытие платы:	0,0029 дюйма
Допуск сверла:	0,002 дюйма
ТЕСТ	100% электрические испытания перед отправкой
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ	файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ	Во всем мире, глобально.

Маска припоя доски LPSM PCB микроволны RO3010 25mil 0.635mm

Технический паспорт Роджерса 3010(RO3010)

Типичное значение RO3010
Свойство	РО3010	Направление	Единицы	Состояние	Метод испытания
Диэлектрическая постоянная, εПроцесс	10,2±0,05	Z		10 ГГц/23℃	IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая проницаемость, ε Расчет	11.2	Z		от 8 ГГц до 40 ГГц	Метод дифференциальной длины фазы
Коэффициент рассеивания, tanδ	0,0022	Z		10 ГГц/23℃	МПК-ТМ-650 2.5.5.5
Термический коэффициент ε	-395	Z	частей на миллион/℃	10 ГГц -50℃до 150℃	МПК-ТМ-650 2.5.5.5
Размерная стабильность	0,35 0,31	Икс Д	М-м-м	УСЛОВИЕ А	МПК-ТМ-650 2.2.4
Объемное сопротивление	105		МОм.см	УСЛОВИЕ А	МПК 2.5.17.1
Удельное поверхностное сопротивление	105		МОм	УСЛОВИЕ А	МПК 2.5.17.1
Модуль растяжения	1902 г. 1934 г.	Икс Д	МПа	23℃	АСТМ Д 638
Поглощение влаги	0,05		%	Д48/50	IPC-TM-650 2.6.2.1
Удельная теплоемкость	0,8		Дж/г/к		Рассчитано
Теплопроводность	0,95		Ж/М/К	50℃	АСТМ Д 5470
Коэффициент температурного расширения (от -55 до 288℃)	13 11 16	Икс Д Z	частей на миллион/℃	23℃/50% относительной влажности	IPC-TM-650 2.4.4.1
тд	500		℃ТГА		АСТМ Д 3850
Плотность	2,8		г/см³	23℃	АСТМ Д 792
Медная корка	9.4		Иб/ин.	1 унция, EDC после припоя	ИПЦ-ТМ 2.4.8
Воспламеняемость	В-0				УЛ 94
Совместимость с бессвинцовым процессом	Да
