Высокочастотная печатная плата RogersСделано наРТ/дуроид 5870с покрытием толщиной 10, 20, 31 и 62 мил с иммерсионным золотом
(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)
Всем привет,

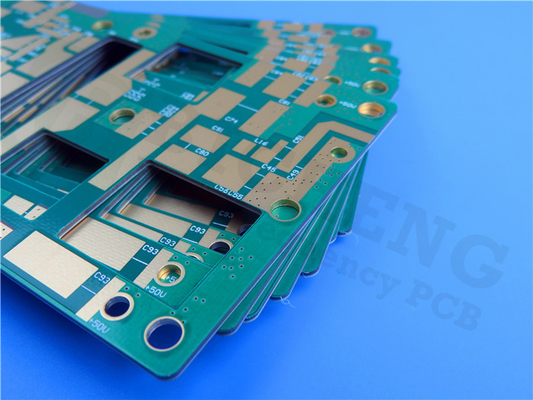

Сегодня мы представляем высокочастотную печатную плату, изготовленную на основе ламинатов RT/duroid 5870.
Rogers RT/duroid 5870 — это композит из ПТФЭ, армированный стекловолокном, производства Rogers Corporation, который предназначен для требовательных применений в полосковых и микрополосковых схемах.
Давайте разберемся в причинах использования материала RT/duroid 5870.
1) Беспорядочно ориентированные микроволокна обеспечивают исключительную однородность диэлектрической проницаемости.
2) Диэлектрическая проницаемость ламинатов RT/duroid 5870 одинакова от панели к панели и постоянна в широком диапазоне частот.
3) Низкий коэффициент рассеяния расширяет возможности использования ламинатов RT/duroid 5870 до Ku-диапазона и выше.
4) Предназначен для применения на микрополосковых и полосковых линиях.
НашВозможности печатной платы(RT/дуроид 5870)
| Возможности печатной платы |
| Материал печатной платы: |
Композиты из ПТФЭ, армированные стеклянным микроволокном. |
| Обозначение: |
RT/дуроид 5870 |
| Диэлектрическая проницаемость: |
2,33 ±0,02 (процесс) |
| 2,33 (дизайн) |
| Количество слоев: |
1-слойный, 2-слойный, многослойный, гибридный тип (смешанный) |
| Вес меди: |
0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм) |
| Толщина печатной платы: |
10 мил (0,254 мм), 20 мил (0,508 мм) |
| 31 мил (0,787 мм), 62 мил (1,575 мм) |
| Размер печатной платы: |
≤400 мм х 500 мм |
| Паяльная маска: |
Зеленый, черный, синий, желтый, красный и т. д. |
| Поверхностная обработка: |
Неизолированная медь, HASL, ENIG, иммерсионная банка, OSP. |
| |
|
RT/duroid 5870 часто используется в двусторонних печатных платах, многослойных печатных платах и гибридных печатных платах. Он доступен в различных толщинах для двусторонних печатных плат, таких как 10 мил, 20 мил, 31 мил и 62 мил. Поверхностная обработка: голая медь, HASL, ENIG, погружной зубец и OSP (опционально).
Типичными приложениями являются
-микрополосковые и полосковые схемы.
- широкополосная антенна коммерческой авиакомпании
-радиолокационные системы
- применение миллиметровых волн
-точечная цифровая радиоантенна и т. д.
Базовый цвет печатной платы RT/duroid 5870 — черный.
Приложение: Свойства RT/duroid 5870
| RT/duroid 5870 Типичное значение |
| Свойство |
RT/дуроид 5870 |
Направление |
Единицы |
Состояние |
Метод испытания |
| Диэлектрическая проницаемость, εПроцесс |
2.33
2,33±0,02 спец. |
З |
Н/Д |
C24/23/50
C24/23/50 |
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5 |
| Диэлектрическая проницаемость, εДизайн |
2.33 |
З |
Н/Д |
От 8 ГГц до 40 ГГц |
Метод дифференциальной длины фазы |
| Коэффициент рассеивания, tanδ |
0,0005
0,0012 |
З |
Н/Д |
C24/23/50
C24/23/50 |
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5 |
| Термический коэффициент ε |
-115 |
З |
ppm/℃ |
от -50℃до 150℃ |
МПК-ТМ-650 2.5.5.5 |
| Объемное сопротивление |
2 х 107 |
З |
МОм см |
С/96/35/90 |
АСТМ Д 257 |
| Поверхностное сопротивление |
3 х 107 |
З |
Мом |
С/96/35/90 |
АСТМ Д 257 |
| Удельная теплоемкость |
0,96(0,23) |
Н/Д |
Дж/г/к
(кал/г/ц) |
Н/Д |
Рассчитано |
| Модуль упругости |
Тест при 23 ℃ |
Испытание при 100 ℃ |
Н/Д |
МПа (кфунт на квадратный дюйм) |
А |
АСТМ Д 638 |
| 1300(189) |
490(71) |
Х |
| 1280(185) |
430(63) |
Да |
| Абсолютный стресс |
50(7,3) |
34(4,8) |
Х |
| 42(6,1) |
34(4,8) |
Да |
| Окончательный штамм |
9,8 |
8,7 |
Х |
% |
| 9,8 |
8,6 |
Да |
| Модуль сжатия |
1210(176) |
680(99) |
Х |
МПа (кфунт на квадратный дюйм) |
А |
АСТМ Д 695 |
| 1360(198) |
860(125) |
Да |
| 803(120) |
520(76) |
З |
| Абсолютный стресс |
30(4,4) |
23(3,4) |
Х |
| 37(5,3) |
25(3,7) |
Да |
| 54(7,8) |
37(5,3) |
З |
| Окончательный штамм |
4 |
4.3 |
Х |
% |
| 3.3 |
3.3 |
Да |
| 8,7 |
8,5 |
З |
| Поглощение влаги |
0,02 |
Н/Д |
% |
0,62 дюйма (1,6 мм) D48/50 |
АСТМ Д 570 |
| Теплопроводность |
0,22 |
З |
Вт/м/к |
80℃ |
АСТМ С 518 |
| Коэффициент теплового расширения |
22
28
173 |
Х
Да
З |
ppm/℃ |
0-100℃ |
МПК-ТМ-650 2.4.41 |
| Тд |
500 |
Н/Д |
℃ ТГА |
Н/Д |
АСТМ Д 3850 |
| Плотность |
2.2 |
Н/Д |
г/см3 |
Н/Д |
АСТМ Д 792 |
| Медная кожура |
27,2(4,8) |
Н/Д |
Пли (Н/мм) |
Фольга EDC 1 унция (35 мм)
после пайки плавает |
МПК-ТМ-650 2.4.8 |
| Воспламеняемость |
В-0 |
Н/Д |
Н/Д |
Н/Д |
УЛ 94 |
| Совместимость с бессвинцовыми процессами |
Да |
Н/Д |
Н/Д |
Н/Д |
Н/Д |
Мы специализируемся на предоставлении вам прототипов, небольших партий и услуг массового производства.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
Спасибо за ваше чтение.
