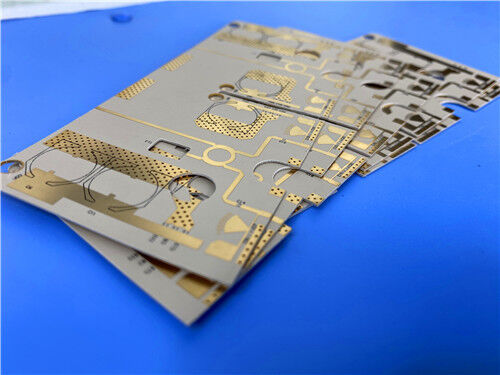

Двухслойная печатная плата WL-CT350 представляет собой высокостабильную и экономичную высокочастотную плату, разработанную для современных приложений передачи микроволновых и радиочастотных сигналов. Эта ультратонкая жесткая печатная плата толщиной 0,2 мм, выполненная из органического полимера керамического медного покрытия премиум-класса WL-CT350 и внешней медной оболочки толщиной 1 унцию, отличается высоконадежной отделкой поверхности Immersion Gold, черной шелкографией только сверху и двусторонней конструкцией без паяльной маски, которая оптимизирует высокочастотные электрические характеристики и рассеивание тепла.
Что такое WL-CT350? Введение материала

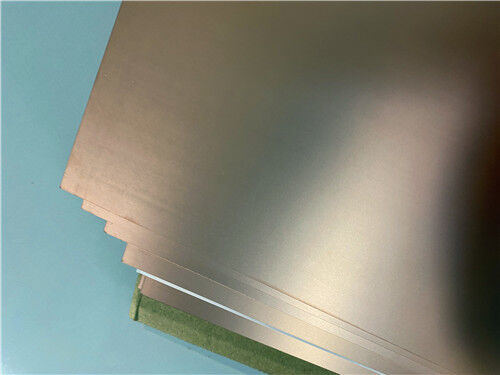

WL-CT350 — это высокочастотный ламинат с медным покрытием на основе термореактивной смолы, армированный органическими полимерными керамическими наполнителями и стекловолоконной тканью. Его диэлектрический слой состоит из углеводородной смолы, композитных керамических частиц и подложки из стекловолокна, что обеспечивает исключительные электрические характеристики с низкими потерями, оптимизированные для проектирования высокочастотных схем. В отличие от сложных и труднообрабатываемых материалов из ПТФЭ, WL-CT350 используетФР4-совместимые производственные процессы, что значительно упрощает изготовление печатных плат, улучшает стабильность производства и обеспечивает стабильное качество от партии к партии, что делает его идеальной отечественной альтернативой импортным высокочастотным ламинатам.
Запатентованная композитная комбинация углеводородной смолы и керамических наполнителей обеспечивает WL-CT350 выдающуюся устойчивость к высоким температурам и надежную термическую диэлектрическую стабильность. Эта серия материалов сохраняет постоянную диэлектрическую проницаемость и коэффициент потерь при различных температурах, отличается низким тепловым расширением и достигает высокой температуры стеклования (Tg) выше 280°C. Эти свойства гарантируют стабильные электрические характеристики и структурную целостность при длительной высокочастотной работе и нестабильных температурных условиях.
Основные характеристики материала печатной платы WL-CT350
Высокочастотные ламинаты WL-CT350, разработанные для обеспечения баланса высокочастотных характеристик с низкими потерями, надежной термической стабильностью и превосходной технологичностью, полностью удовлетворяют требованиям точности и массового производства коммерческих радиочастотных и микроволновых схем:
| Основная особенность |
Технические параметры |
| Стабильная диэлектрическая проницаемость |
Dk = 3,48 @ 10 ГГц / 23 °C |
| Низкий коэффициент рассеивания |
Df = 0,0039 @ 10 ГГц |
| Отличная термическая стабильность Dk |
TCDK = 52 ppm/°C |
| Эффективная теплопроводность |
Теплопроводность = 0,7 Вт/МК |
| Сверхнизкое поглощение влаги |
Поглощение влаги = 0,05% |
| CTE, согласованный с медью |
11 ppm/°C (ось X), 14 ppm/°C (ось Y), 34 ppm/°C (ось Z) |
| Высокая температура стеклования |
Тс ≥ 280°С |
Ключевые преимущества производительности печатной платы WL-CT350
Высокочастотный органический полимерный керамический материал WL-CT350 сочетает в себе превосходные радиочастотные характеристики, упрощенную технологичность и долгосрочную надежность, предлагая выдающиеся комплексные преимущества для массового коммерческого производства высокочастотных печатных плат:
Обработка, совместимая с FR4: полностью совместима с традиционными производственными процессами FR4, обеспечивает более простые рабочие процессы обработки по сравнению с материалами на основе ПТФЭ и эффективно снижает сложность производства и эксплуатационные затраты.
Превосходная стабильность партии: используется стабилизированный состав композита, обеспечивающий одинаковые диэлектрические параметры и механические характеристики в партиях массового производства.
Отличная экологическая стабильность: сверхнизкое поглощение влаги в сочетании с высокой термостойкостью обеспечивает стабильную работу схемы в сложных и суровых рабочих условиях.
Экономически эффективное импортозамещение: соответствует высокочастотным характеристикам импортных ламинатов премиум-класса при более низкой цене, выступая в качестве оптимального экономичного решения для крупномасштабных коммерческих радиочастотных применений.
Основные характеристики конструкции печатной платы
| Параметр Элемент |
Специальная спецификация |
| Базовый материал |
WL-CT350 ламинат из органического полимера, керамики, стекловолокна, плакированный медью |
| Количество слоев |
2 слоя (двусторонняя жесткая структура печатной платы) |
| Размеры платы |
56,8 мм × 78,09 мм, допуск на размер: ±0,15 мм (1 шт.) |
| Минимальный след/пространство |
6/7 мил, поддержка компактной и точной трассировки высокочастотных цепей |
| Минимальный размер отверстия |
0,3 мм, что обеспечивает плотную и компактную компоновку компонентов. |
| Через дизайн |
Только конструкция со сквозными отверстиями, без глухих отверстий, |
| Толщина готовой доски |
Ультратонкий профиль толщиной 0,2 мм |
| Вес готовой меди |
Внешние медные слои толщиной 1 унция (1,4 мила) |
| Через толщину покрытия |
Толщина медного покрытия 20 мкм |
| Поверхностная обработка |
Погружение Золото |
| Шелкография |
Верхний слой: черная шелкография; Нижний слой: без шелкографии. |
| Паяльная маска |
Нет паяльной маски как на верхнем, так и на нижнем слоях. |
| Стандарт испытаний качества |
100% полное электрическое тестирование перед отправкой |
Двухслойная структура стека печатной платы WL-CT350
| Последовательность слоев |
Спецификация материала |
Толщина |
| Внешний слой 1 (верхний) |
Проводящая медная фольга |
35 мкм |
| Основной диэлектрический слой |
WL-CT350 подложка из органического полимера и керамического композита |
0,102 мм (4 мил) |
| Внешний слой 2 (нижний) |
Проводящая медная фольга |
35 мкм |
Статистика схем и компонентов печатной платы
| Параметр Элемент |
Конкретное значение |
| Компоненты |
19 |
| Всего колодок |
32 |
| Сквозные подушечки |
18 |
| Лучшие колодки SMT |
14 |
| Нижние подкладки SMT |
0 |
| Виас |
11 |
| Сети |
2 |
Принятый формат изображения:Клиенты со всего мира могут использовать стандартные файлы дизайна Gerber RS-274-X для предложения и производства.
Стандарт качества:Все нестандартные печатные платы производятся и проверяются в строгом соответствии с отраслевыми стандартами IPC-Class-2, чтобы гарантировать стабильное качество партии и долгосрочную эксплуатационную надежность.
Глобальное обслуживание:Мы предоставляем ценовую поддержку по всему миру, профессиональные технические консультации и услуги доставки по всему миру для всех заказов на печатные платы.
Типичные сценарии применения
- Антенны базовых станций и спутниковые антенны
- Автомобильные радары, датчики и навигационные системы
- Усилители мощности
- Спутниковые высокочастотные головки
- Радиочастотные устройства и фильтры
- Антенны WIMAX и распределенные антенны
Таким образом, ультратонкая двухслойная жесткая печатная плата WL-CT350 использует передовую технологию керамического композита на основе органического полимера, обеспечивающую низкие диэлектрические потери, стабильные тепловые диэлектрические коэффициенты, сверхнизкое поглощение влаги и высокие характеристики Tg. Благодаря обработке, соответствующей требованиям FR4, тепловому расширению, соответствующему медным, и выдающимся экономическим показателям, эта высокочастотная печатная плата служит альтернативой премиум-класса импортным материалам и идеально подходит для базовых станций связи, спутникового оборудования, автомобильных радаров и широкого спектра радиочастотных и микроволновых устройств.
