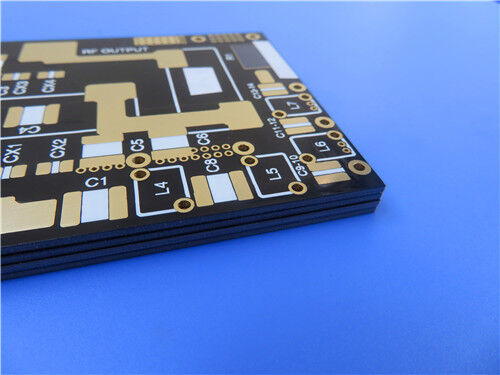

Этот двухслойный F4BME275РЧ ПХБявляется высокопроизводительной микроволновой платой специально разработанной для требовательных RF и высокочастотных микроволновых сценариев.Принятие модернизированного высокоустойчивого композитного ламинированного ПТФЭ от Wangling F4BME275 и высококачественной реверсово обрабатываемой (RTF) фольги меди, этот жесткий печатный лист имеет толщину готовой доски 1,6 мм и высокоточное покрытие поверхностью 5 мкм чистым золотом.
Что такое F4BME275?

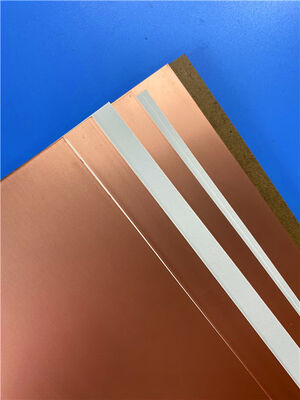

F4BME275 - это высокопроизводительный композитный ламинат из PTFE следующего поколения, разработанный Wangling, специально оптимизированный для применения высококачественных радиочастотных и микроволновых цепей.Изготовленные из тканей из стекловолокна с точной смесью, высокочистая смола из ПТФЕ и специализированная композитная пленка, этот субстрат обеспечивает высокопостоянную и надежную электрическую производительность в условиях высокочастотного режима работы.
В качестве улучшенной версии классического материала F4BM275, F4BME275 достигает всеобъемлющих улучшений производительности с меньшими потерями диэлектрики, более высокой изоляционной стойкостью,и высокая долгосрочная стабильность параметровОн служит экономически эффективной, высоко надежной отечественной альтернативой импортируемым высокочастотным ламинатам.материал обеспечивает отличную производительность при низких показателях PIM, поддерживает точную мелколинейную гравировку цепей и эффективно уменьшает потерю высокочастотных проводников, полностью отвечая требованиям высокоточных конструкций радиочастотных цепей.
Основные характеристики и преимущества F4BME275
F4BME275 обладает настраиваемыми электрическими и механическими свойствами благодаря точно калиброванному смешиванию соотношения PTFE и стекловолокна, достигая оптимального баланса между производительностью с низкими потерями,структурная стабильность, и изготовление для различных высокочастотных схем:
Настраиваемая диэлектрическая производительность: характеризуется точно регулируемым соотношением стекловолокна к PTFE, обеспечивающим стабильную диэлектрическую постоянную (Dk) 2,75 на 10 ГГц с ультранизкой диэлектрической потерью.Это настраиваемое диэлектрическое свойство позволяет гибко сопоставлять импеданс и точно адаптировать материал для различных гражданских и военных конструкций высокочастотных полос
Улучшенная размерная стабильность: оптимизированная композиция стекловолокна эффективно снижает тепловое расширение и подавляет дрейф диэлектрической температуры.Материал поддерживает стабильные физические и электрические характеристики от -55°C до 125°C, минимизируя изгиб доски и отклонение параметров при переменных тепловых условиях эксплуатации
Сбалансированная всеобъемлющая производительность: использует формулу научного компромисса с умеренным пропорциональным использованием стекловолокна.Он значительно улучшает механическую жесткость и плоскость конструкции, сохраняя при этом характеристики сверхнизкого фактора рассеивания (Df), обеспечивая стабильную передачу высокочастотного сигнала с низкими потерями до 20 ГГц
Высокая гибкость проектирования: поддерживает настраиваемую конфигурацию диэлектрической константы и оптимизацию структуры.Инженеры по радиочастотам могут настраивать параметры материала, чтобы идеально сбалансировать высокочастотные электрические характеристики, механическая стойкость к нагрузке и адаптивность производственного процесса SMT/through-hole для различной разработки RF продуктов
Высокая производительность с низким уровнем PIM и низкими потерями: в сочетании с высококачественной фольгой RTF с обратной обработкой меди она значительно снижает потерю проводников высокой частоты.
Надежная изоляционная производительность: улучшенная композитная формула обеспечивает отличную изоляционную устойчивость объема, эффективно изолируя высокочастотные сигналы цепи
Ключевые спецификации конструкции ПКБ
| Параметры |
Спецификация |
| Базовый материал |
Ламинат высокоустойчивого композитного ПТФЕ Wangling F4BME275 с медной фольгой RTF |
| Количество слоев |
2 слоя (жесткая структура RF PCB) |
| Размеры доски |
103 мм × 76 мм (толерантность ± 0,15 мм, 1 шт.) |
| Минимальное количество следов/пространства |
6/9 миллиметров, адаптируются к точности RF тонколинейной схеме |
| Минимальный размер отверстия |
0.5 мм, облегчающий стандартизированную сборку компонентов |
| Толщина готовой доски |
1.6 мм толщиной конструкция доски для повышения структурной стабильности |
| Оконченный вес меди |
1 унция (1,4 миллиметра) наружных слоев RTF меди для низкой потери проводника и низкой производительности PIM |
| через толщину покрытия |
20 мкм, обеспечивая стабильную проводимость и долгосрочную надежность |
| Поверхностная отделка |
5μm (197μ") чистое покрытие золотом, обеспечивающее отличную проводимость и коррозионную устойчивость |
| Шелковый экран |
Белый верхний шелкоплот без нижнего шелкоплот для четкой маркировки компонентов |
| Маска для сварки |
Черная верхняя сварная маска, без нижней сварной маски для оптимизированного рассеяния тепла |
| Стандарт испытаний качества |
100% полное электрическое испытание перед отгрузкой для устранения дефектов цепей |
2-слойная структура накладывания ПКБ F4BME275
Этот профессиональный двухслойный жесткий набор использует высокопроизводительное композитное ядро F4BME275, соединенное с медным фольгой RTF с низкими потерями.Сбалансированная слойная структура минимизирует потерю высокочастотного сигнала и обеспечивает единообразные механические и электрические характеристики, идеально подходит для точных микроволновых и радиочастотных приложений:
| Последовательность слоев |
Спецификация материала |
Толщина |
Основная функция |
| Внешний слой 1 (верхний) |
RTF низкоубыточная проводящая медная фольга |
35 мкм |
Высокочастотная передача радиочастотного сигнала и слой сварки точных компонентов |
| Диэлектрический слой ядра |
F4BME275 высокоустойчивый ПТФЕ композитный основной субстрат |
1.524 мм (60мм) |
Диэлектрическая изоляция с низкими потерями, стабильное сопротивление температуре и постоянные диэлектрические характеристики для радиочастотных цепей |
| Внешний слой 2 (нижний) |
RTF низкоубыточная проводящая медная фольга |
35 мкм |
Склад передачи вспомогательной цепи для балансирования общей структурной стабильности |
Статистика ПХБ
| Параметры |
Специфическая стоимость |
| Компоненты |
37 |
| Общее количество подушек |
56 |
| Проходные подушки |
37 |
| Верхние SMT Pads |
19 |
| Нижняя SMT подкладка |
0 |
| Виа |
21 |
| Сети |
7 |
Принятый формат рисунка:Мы поддерживаем стандартные заявки Gerber RS-274-X от клиентов по всему миру.и точного массового производства, обеспечивая эффективное и безошибочное сотрудничество для всех международных проектов по настройке печатных плат.
Стандарт качества производства:Все высокочастотные радиочастотные печатные платы F4BME275 изготавливаются и проверяются в строгом соответствии с критериями промышленной надежности IPC-класса-2.Стандартизированные производственные процессы и строгие проверки качества гарантируют отличную последовательность размеров и стабильную электрическую производительность для каждой партии.
Глобальная служба поставок:Мы предоставляем по всему миру индивидуальные предложения PCB и международные услуги доставки.с полным комплексом услуг, включая техническое подтверждение, точное производство, всестороннее тестирование качества и глобальная логистическая доставка.
Типичные сценарии применения
Микроволновые, радиочастотные и радиолокационные системы: высокочастотные микроволновые модули, общие радиочастотные сигнальные схемы и высокоточное радиолокационное обнаружение
Пассивные компоненты RF: высокопроизводительные фазовые сместители и различные высокоточные пассивные функциональные компоненты RF
Компоненты распределения электроэнергии: разделители электроэнергии на заказ, соединители RF и комбинаторы сигналов для систем связи
Системы питания антенн: модули сети питания антенн и высокоточные фазовые антенные системы.
Оборудование для беспроводной связи: терминалы спутниковой связи и антенные системы высокой стабильности базовых станций
