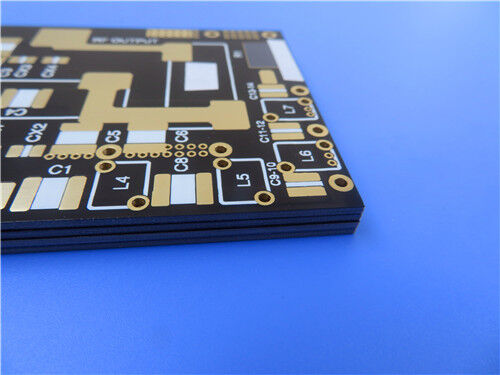

Эта специальная двухслойная жесткая пластина использует субстрат F4BTM300, предназначенный для радиочастотных, микроволновых, радиолокационных и аэрокосмических приложений.Общая толщина 6 ммИзготовлен с 1 унцией внешнего веса меди, 20 мкм через покрытие и погружение золотой поверхности, он имеет черную верхнюю маску сварки и белый верхний шелковой экран,без сварной маски или шелковой прокладки на нижней сторонеПланшет использует только проходные проемы без слепых проемов, поддерживает 5/8 миллиметра минимальное пространство и 0,35 мм минимальный размер отверстия.Каждый агрегат на 100% электрически протестирован перед отгрузкой и построен по стандарту IPC-класса-2, доступна для доставки по всему миру.
Спецификации ПХБ
| Спецификация |
Подробный параметр |
| Базовый материал |
F4BTM300 высокочастотный ламинат |
| Конфигурация слоя |
Двухслойные жесткие ПХБ |
| Размеры доски |
1050,4 мм × 76 мм (толерантность ± 0,15 мм, 1 PCS) |
| Минимальные следы / пространство |
5/8 миллилитра |
| Минимальный размер отверстия |
0.35 мм |
| По типу |
Только через отверстие, без слепых проходов. |
| Толщина готовой доски |
0.6 мм |
| Внешний слой Медь вес |
1 унция (1,4 миллилитра) готовой меди |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
Золото погружения |
| Шелковый экран |
Сверху: белый; снизу: ни один |
| Маска для сварки |
Сверху: черный; снизу: нет |
| Испытание до отгрузки |
100% полное электрическое испытание |
Двухслойный стек ПКБ-вверх Структура
| Структура слоя |
Материал и толщина |
| Верхний слой меди |
35 мкм проводящая медная фольга |
| Диэлектрическое ядро субстрата |
F4BTM300 Ядро, 0,508 мм (20 миллиметров) |
| Нижний медный слой |
35 мкм проводящая медная фольга |
Статистика ПХБ
Данная схема PCB экспортируется в виде графики производства Gerber RS-274-X. Статистика схемы платы приведена ниже:
| Статистическая статья |
Количество / Формат |
| Совокупность компонентов |
13 |
| Общее количество подушек |
94 |
| Проходные подушки |
51 |
| Верхние SMT Pads |
43 |
| Нижняя SMT подкладка |
0 |
| Виа |
36 |
| Сети |
2 |

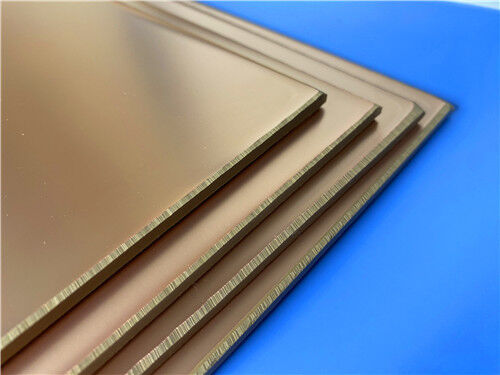

F4BTM300 Введение материала
Ламинат серии F4BTM изготавливается с помощью тщательного процесса, который включает в себя научную формулировку ткани из стекловолокна, нанокерамических наполнителей и политетрафторуроэтиленовой смолы (ПТФЭ).Эти подложки построены наF4BMДиэлектрический слой и включают высокую диэлектрическую постоянную и низкие потери нано-керамики.уменьшенный коэффициент тепловой экспансии, повышенное сопротивление изоляции и улучшенная теплопроводность при сохранении характеристик низких потерь.Ламинаты F4BTM специально сочетаются с реверсивно обработанной фольгой из меди RTF, обеспечивая исключительную производительность с точки зрения PIM, точного управления линией и минимизации потерь проводников.
ЯдроМатериалПреимущества
Построенная на ламинированном F4BTM300, эта двухслойная печатная пластина обеспечивает ключевые преимущества материала для высокочастотных конструкций:
Стабильный Dk 3 ± 0,06 при 10 ГГц с низким коэффициентом рассеивания на микроволновых частотах.
Низкий тепловой коэффициент Dk, поддерживающий постоянное диэлектрическое поведение при изменении температуры.
Низкая производительность PIM (< -160 dBc), подходящая для антенн и радиолокационных систем
Низкая влагопоглощающая способность, обеспечивающая надежную работу в сложных условиях.
Обратно обработанная RTF медная фольга помогает сократить потерю проводников и позволяет контролировать плотность геометрии линии.
Типичные применения
ПКБ F4BTM300 выбираются для высоконадежных радиочастотных и микроволновых систем:
- Аэрокосмическое оборудование, космическое оборудование и оборудование кабины
- микроволновые и радиочастотные схемы
- Радарные и военные радарные системы
- Кормовые сети
- Фазочувствительные антенны и антенны фазового массива
- Спутниковая связь
Заключение
Этот специальный двухслойный жесткий печатный лист F4BTM300 изготовлен из нанокерамического ламината PTFE для высокочастотных радиочастотных и микроволновых проектов.Он соответствует требованиям IPC-класса 2 и проходит полные электрические испытания перед отгрузкойМы принимаем файлы Gerber RS-274-X для прототипирования и объемных заказов, с доставкой по всему миру для авиационной, радиолокационной и спутниковой связи клиентов.
