0.2мм Ультратонкая 2-слойная RF печатная плата F4BME245 с иммерсионным золотом

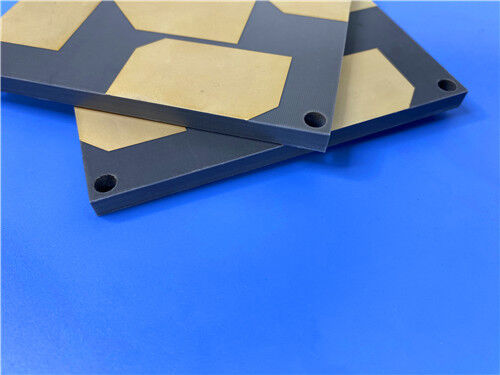

Эта печатная плата обеспечивает сверхтонкую работу в СВЧ-диапазоне для радиочастотного и радиолокационного оборудования, изготовленная как заказная двусторонняя жесткая плата на основе композитного ламината Wangling F4BME245 из ПТФЭ. Размером 85,6 мм × 47 мм и с жестким допуском ±0,15 мм, эта готовая плата имеет толщину всего 0,2 мм. Она имеет покрытие золотом методом погружения; с обеих сторон отсутствует паяльная маска или шелкография, что оставляет медные элементы полностью открытыми для оптимизированной передачи высокочастотных сигналов. Возможность трассировки тонких линий достигает минимума 4/7 мил для проводников и зазоров, в сочетании с минимальным размером отверстия 0,5 мм для размещения смешанных сквозных и верхних компонентов поверхностного монтажа. Каждая единица проходит полное электрическое тестирование перед отправкой, соответствует стандартам качества IPC-Class-2, и осуществляется мировая доставка для прототипов и заказных партий.

Спецификации печатной платы

Все параметры изготовления точно контролируются для сохранения стабильной целостности СВЧ-сигнала. Таблица ниже содержит полные производственные спецификации для этой заказной радиочастотной печатной платы F4BME245.

Структура стека печатной платы

Этот двухслойный стек использует тонкий диэлектрический сердечник F4BME245 с медной фольгой, ламинированной с обеих сторон подложки для поддержания стабильного электрического отклика в СВЧ-диапазонах. Полная разбивка слоев приведена в таблице ниже.

Статистика печатной платы

Эта компоновка сочетает в себе контактные площадки для сквозных отверстий и верхние контактные площадки для поверхностного монтажа. Все файлы дизайна могут быть предоставлены в стандартном формате Gerber RS-274-X, совместимом с основными системами производства и контроля печатных плат. Таблица ниже содержит статистику компоновки для этого дизайна.

Введение в F4BME245

F4BME245 от Wangling — это высокопроизводительный композитный ламинат из ПТФЭ, разработанный для требовательных радиочастотных и СВЧ-приложений. Точно сформулированный из тканого стекловолокна, смолы ПТФЭ и пленки, он обеспечивает превосходные, стабильные электрические свойства.

Этот материал нового поколения значительно превосходит своего предшественника, F4B245, предлагая более низкие диэлектрические потери, более высокое сопротивление изоляции и повышенную стабильность. Он служит надежной, высокопроизводительной отечественной заменой аналогичным импортным ламинатам.

F4BME245: Покрыт медью с обратной обработкой (RTF). Эта конфигурация обеспечивает превосходные характеристики с низким уровнем интермодуляции (PIM), позволяет более точно травление для тонких цепей и снижает потери проводника, что делает его идеальным для высокоточных конструкций.

Особенности и преимущества:

• Электрические и механические свойства F4BME245 могут быть точно настроены путем изменения пропорции ПТФЭ и тканого стекловолокна в композитной структуре. Это поддерживает пользовательские диэлектрические постоянные при сохранении низких потерь и улучшенной стабильности размеров.
• Увеличение загрузки стекловолокна обеспечивает более высокую диэлектрическую постоянную, что приводит к лучшей стабильности размеров, снижению коэффициента теплового расширения и меньшей температурной дрейфу.
• Состав материала представляет собой сбалансированный компромисс: более высокая доля стекловолокна может привести к небольшому увеличению диэлектрических потерь.
• Такой гибкий дизайн материала позволяет инженерам-радиочастотникам выбирать наиболее подходящий сорт, достигая идеального баланса между электрическими характеристиками, механической прочностью и технологичностью.

Некоторые типичные применения:

• СВЧ, радиочастоты и радары
• Фазовращатели, пассивные компоненты
• Разветвители мощности, ответвители, сумматоры
• Сетевые фидеры, антенны с фазированной решеткой
• Спутниковая связь, антенны базовых станций

Резюме

Эта сверхтонкая 2-слойная печатная плата F4BME245, разработанная для высокоточных СВЧ и радиочастотных цепей, имеет покрытие золотом методом погружения и полностью соответствует требованиям IPC-Class-2. Каждая готовая плата проходит полное электрическое тестирование перед отправкой. Ее конструкция с открытой медью без паяльной маски или шелкографии минимизирует помехи сигнала, а подложка F4BME245 с низкими потерями обеспечивает стабильную работу в радиочастотном диапазоне. Она хорошо подходит для пассивных СВЧ-компонентов, антенн с фазированной решеткой и оборудования спутниковой связи, с поддержкой глобальной доставки.
