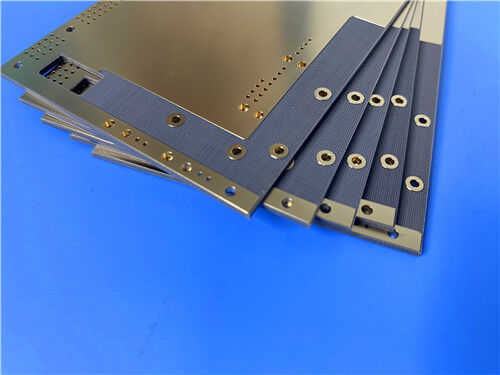

Высокочастотная печатная плата F4BTMS233, 2-слойная, ENIG, жесткая, черная паяльная маска

Эта печатная плата разработана для удовлетворения строгих требований в аэрокосмической, военной радиолокационной и микроволновой РЧ-областях, изготовлена как заказная двухслойная жесткая плата на основе высокочастотного диэлектрического материала премиум-класса F4BTMS233. С физическими размерами 49 мм × 78,6 мм с допуском ±0,15 мм и окончательной толщиной 1,1 мм, эта плата использует поверхностную обработку ENIG для обеспечения надежной паяемости и высокой коррозионной стойкости. Черная паяльная маска и белая маркировка шелкографии нанесены только на верхнюю сторону, оставляя нижнюю поверхность голой и непокрытой. Эта конструкция использует исключительно сквозные соединения, без глухих переходных отверстий. Она поддерживает минимальную ширину проводника и зазора 5/8 мил, а также минимальный диаметр отверстия 0,4 мм, что подходит для смешанных компонентов сквозного монтажа и поверхностного монтажа на верхней стороне. Все устройства проходят полное электрическое тестирование перед поставкой, соответствуют стандартам качества IPC-Class-2, и доступна глобальная доставка для заказных прототипов и серийных заказов в специализированной высокочастотной электронике.

Спецификации печатной платы

Параметры изготовления точно контролируются для поддержания стабильной электрической производительности в условиях микроволновой эксплуатации. Таблица ниже суммирует все основные производственные спецификации этой заказной печатной платы F4BTMS233.

Структура стека печатной платы

Этот двухслойный стек имеет сбалансированную архитектуру, центрированную на тонком диэлектрическом сердечнике F4BTMS233. Медные фольги ламинируются с обеих сторон сердечника для поддержания равномерной электрической производительности по всей площади платы. Таблица ниже детализирует полный состав слоев.

Статистика печатной платы

Эта компоновка печатной платы сочетает сквозные и SMD-контакты. Все файлы дизайна поставляются в стандартном формате Gerber RS-274-X, совместимом с большинством основных систем производства печатных плат. Таблица ниже перечисляет статистику компонентов, контактов и сетей для этого дизайна.

Введение в F4BTMS

Серия F4BTMS является обновленной версией серии F4BTM. Она достигла технологического прорыва в рецептуре материалов и производственных процессах. Материал обогащен значительным количеством керамики и армирован ультратонкой и ультратонкой стеклотканью, что привело к существенному улучшению характеристик материала и более широкому диапазону диэлектрических постоянных. Это материал с высокой надежностью, подходящий для аэрокосмических применений, и может заменить аналогичные зарубежные продукты.

Включая небольшое количество ультратонкой и ультратонкой стеклоткани и большое количество равномерно распределенной специальной нанокерамики, смешанной со смолой политетрафторэтилена, минимизируются негативные эффекты стеклоткани на распространение электромагнитных волн. Это снижает диэлектрические потери, повышает размерную стабильность и уменьшает анизотропию материала по осям X/Y/Z. Это также увеличивает диапазон используемых частот, улучшает электрическую прочность и повышает теплопроводность. Кроме того, материал демонстрирует отличный низкий коэффициент теплового расширения и стабильные характеристики диэлектрической температуры.

Серия F4BTMS поставляется со стандартной медной фольгой RTF с низким коэффициентом шероховатости, что снижает потери проводника и обеспечивает превосходную прочность на отрыв. Может использоваться как с медной, так и с алюминиевой основой.

Особенности (F4BTMS233)

• Диэлектрическая постоянная (Dk) 2,33 при 10 ГГц
• Фактор рассеяния 0,0010 при 10 ГГц, 0,0011 при 20 ГГц
• КТР по оси X 35 ppm/°C, КТР по оси Y 40 ppm/°C, КТР по оси Z 220 ppm/°C, от -55°C до 288°C
• Низкий температурный коэффициент Dk -122 ppm/°C, от -55°C до 150°C
• UL-94 V0
• Низкое влагопоглощение 0,02%

Типичные применения

Стабильные электрические и механические характеристики этой двухслойной жесткой печатной платы F4BTMS233 делают ее подходящей для ряда рынков высокочастотной электроники и сложных условий эксплуатации:

• Аэрокосмическое оборудование, космическое и бортовое оборудование
• Микроволновое, РЧ
• Радар, военный радар
• Сетевые фидеры
• Фазочувствительные антенны, антенны с фазированной решеткой
• Спутниковая связь и многое другое.

Резюме

Изготовленная в соответствии со строгими аэрокосмическими и микроволновыми РЧ-требованиями, эта заказная 2-слойная жесткая печатная плата F4BTMS233 использует покрытие ENIG и полностью соответствует стандартам IPC-Class-2. Каждая готовая плата проходит комплексную электрическую проверку перед выпуском с производства. Ее тщательно спроектированная структура в сочетании с низкопотерьным субстратом F4BTMS233 обеспечивает стабильную целостность сигнала на микроволновых частотах. Она служит надежным схемотехническим решением для антенн с фазированной решеткой, радиолокационных платформ и проектов аэрокосмического оборудования, с возможностью мировой доставки.
