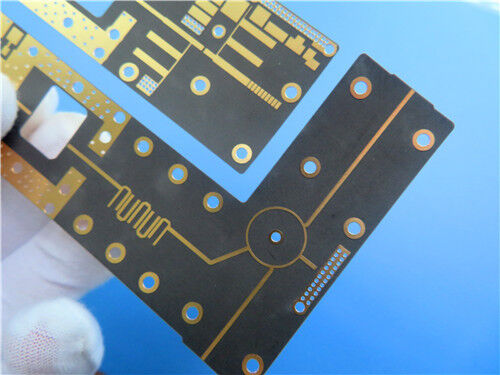

Это специальный двухслойный жесткий ПКБ, построенный на высокочастотной подложке F4BTMS220, специально изготовленный для микроволновых, радиочастотных, аэрокосмических и радиолокационных приложений.С ультратонкой толщиной 0.3 мм, эта доска использует специальную голую медную конструкцию без сварной маски и шелковой экрана с обеих сторон, исключая дополнительные помехи покрытия во время передачи высокочастотного сигнала.Размер доски 36..4 mm × 88.76 mm с допустимым размером ±0.15 mm. Изготовлено строго в соответствии с требованиями IPC-класса-2 и 100% электрически протестировано перед отгрузкой,Этот ПКБ обеспечивает постоянную и повторяемую производительность для разработки высокопроизводительных беспроводных и микроволновых систем во всем мире.
Спецификации ПХБ
Этот прототип ПКБ использует чистую конструкцию с отверстием без слепых каналов, упрощая пути сигнала и поддерживая стабильную высокочастотную передачу.Минимальный размер отверстия 4 мм, отвечающие стандартным требованиям точности для расположения радиочастотных цепей.
| Положение |
Параметр |
| Базовый материал |
F4BTMS220 высокочастотный керамический ламинат из PTFE |
| Количество слоев |
Двухслойный жесткий |
| Размер доски |
360,4 мм × 88,76 мм (± 0,15 мм) |
| Минимальный след / пространство |
6/7 мл |
| Минимальный размер отверстия |
00,4 мм |
| По типу |
Только через отверстие |
| Толщина доски |
00,3 мм |
| Вес меди |
1 унция наружного слоя меди |
| С помощью покрытия |
20 мкм |
| Обработка поверхности |
Голая медь (без сварной маски, без шелкопряда, с обеих сторон) |
| Испытания |
100% электрическое испытание перед доставкой |
Структура сборки ПКБ
Этот двухслойный сбор состоит из двойных 35 мкм медных слоев и диэлектрического ядра F4BTMS220 размером 0,254 мм (10 миллиметров).Эта симметричная структура обеспечивает равномерный механический баланс и стабильную диэлектрическую производительность для высокочастотных цепей.
| Склад |
Описание |
| Верхняя медь |
35 мкм медный слой |
| Диэлектрическое ядро |
F4BTMS220, 0,254 мм (10 миллиметров) |
| Нижняя медь |
35 мкм медный слой |
Статистика ПХБ
Файл дизайна предоставляется в стандартном формате Gerber RS-274-X, полностью совместимом с профессиональным прототипированием печатных плат и процессами серийного производства.
| Положение |
Стоимость |
| Компоненты |
14 |
| Общее количество подушек |
32 |
| Проходные подушки |
19 |
| Верхние SMT Pads |
13 |
| Нижняя SMT подкладка |
0 |
| Виа |
11 |
| Сети |
2 |
О материале F4BTMS220
F4BTMS220 - это модернизированная версия обычногоF4BTMЕго формула сочетает в себе сверхтонкую ткань из стекловолокна и большое количество равномерно распределенных нанокерамических наполнителей с смолой ПТФЕ.Этот материал значительно уменьшает негативное влияние стеклянных волокон на распространение электромагнитных волн, эффективно снижая диэлектрические потери и анизотропию материала, одновременно улучшая размерную стабильность и теплопроводность.
По сравнению с обычными высокочастотными субстратами, F4BTMS220 имеет более стабильные диэлектрические температурные характеристики и более низкий коэффициент теплового расширения.Материал оснащен медным фольгой с низкой грубостью RTF в качестве стандартного, что помогает уменьшить потерю проводников и сохранить стабильную прочность кожуры.Он поддерживает связывание базы меди и алюминия и широко признан надежной альтернативой импортируемым высокочастотным материалам аэрокосмического класса.
Характеристики продукта
Построенный с модернизированной подложкой F4BTMS220, этот ПКБ обеспечивает настоящие высокочастотные преимущества на основе его присущих характеристик материала:
Чрезвычайно низкая диэлектрическая потеря с Df до 0,0009 при 10 ГГц, поддерживающая высокоэффективную передачу микроволнового сигнала.
Фиксированная диэлектрическая константа Dk 2.2 обеспечивает постоянную электрическую производительность в общих радиочастотных диапазонах.
Низкая влагопоглощение 0,02% улучшает адаптивность к окружающей среде для наружных и аэрокосмических применений.
Медная фольга RTF с низкой грубостью минимизирует потерю проводников и обеспечивает стабильную проводимость цепи.
UL94-V0 рейтинг огнестойкости соответствует стандартам безопасности для аэрокосмического и военного оборудования.
Голая медная конструкция устраняет помехи с паяльной маской, сохраняя первоначальную высокочастотную производительность подложки.
Заявления
Этот сверхтонкий ПКБ F4BTMS220 обычно используется в высоконадежных микроволновых и радиочастотных системах, требующих низких потерь и стабильного диэлектрического поведения:
- Оборудование аэрокосмической и космической кабины
- Модули микроволновых и радиочастотных цепей
- Военные радарные системы
- Сети питания антенн
- Фазочувствительные антенны и антенны фазового массива
- Устройства спутниковой связи
Заключение
Этот ультратонкий двухслойный печатный лист F4BTMS220 обеспечивает стабильную производительность с низкими потерями для аэрокосмических, радиолокационных и спутниковых коммуникационных проектов.Принятие модернизированного нанокерамического наполненного материала PTFE и RTF мед низкой шероховатостиВсе устройства проходят полные испытания на электричество и соответствуют стандартам IPC-класса-2.Мы поддерживаем глобальную доставку и приветствуем настройку на основе Gerber для прототипа и малого производства.
