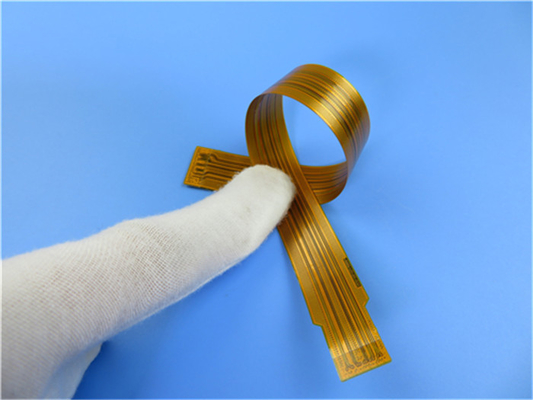

Разнослоистая гибкая напечатанная доска PCB цепи (FPC) разнослоистая гибкая

(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Этот тип гибкой цепи структура слоя 4 построенная на polyimide (PI) для применения беспроводного маршрутизатора, меди 1oz каждый слой. Низкопробный ламинат от Shengyi. Покрытый желтым покрывая слоем, золото погружения покрыто на пусковых площадках. Соединитель конструирован на обоих концах. Он изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber.

Параметр и технические спецификации

Размер гибкого PCB 300.5X 25.5mm
Количество слоев 4
Тип доски Гибкие цепи
Толщина доски 0.30mm
Материал доски Polyimide (PI) 25µm
Поставщик доски материальный Shengyi
Значение Tg материала доски 60
Толщина Cu PTH µm 20
Внутренние thicknes Cu Iayer µm 35
Поверхностная толщина Cu µm 35
Цвет Coverlay Желтый цвет
Номер Coverlay 2
Толщина Coverlay µm 25
Материал укрепления НЕТ
Толщина укрепления N/A
Тип чернил Silkscreen НЕТ
Поставщик Silkscreen N/A
Цвет Silkscreen N/A
Номер Silkscreen N/A
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 90 3M отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

Разнослоистая гибкая напечатанная доска PCB цепи (FPC) разнослоистая гибкая 0

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Материальный optionality

Низкая цена

Непрерывность обработки

Разнообразить грузя метод

Проектирование предотвращает проблемы от происходить в pre продукции.

Применения

Голова FPC лазера, регулятор медицинского оборудования, доска антенны планшета мягкая

Разнослоистые гибкие цепи

Большей частью, изготовление разнослоистых гибких цепей основано на процессах одиночного, который встали на сторону гибкого PCB и двойник встал на сторону PCB PTH гибкий. Оба типа эволюционируют от обычных covercoated двухсторонних гибких цепей которые скреплены совместно. По ряду причин, не порекомендованы, что совмещает слишком много гибких цепей в разнослоистую гибкую цепь.

Материалы и толщины разнослоистого FPC

Обычная практика использовать материалы перечисленные ниже.

Диэлектрические субстраты

polyimide 50 µm (2 mil) из-за своих более высокой стабильности и более легкой регуляции сравненных с polyimide 25 µm (1 mil).

Медная фольга

1 oz.) медная фольга 35 µm (, при условии эта толщина совместима с настоящими требованиями нося законченной цепи.

Covercoat

polyimide 25 µm (1 mil) для фольги 35 µm (1,4 mil) толстой медной, в виду того что она обеспечивает лучшее заключение проводников чем polyimide 50 µm (2 mil).

1 mil) акриловый прилипатель 25 µm (для достигать хорошего заключения и слоения низко-подачи. Слишком много акрилового прилипателя водит к проблемам надежности, например отказам бочонка, отказам фольги, и слишком глубокому etchback.

Наружные слои

Наружные слои не должны быть обеспечены с любыми сетями (проводниками) на скрепляя стороне из-за риска провокации воздуха на интерфейсе.

Материалы выпуска облигаций

При использовании covercoated гибких цепей как внутренние слои, цепи и твердые части скреплены совместно посредством прилипателей листа.

Процессы

Упрощенное графическое представление диаграммы показано ниже.

Разнослоистая гибкая напечатанная доска PCB цепи (FPC) разнослоистая гибкая 1

Больше дисплеев разнослоистого FPC

Разнослоистая гибкая напечатанная доска PCB цепи (FPC) разнослоистая гибкая 2

Разнослоистая гибкая напечатанная доска PCB цепи (FPC) разнослоистая гибкая 3

Разнослоистая гибкая напечатанная доска PCB цепи (FPC) разнослоистая гибкая 4
