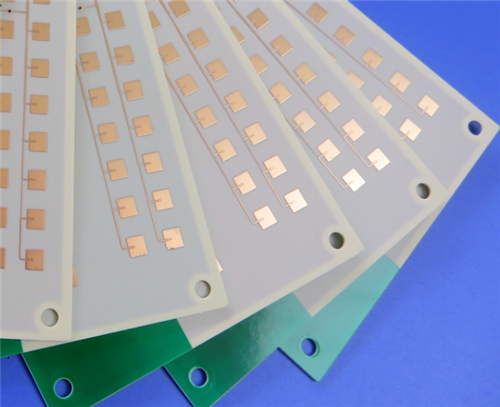

Это специальное двухслойное жесткое высокомощноеРЧ ПХБизготавливается из углеводородного нанокерамического композитного субстрата FSD1020T с низкими потерями, предназначенного для применения в высокочастотных цепях с высоким уровнем динамики, низкими потерями и высоким током.ПХБ имеет зеленую сварную маску на верхнем слое без шелкового экранаПолностью без маски и без шелкопряда. Завершенная усиленной ENIG-пластировкой, доска использует смоловую прокладку и обработку крышки для 0.4 мм отверстий для обеспечения превосходного надежности отверстий и изоляцииВсе готовые агрегаты проходят строгую проверку качества, чтобы обеспечить отличную тепловую стабильность.высокая изоляционная прочность и постоянные радиочастотные показатели для промышленных систем высокой мощности и точного управления.
Спецификации ПХБ
| Параметры |
Спецификация |
| Базовый материал |
FSD1020T углеводородный нанокерамический композитный субстрат |
| Конфигурация слоя |
Двухслойная жесткая структура ПХБ |
| Размер доски |
96 мм × 47 мм (1 шт.) |
| Толщина подложки |
0толщина диэлектрического ядра 0,508 мм |
| Внешний вес меди |
1 унция наружного медного слоя |
| Минимальный диаметр отверстия |
00,4 мм |
| Обработка отверстий |
Замыкание смолой + обработка покрытия |
| Поверхностная отделка |
ENIG (170% повышенного покрытия покрытия) |
| Верхняя маска |
Зеленая сварная маска, без шелкопряда |
| Нижняя сварная маска |
Без сварной маски, без шелковой пленки |
Обзор материалов FSD1020T
FSD1020T представляет собой высоко-DK низкопотерянный углеводородный нанокерамический композитный диэлектрический материал, специально разработанный для высокоточных и высокомощных применений радиочастотных микроволн.Он обеспечивает точное сопоставление диэлектрической постоянной для радиочастотных субстратов и служит оптимальным решением для гибридных высокочастотных и низкопотерих углеводородных схемС превосходной механической обработкой, превосходной стойкостью к CAF, высокой тепловой стабильностью и экологическими характеристиками без галогена,Этот жесткий субстрат обеспечивает стабильную электрическую изоляцию и постоянные RF характеристики в условиях высокого напряжения и высокого тока..
Основные характеристики материала
Диэлектрическое свойство высокой частоты: высокая и стабильная диэлектрическая постоянная, подходящая для миниатюрных высокочастотных схем
Отличная устойчивость к CAF: эффективно предотвращает рост проводящих анодных нитей, улучшая долгосрочную надежность службы
Высокая тепловая устойчивость: высокий Tg 280°C с выдающейся термоупорностью
Низкая потеря RF производительность: Ультра-низкий фактор рассеивания минимизирует ослабление высокочастотного сигнала
Высокая изоляционная способность: надежные высоковольтные и высокоточные диэлектрические изоляционные характеристики
Соответствует экологическим требованиям: без галогенов и полностью соответствует требованиям RoHS
Данные электрических и механических характеристик материалов
| Испытательный пункт |
Метод испытания |
Состояние |
Единица |
Типичная стоимость |
| Диэлектрическая постоянная (Dk) @ 10 ГГц |
IPC-TM-650 2.5.5.5 |
23°C |
- |
10.2±0.2 |
| Фактор рассеивания (Df) @ 10 ГГц |
IPC-TM-650 2.5.5.5 |
23°C |
- |
0.0038 |
| Прочность очистки |
IPC-TM-650 2.4.8 |
288°C/10s |
N/mm (фунт/дюйм) |
0.7 (4) |
| Сопротивляемость объема |
IPC-TM-650 2.5.17.1 |
Условие А |
MΩ·cm |
2×108 |
| Сопротивляемость поверхности |
IPC-TM-650 2.5.17.1 |
Условие А |
MΩ |
4×107 |
| Поглощение воды |
IPC-TM-650 2.6.2.1 |
D-24/23 |
% |
0.16 |
| 3-осевое CTE (30~260°C) |
IPC-TM-650 2.4.24 |
Испытание TMA |
ppm/°C |
X<19, Y<19, Z<20 |
| Диэлектрическое разрывное напряжение |
IPC-TM-650 2.5.6 |
D-48/50+D-4/23 |
kV |
20 |
| Устойчивость к тепловым нагрузкам |
IPC-TM-650 2.4.13.1 |
288°C, 10 с |
- |
Пройти визуальную проверку |
| Огнестойкость |
UL94 |
C-48/23/50 (в частности) |
Рейтинг |
V0 |
Типичные области применения
С высокой диэлектрической постоянной, низкой высокочастотными потерями, отличными характеристиками изоляции и превосходной тепловой и структурной стабильностью,ПХБ FSD1020T широко используются в высокомощных радиочастотных и точных системах промышленного управления:
- Оборудование для географии и картографии
- Системы управления полетом БПЛА
- Устройства мониторинга промышленной безопасности
- Интеллектуальные транспортные системы
- Оборудование для производства высокоточных машин
- Судовые навигационные системы
- Оборудование испытательной башни для управления транспортным средством
