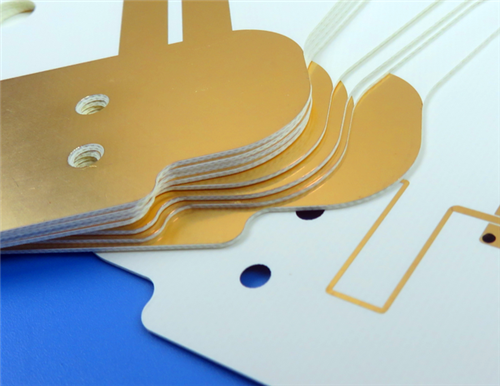

Это изготовленный по индивидуальному заказу двухслойный жесткийвысокочастотная печатная платаИзготовлен на основе высокоэффективной диэлектрической подложки Wangling TF300, предназначенной для высокостабильных схем микроволнового и миллиметрового диапазона, а также миниатюрных антенных систем. Плата покрыта иммерсионным золотом, без паяльной маски или шелкографии ни на верхней, ни на нижней поверхности.
Спецификация печатной платы
| Параметр Элемент |
Спецификация |
| Базовый материал |
Высокочастотный диэлектрический материал TF300 |
| Количество слоев |
2 слоя жесткой печатной платы |
| Размеры платы |
70 мм × 49 мм (1 шт.), допуск на размер: ±0,15 мм. |
| Минимальный след/пространство |
5 мил / 5 мил |
| Минимальный размер механического отверстия |
0,3 мм |
| Через тип |
Никаких слепых переходных отверстий; используются только сквозные отверстия |
| Толщина готовой доски |
0,7 мм |
| Вес готовой меди внешнего слоя |
1 унция (1,4 мила) |
| Через толщину покрытия |
20 мкм |
| Поверхностная обработка |
Погружение Золото |
| Слой шелкографии |
Нет верхней и нижней шелкографии |
| Слой паяльной маски |
Нет верхней и нижней паяльной маски. |
| Тест качества |
100% электрические испытания перед отправкой |
Структура стека слоев печатной платы
| Имя слоя |
Спецификация |
| Медный слой 1 (верхний слой) |
Толщина готовой меди 35 мкм |
| Диэлектрический сердечник |
Высокочастотный материал Wangling TF300, толщина 0,635 мм (25 мил). |
| Медный слой 2 (нижний слой) |
Толщина готовой меди 35 мкм |
Произведения и стандарты качества
Формат графического изображения: Изготовлен на основе стандартных файлов Gerber RS-274-X, стандартного отраслевого формата, обеспечивающего высокоточное создание рисунков и полную совместимость с производством.
Стандарт качества: Изготовлено и проверено в соответствии со спецификациями надежности IPC-класса 2, отвечает общим требованиям коммерческого и промышленного уровня.
Охват поставок: доступна для доставки по всему миру со стандартизированным производством и полным контролем качества, что обеспечивает стабильную доставку по всему миру.

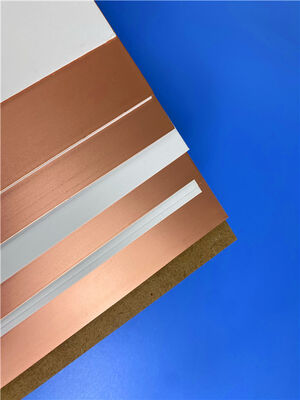

Обзор материалов серии Wangling TF
Подложки серии Wangling TF представляют собой высокоэффективные высокочастотные диэлектрические материалы, состоящие из ПТФЭ-смолы и керамического наполнителя и не содержащие стекловолокна. Диэлектрическую проницаемость можно точно настроить, регулируя соотношение керамики и ПТФЭ. Изготовленные по запатентованным технологиям материалы серии TF обеспечивают выдающиеся микроволновые характеристики, превосходную термическую стабильность и долговременную надежность, что делает их идеальными для высокоточного проектирования высокочастотных печатных плат.
Характеристики основного материала
Настраиваемые и стабильные диэлектрические характеристики
TF300 имеет стабильный, настраиваемый DK 3,0–16 с несколькими стандартными опциями и сверхнизкими диэлектрическими потерями, что идеально соответствует требованиям изготовления схем СВЧ и миллиметрового диапазона.
Широкая температурная стабильность
Он обеспечивает непрерывную стабильную работу при температуре от -80 ℃ до +200 ℃, обеспечивая исключительную температурную адаптацию для суровых условий аэрокосмической и промышленной эксплуатации.
Настраиваемая толщина и высокая технологичность
Этот материал поддерживает индивидуальную толщину от 0,635 мм до 2,5 мм и полностью совместим со стандартными процессами производства печатных плат из термопластов, что обеспечивает высокую производительность.
Надежная адаптация к окружающей среде
Обладая превосходной радиационной стойкостью и сверхнизкими свойствами выделения газов, он сохраняет стабильные электрические и механические характеристики в условиях чрезвычайно высокой надежности.
Типичные свойства материала TF300
| Диэлектрическая проницаемость (ДК) |
3,0±0,06 при 10 ГГц |
| Коэффициент рассеивания (DF) |
0,001 при 10 ГГц |
| Термический коэффициент диэлектрической проницаемости (TCDK) |
-60 ppm/℃ (-55℃~150℃) |
| Сила отслаивания (1 унция меди) |
>0,6 Н/мм |
| Коэффициент теплового расширения (КТР) |
Ось X/Y: 60 ppm/℃; Ось Z: 80 частей на миллион/℃ |
| Водопоглощение |
≤0,05% (20±2℃, 24 часа) |
| Плотность |
2,41 г/см3 |
| Теплопроводность |
0,3 Вт/м·К |
| Применимая медная фольга |
Стандартная электролитическая медная фольга: 0,5 унции, 1 унция |
Типичные сценарии применения
Аэрокосмическое оборудование, космические системы, авиационное и бортовое электронное оборудование
СВЧ-схемы, высокочастотные антенны и фазочувствительные антенные устройства
Радары раннего предупреждения, бортовые радары и модули обработки радиолокационных сигналов
Антенны с фазированной решеткой и сетевые системы формирования диаграммы направленности
Оборудование спутниковой связи и навигации
Модули усилителей мощности высокой частоты
