отсутствие PCB гибкого трубопровода Polyimide доски PCB укрепления гибкого для датчика RFID

отсутствие PCB гибкого трубопровода Polyimide доски PCB укрепления гибкого для датчика RFID

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-274.V1.0
Основное вещество:
Полимиде
Отсчет слоя:
2 слоя
Толщина Пкб:
0.2мм
Размер PCB:
41,61 x 60.17mm
Coverlay:
желтый
Silkscreen:
белый
Медный вес:
1ОЗ
Поверхностный финиш:
Золото погружения
Выделить:

Отсутствие доски PCB укрепления гибкой

,

Доска PCB датчика RFID гибкая

,

Отсутствие PCB гибкого трубопровода Polyimide укрепления

Описание продукта

Двойник встал на сторону PCB Polyimide цепи гибкой катушки PCB гибкий с золотом погружения для датчика RFID

(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкой напечатанной цепи для применения датчика RFID. 2 слоя FPC на 0.2mm толстом. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber.

Параметр и технические спецификации

Размер гибкого PCB 41,61 x 60.17mm
Количество слоев 2
Тип доски
Гибкий PCB
Толщина доски 0.20mm
Материал доски Polyimide 25µm
Поставщик доски материальный ITEQ
Значение Tg материала доски 60℃
Толщина Cu PTH µm ≥20
Внутренние thicknes Cu Iayer N/A
Поверхностная толщина Cu µm 35
Цвет Coverlay Желтый цвет
Номер Coverlay 2
Толщина Coverlay µm 25
Материал укрепления нет
Толщина укрепления N/A
Тип чернил Silkscreen IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Белый
Номер Silkscreen 1
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 3M 90℃ отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

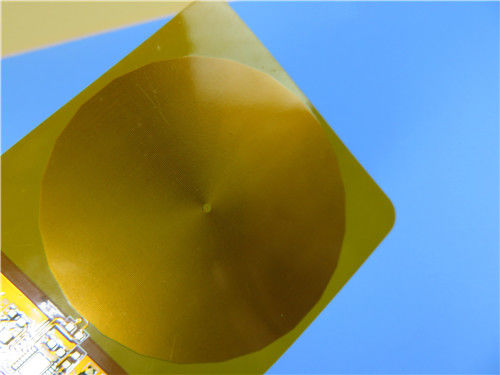

отсутствие PCB гибкого трубопровода Polyimide доски PCB укрепления гибкого для датчика RFID 0

отсутствие PCB гибкого трубопровода Polyimide доски PCB укрепления гибкого для датчика RFID 1

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Припаянный конец может быть всеми

Низкая цена

Непрерывность обработки

Обеспечьте небольшое количество, прототипы и продукцию.

Сделайте доставку в срок. Мы держим тариф на-врем-доставки более сильно чем 98%.

Применения

Приборный щиток, доска гибкого трубопровода антенны мобильного телефона, доска гибкого трубопровода кнопочной панели планшета

Пояснения FPC

Согласно основному веществу сочетания из и медной фольге, гибкую монтажную плату можно разделить в 2 типа: гибкая доска со слипчивой и гибкой доской без прилипателя. Цена PCB не-прилипателя гибкого гораздо выше чем это из слипчивого гибкого PCB, но своя гибкость, скрепляющ силу между медными фольгой и субстратом и плоскостность припоя также лучшие чем это из слипчивого гибкого PCB. Так он только использован в ситуациях высокого спроса, как: COF (ОБЛОМОК НА ГИБКОМ ТРУБОПРОВОДЕ, гибкой доске с обнаженным обломоком, высокой плоскостности пусковой площадки) и так далее. Потому что своя цена высока, большее часть из гибкого PCBs используемого в рынке все еще слипчивая гибкая монтажная плата. Потому что гибкая монтажная плата главным образом использована в ситуации где гнуть необходимо, если дизайн или процесс не разумны, то легко произвести микро-отказы, заварку и другие дефекты.

Экономика использования FPC

Если расчет цепи относительно прост, то полный том небольшой, и космос соответствующий, традиционное внутреннее соединение гораздо дешевле. Гибкие цепи хороший вариант дизайна если цепь сложна, обрабатывает много сигналов или имеет особенные электрические или механические требования. Когда размер и представление применений превышают емкость твердых цепей, гибкое собрание самые экономические. Пусковую площадку 12mil с 5mil через отверстие и гибкую цепь с линиями 3mil и размечать можно изготовить на тонком фильме. Поэтому, она более надежна для того чтобы установить обломок сразу на фильме. Никакое пламя - retardant который смог быть источником иона. Эти фильмы могут быть защитны и затвердели на более высоких температурах для того чтобы получить более высокие температуры перехода стекла. Гибкие материалы более менее дороги чем твердые материалы потому что они свободны соединителей.

отсутствие PCB гибкого трубопровода Polyimide доски PCB укрепления гибкого для датчика RFID 2
отсутствие PCB гибкого трубопровода Polyimide доски PCB укрепления гибкого для датчика RFID 3
