Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | Полимиде | Отсчет слоя: | 1 слой |
|---|---|---|---|
| Толщина Пкб: | 0.1мм | Размер PCB: | 67,23 x 50.56mm |
| Coverlay: | желтый | Silkscreen: | белый |
| Медный вес: | 1ОЗ | Поверхностный финиш: | Золото погружения |
| Высокий свет: | Доска PCB погружения гибкая,доска PCB 0.1mm гибкая,PCB 0.1mm одиночный |
||

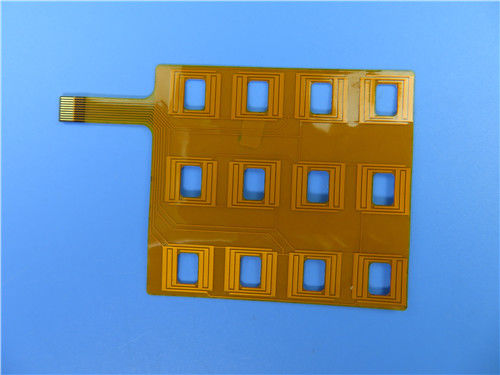

Одиночный, который встали на сторону гибкий PCB на Polyimide с лентой 3M и золотом погружения для мембраны кнопочной панели
(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи для применения мембраны кнопочной панели. Это однослойное FPC на 0.1mm толстом. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя голове.
Параметр и технические спецификации
| Размер гибкого PCB | 67,23 x 50.56mm |
| Количество слоев | 1 |
| Тип доски | Гибкий PCB |
| Толщина доски | 0.10mm |
| Материал доски | Polyimide 25µm |
| Поставщик доски материальный | ITEQ |
| Значение Tg материала доски | 60℃ |
| Толщина Cu PTH | µm ≥20 |
| Внутренние thicknes Cu Iayer | N/A |
| Поверхностная толщина Cu | µm 35 |
| Цвет Coverlay | Желтый цвет |
| Номер Coverlay | 2 |
| Толщина Coverlay | µm 25 |
| Материал укрепления | Лента stiffner Polyimide/3M |
| Толщина укрепления | 0.2mm |
| Тип чернил Silkscreen | IJR-4000 MW300 |
| Поставщик Silkscreen | TAIYO |
| Цвет Silkscreen | Белый |
| Номер Silkscreen | 1 |
| Слезать тест Coverlay | Отсутствие peelable |
| Прилипание сказания | 3M 90℃ отсутствие шелушения после теста MIN. 3 раза |
| Поверхностный финиш | Золото погружения |
| Толщина никеля/золота | Au: 0.03µm (MIN.); Ni 2-4µm |
| RoHS требовало | Да |
| Famability | 94-V0 |
| Термальное ударное испытание | Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс | Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
| Функция | Тест пропуска 100% электрический |
| Workmanship | Соответствие с классом 2 IPC-A-600H & IPC-6013C |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Припаянный конец может быть всеми
Низкая цена
Непрерывность обработки
Разнообразить грузя метод
Тариф жалобы клиента: <1>
Применения
Приемник телефона/наушник FPC, доска ЖК-ТЕЛЕВИЗОРА мягкая, доска цифровой фотокамеры мягкая, доска модуля ПК планшета мягкая
Пояснения FPC
Согласно основному веществу сочетания из и медной фольге, гибкую монтажную плату можно разделить в 2 типа: гибкая доска со слипчивой и гибкой доской без прилипателя. Цена PCB не-прилипателя гибкого гораздо выше чем это из слипчивого гибкого PCB, но своя гибкость, скрепляющ силу между медными фольгой и субстратом и плоскостность припоя также лучшие чем это из слипчивого гибкого PCB. Так он только использован в ситуациях высокого спроса, как: COF (ОБЛОМОК НА ГИБКОМ ТРУБОПРОВОДЕ, гибкой доске с обнаженным обломоком, высокой плоскостности пусковой площадки) и так далее. Потому что своя цена высока, большее часть из гибкого PCBs используемого в рынке все еще слипчивая гибкая монтажная плата. Потому что гибкая монтажная плата главным образом использована в ситуации где гнуть необходимо, если дизайн или процесс не разумны, то легко произвести микро-отказы, заварку и другие дефекты.
Экономика использования FPC
Если расчет цепи относительно прост, то полный том небольшой, и космос соответствующий, традиционное внутреннее соединение гораздо дешевле. Гибкие цепи хороший вариант дизайна если цепь сложна, обрабатывает много сигналов или имеет особенные электрические или механические требования. Когда размер и представление применений превышают емкость твердых цепей, гибкое собрание самые экономические. Пусковую площадку 12mil с 5mil через отверстие и гибкую цепь с линиями 3mil и размечать можно изготовить на тонком фильме. Поэтому, она более надежна для того чтобы установить обломок сразу на фильме. Никакое пламя - retardant который смог быть источником иона. Эти фильмы могут быть защитны и затвердели на более высоких температурах для того чтобы получить более высокие температуры перехода стекла. Гибкие материалы более менее дороги чем твердые материалы потому что они свободны соединителей.
