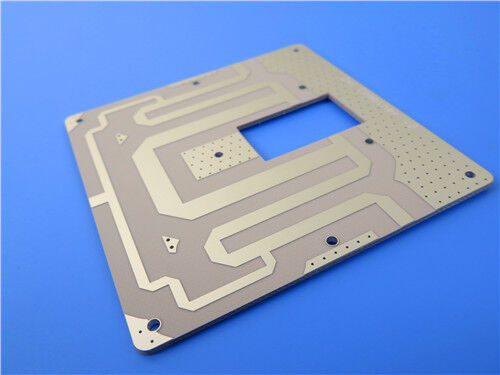

Это настраиваемый двухслойный жесткийвысокочастотные ПКБиспользуя ламинат Taconic CER-10 органической керамики, предназначенный для высокопроизводительных микроволновых и радиочастотных цепей.Доска имеет погруженное серебряное покрытие поверхности с двусторонней конструкцией без шелкопряда и без паяльной маскиКаждый агрегат полностью электрически протестирован перед поставкой, чтобы гарантировать постоянную и надежную производительность.
Спецификация ПКБ
| Параметры |
Спецификация |
| Базовый материал |
Таконический высокочастотный органико-керамический ламинат CER-10 |
| Количество слоев |
2 слоя жестких ПХБ |
| Размеры доски |
67 мм × 55,9 мм (1 шт.) |
| Минимальные следы / пространство |
5 мл / 6 мл |
| Минимальный размер механического отверстия |
00,4 мм |
| По типу |
Используются только проходные каналы; не разработаны слепые каналы |
| Толщина готовой доски |
0.85 мм |
| Внешний слой Медь |
1 унция (1,4 миллилитра) для внешних слоев меди |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
Серебро погружения |
| Шелковый слой |
Не содержащие шелкопряда с верхней и нижней сторон |
| Условие сварной маски |
Принимает двустороннюю структуру без паяльной маски |
| Испытание качества |
100% электрическое испытание, проведенное перед отправкой |
Структура набора слоев ПХБ
| Имя слоя |
Спецификация |
| Медный слой 1 (верхний слой) |
Толщина металла 35 мкм |
| Диэлектрическое ядро |
Таконический CER-10 органико-керамический субстрат толщиной 0,762 мм (30 миллиметров) |
| Медный слой 2 (нижний слой) |
Толщина металла 35 мкм |
Изображения и стандарты качества
Формат изображения: изготовлен на основе стандартных данных Gerber RS-274-X для обеспечения точного моделирования цепей и полной совместимости производства.
Стандарт качества: все производственные и инспекционные процессы соответствуют критериям IPC-класса-2, обеспечивая стабильную электрическую производительность и долговечную долговечность для коммерческих и промышленных применений.
Покрытие услуг: поддерживается глобальная доставка для обеспечения стабильного и надежного снабжения продуктами для международных проектов высокочастотных печатных плат.

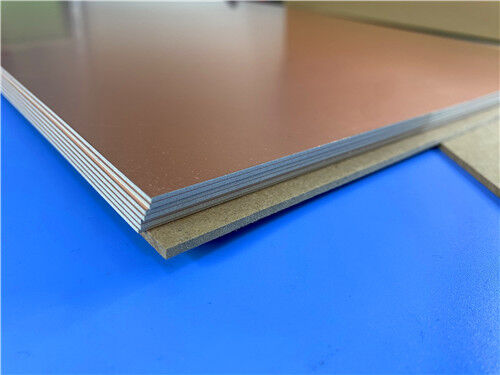

Обзор материалов CER-10
CER-10 представляет собой высокопроизводительный органико-керамический ламинат, относящийся к серии продуктов Taconic's ORCER.передовая технология наполнения керамикой и профессиональное изготовление покрытого ПТФЭ из стекловолокна, достигая сбалансированного сочетания стабильной электрической производительности и прочных механических свойств.0035 на 10 ГГц, этот материал обеспечивает выдающиеся высокочастотные характеристики с низкими потерями. Он также обеспечивает отличную прочность связывания между ламинарами и превосходную стойкость к сварке,что делает его надежным выбором для требовательных высокочастотных микроволновых схем.
Основные характеристики характеристик материалаПреимущества
Характеристика высокой Dk с низкими потерями: характеризуется стабильным DK 10 и сверхнизкой DF 0,0035 на 10 ГГц, уменьшая ослабление сигнала и сдвиг фаз для точной высокочастотной передачи.
Высокая структурная и сварная стойкость: сильное сцепление между слоями и стойкость к сварке предотвращают деламинирование и повреждение конструкции, улучшая стабильность печатных плат и надежность обслуживания.
Сверхнизкая влагопоглощение: с 0,02% низкой влагопоглощением, он поддерживает стабильную диэлектрическую и электрическую производительность в влажной и сложной рабочей среде.
Оптимизированная производительность теплового расширения: настроенные значения CTE снижают тепловое расширение оси Z, защищая покрытые vias от теплового напряжения и обеспечивая стабильную связь.
Размерная и механическая стабильность: высокая жесткость и изгибающая прочность устойчивы к термическим и механическим деформациям, что обеспечивает высокую точность изготовления и более высокую производительность.
Поддержка миниатюризации: высокая диэлектрическая постоянная позволяет создавать компактные схемы, минимизируя размер печатных плат и поддерживая дизайн легких микроволновых устройств.
Типичные сценарии применения
Благодаря высокой диэлектрической постоянной, сверхнизкой высокочастотной потере, стабильной механической структуре и отличной адаптивности к окружающей среде,PCB на основе CER-10 широко используются в высокопроизводительных микроволновых и радиочастотных системах, в основном по следующим областям применения:
- Усилители высокочастотных мощностей
- Устройства для фильтрации волноводов
- РЧ направленные соединители
- Различные высокопроизводительные пассивные микроволновые компоненты
