Двусторонний CER-10 высокочастотный ПКБ 30 миллилитров ламинированного погружения серебра

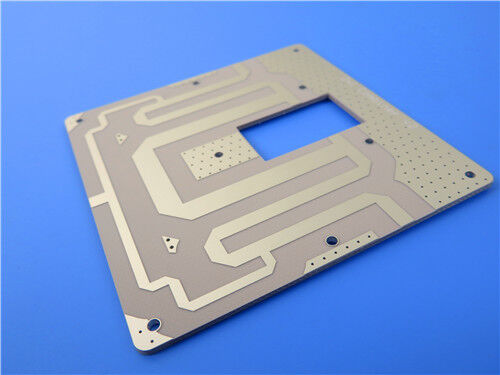

Это настраиваемый двухслойный жесткийвысокочастотные ПКБиспользуя ламинат Taconic CER-10 органической керамики, предназначенный для высокопроизводительных микроволновых и радиочастотных цепей.Доска имеет погруженное серебряное покрытие поверхности с двусторонней конструкцией без шелкопряда и без паяльной маскиКаждый агрегат полностью электрически протестирован перед поставкой, чтобы гарантировать постоянную и надежную производительность.

Спецификация ПКБ

Структура набора слоев ПХБ

Изображения и стандарты качества

Формат изображения: изготовлен на основе стандартных данных Gerber RS-274-X для обеспечения точного моделирования цепей и полной совместимости производства.

Стандарт качества: все производственные и инспекционные процессы соответствуют критериям IPC-класса-2, обеспечивая стабильную электрическую производительность и долговечную долговечность для коммерческих и промышленных применений.

Покрытие услуг: поддерживается глобальная доставка для обеспечения стабильного и надежного снабжения продуктами для международных проектов высокочастотных печатных плат.

Обзор материалов CER-10

CER-10 представляет собой высокопроизводительный органико-керамический ламинат, относящийся к серии продуктов Taconic's ORCER.передовая технология наполнения керамикой и профессиональное изготовление покрытого ПТФЭ из стекловолокна, достигая сбалансированного сочетания стабильной электрической производительности и прочных механических свойств.0035 на 10 ГГц, этот материал обеспечивает выдающиеся высокочастотные характеристики с низкими потерями. Он также обеспечивает отличную прочность связывания между ламинарами и превосходную стойкость к сварке,что делает его надежным выбором для требовательных высокочастотных микроволновых схем.

Основные характеристики характеристик материалаПреимущества

Характеристика высокой Dk с низкими потерями: характеризуется стабильным DK 10 и сверхнизкой DF 0,0035 на 10 ГГц, уменьшая ослабление сигнала и сдвиг фаз для точной высокочастотной передачи.

Высокая структурная и сварная стойкость: сильное сцепление между слоями и стойкость к сварке предотвращают деламинирование и повреждение конструкции, улучшая стабильность печатных плат и надежность обслуживания.

Сверхнизкая влагопоглощение: с 0,02% низкой влагопоглощением, он поддерживает стабильную диэлектрическую и электрическую производительность в влажной и сложной рабочей среде.

Оптимизированная производительность теплового расширения: настроенные значения CTE снижают тепловое расширение оси Z, защищая покрытые vias от теплового напряжения и обеспечивая стабильную связь.

Размерная и механическая стабильность: высокая жесткость и изгибающая прочность устойчивы к термическим и механическим деформациям, что обеспечивает высокую точность изготовления и более высокую производительность.

Поддержка миниатюризации: высокая диэлектрическая постоянная позволяет создавать компактные схемы, минимизируя размер печатных плат и поддерживая дизайн легких микроволновых устройств.

Типичные сценарии применения

Благодаря высокой диэлектрической постоянной, сверхнизкой высокочастотной потере, стабильной механической структуре и отличной адаптивности к окружающей среде,PCB на основе CER-10 широко используются в высокопроизводительных микроволновых и радиочастотных системах, в основном по следующим областям применения:

• Усилители высокочастотных мощностей
• Устройства для фильтрации волноводов
• РЧ направленные соединители
• Различные высокопроизводительные пассивные микроволновые компоненты
