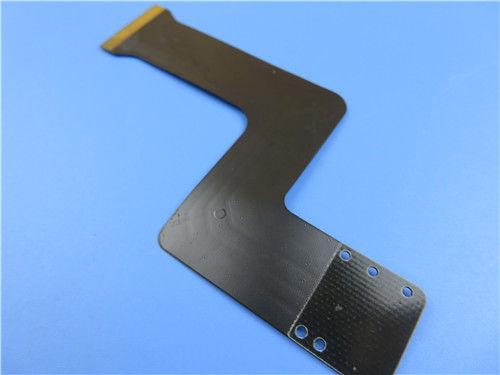

4 доска PCB слоя 0.3mm гибкая с черной маской

4 Layer 0.3mm Flexible PCB Board With Black Mask
4 Layer 0.3mm Flexible PCB Board With Black Mask 4 Layer 0.3mm Flexible PCB Board With Black Mask 4 Layer 0.3mm Flexible PCB Board With Black Mask 4 Layer 0.3mm Flexible PCB Board With Black Mask 4 Layer 0.3mm Flexible PCB Board With Black Mask 4 Layer 0.3mm Flexible PCB Board With Black Mask

Большие изображения :  4 доска PCB слоя 0.3mm гибкая с черной маской

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-283.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Полимиде Отсчет слоя: 4 слоя
Толщина Пкб: 0.3мм Размер PCB: 70,18 x 40.28mm
Coverlay: Черный Silkscreen: белый
Медный вес: 1ОЗ Поверхностный финиш: Золото погружения
Высокий свет:

Доска PCB черной маски гибкая

,

доска PCB 0.3mm гибкая

,

0.3mm PCB 4 слоев

Цепь 4 слоев гибкая напечатанная (FPC) построенная на Polyimide с черным золотом маски и погружения для консолей игры потребителя

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкой напечатанной цепи для применения PLC программируя его 4 слоя FPC на 0.3mm толстом. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.

Параметр и технические спецификации

Размер гибкого PCB 70,18 x 40.28mm
Количество слоев 4
Тип доски Гибкий PCB
Толщина доски 0.30mm
Материал доски Polyimide 25µm
Поставщик доски материальный ITEQ
Значение Tg материала доски 60
Толщина Cu PTH µm 20
Внутренние thicknes Cu Iayer N/A
Поверхностная толщина Cu µm 35
Цвет Coverlay Черный
Номер Coverlay 2
Толщина Coverlay µm 25
Материал укрепления Polyimide
Толщина укрепления 0.2mm
Тип чернил Silkscreen IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Белый
Номер Silkscreen 1
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 90 3M отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

4 доска PCB слоя 0.3mm гибкая с черной маской 0

4 доска PCB слоя 0.3mm гибкая с черной маской 1

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Припаянный конец может быть всеми

Низкая цена

Непрерывность обработки

Фокус на низком уровне к среднему объему продукции

Сделайте доставку в срок. Мы держим тариф на-врем-доставки более сильно чем 98%.

Применения

Кнопочная панель FPC, FFC для промышленной аппаратуры регулирования, консоли игры потребителя

Структура FPC

Согласно числу слоев проводной медной фольги, FPC можно разделить в однослойную цепь, цепь двойного слоя, разнослоистую цепь, двойник встало на сторону и так далее.

Однослойная структура: гибкая цепь этой структуры самая простая структура гибкого PCB. Обычно основное вещество (диэлектрические субстраты) + прозрачное резиновое (слипчивый) + медная фольга набор купленного сырья (полу-изготовляет), защитный фильм и прозрачный клей другой вид купленного сырья. Во-первых, медную фольгу необходимо вытравить для того чтобы получить необходимую цепь, и защитный фильм должен быть просверлен для того чтобы показать соответствуя пусковую площадку. После очищать, 2 совмещены путем свертывать. После этого, который подвергли действию часть пусковой площадки гальванизировала золото или олово для защиты. Таким образом, большая доска панели будет готова. Вообще также она штемпелевала в соответствуя форму небольшой монтажной платы. Также никакой защитный фильм сразу на медной фольге, но напечатанное покрытие сопротивления паяя, так как цена будет ниже, только механическая прочность монтажной платы станут хуже. Если требование к прочности не будет высоко и цене нужно быть как можно ниже, самое лучшее приложить метод защитного фильма.

Структура двойного слоя: когда цепь слишком сложна быть связанным проволокой, или медная фольга необходима для того чтобы защищать землю, необходимо выбрать двойной слой или даже разнослоистое. Самая типичная разница между разнослоистой и одиночной плитой добавление пефорированной структуры для того чтобы соединить слои медной фольги. Первый процесс прозрачных резины + основного вещества + медная фольга сделать отверстия. Буровые скважины в основном веществе и медной фольге во-первых, чистом и после этого покрытом с некоторой толщиной меди. Последующий процесс изготовления почти это же как однослойная цепь.

Двойная, который встали на сторону структура: обе стороны двойника встали на сторону FPC имеют пусковые площадки, главным образом быть использованным для того чтобы соединить другие монтажные платы. Хотя и структура монослоя подобны, но процесс производства очень другой. Свое сырье медная фольга, защитный фильм и прозрачный клей. Защитный фильм должен быть просверлен согласно положению пусковой площадки во-первых, после этого медная фольга должна быть прикреплена, линии пусковой площадки и следа должны быть вытравлены и после этого защитный фильм другого просверленного отверстия должен быть прикреплен.

4 доска PCB слоя 0.3mm гибкая с черной маской 2
4 доска PCB слоя 0.3mm гибкая с черной маской 3
