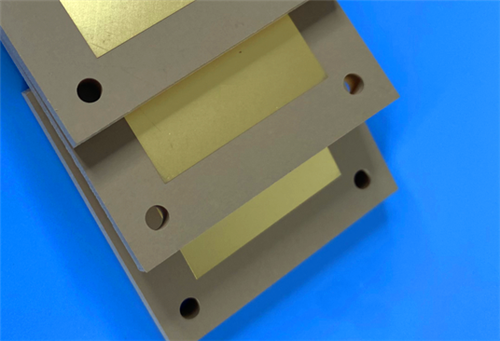

Это специальная двухслойная жесткая высокочастотная печатная плата, изготовленная из термопластичного диэлектрического материала Wangling TP440, разработанная для высокостабильных радиочастотных и миниатюрных антенн. Поверхность покрыта иммерсионным золотом без паяльной маски и шелкографии с обеих сторон.
Спецификация печатной платы
| Параметр Элемент |
Спецификация |
| Размеры платы |
67,5 мм × 58,6 мм (1 шт.), допуск на размер: ±0,15 мм. |
| Минимальный след/пространство |
6 мил / 8 мил |
| Минимальный размер механического отверстия |
0,3 мм |
| Через тип |
Никаких слепых переходных отверстий; используются только сквозные отверстия |
| Толщина готовой доски |
0,6 мм |
| Вес готовой меди внешнего слоя |
1 унция (1,4 мила) |
| Через толщину покрытия |
20 мкм |
| Поверхностная обработка |
Погружение Золото |
| Слой шелкографии |
Нет верхней и нижней шелкографии |
| Слой паяльной маски |
Нет верхней и нижней паяльной маски. |
| Тест качества |
100% полная проверка электрической целостности и изоляции перед отправкой |
Структура стека слоев печатной платы
| Имя слоя |
Спецификация |
| Медный слой 1 (верхний слой) |
Толщина готовой меди 35 мкм |
| Диэлектрический сердечник |
Термопластичный материал Wangling TP440, толщина 0,5 мм. |
| Медный слой 2 (нижний слой) |
Толщина готовой меди 35 мкм |
Произведения и стандарты качества
Формат графического изображения: принимает стандартный формат Gerber RS-274-X, универсальный отраслевой стандарт для производства печатных плат.
Стандарт соответствия качества: Полностью соответствует промышленному стандарту надежности IPC-Class-2, основной спецификации для коммерческой и промышленной электронной продукции.
Доступность поставок: поддерживает глобальную доставку и профессиональное техническое послепродажное обслуживание по всему миру. Благодаря стандартизированным производственным процессам и комплексным системам контроля качества компания может стабильно поставлять качественные высокочастотные печатные платы TP440 клиентам в различных регионах.
Обзор материала Wangling TP440
Серия Wangling TP представляет собой эксклюзивный в отрасли высокочастотный термопластичный диэлектрический материал. В отличие от традиционных FR4 и обычных высокочастотных подложек, ламинаты типа TP имеют композитную структуру из керамического порошка и полифениленоксидной смолы (PPO) без армирования стекловолокном внутри диэлектрического слоя. Диэлектрическую проницаемость можно точно и гибко регулировать путем изменения соотношения смешивания керамического наполнителя и смолы ППО. Благодаря специальной технологии производства этот материал обеспечивает выдающиеся высокочастотные диэлектрические характеристики и долговременную надежность работы.

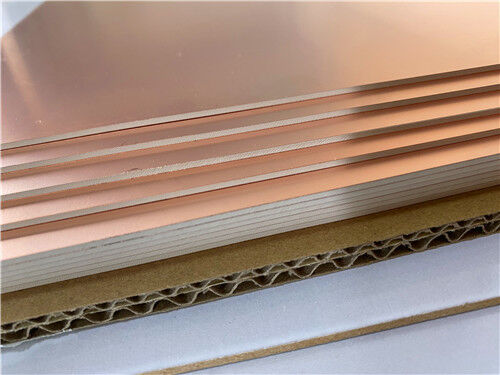

Определение классификации материала: TP относится к гладкой диэлектрической подложке без медного покрытия; ТП-1 представляет собой односторонний омедненный материал; ТП-2 представляет собой двусторонний омедненный материал. Подложка, используемая в этой печатной плате, представляет собой двусторонний медный материал TP440, который является зрелой и распространенной моделью Wangling.серия ТПвысокочастотные подложки.
Характеристики основного материала
Настраиваемые и стабильные диэлектрические характеристики
TP440 имеет регулируемый DK (3,0–25) с дополнительными стандартными значениями. Он имеет сверхнизкие, стабильные по частоте диэлектрические потери с минимальными отклонениями ниже 10 ГГц и подходит для высокочастотных микроволновых цепей.
Широкая термостойкость
Он обеспечивает стабильную долговременную работу при температуре от -100°C до +150°C и превосходную устойчивость к низким температурам. При температуре выше 180°C он может деформироваться, отслоиться медь и ухудшиться электрические характеристики.
Гибкая настройка и превосходная обрабатываемость
Материал поддерживает индивидуальную толщину от 0,5 мм. Он обеспечивает лучшую адгезию меди, чем керамические подложки, и позволяет выполнять различные процессы обработки, включая сверление, шлифование и травление.
Отличная адаптация к окружающей среде
Он отличается исключительной радиационной стойкостью и низким выделением газов, обеспечивая стабильную работу в суровых и высоконадежных сценариях, таких как аэрокосмическая промышленность и системы вооружения.
Типичные сценарии применения
Благодаря стабильным высокочастотным характеристикам, сверхширокой температурной адаптации, совместимости с миниатюризацией и отличной обрабатываемостью, эта печатная плата TP440 широко применима для высокоточных миниатюрных антенн и специальных полей передачи радиочастотных сигналов, в том числе:
-Антенные системы GPS
-Навигационное антенное оборудование Beidou
-Ракетные модули СВЧ-сигналов
-Прецизионные индукционные цепи с предохранителями
-Различные миниатюрные высокочастотные антенны
