2-слойный WL-CT615 ПКБ 0,3 мм ENEPIG Низкопотеристый высокочастотный ПКБ

Этот двухслойный жесткий высокочастотный печатный лист WL-CT615 обеспечивает высокую стабильность и экономичную производительность для современной коммуникационной инфраструктуры, автомобильных радарных блоков и спутниковых антенн.Построен с помощью передового органического полимерного керамического стекловолокна WL-CT615 Wangling, этот термоустойчивый субстрат имеет минимальное ослабление высокочастотного сигнала и превосходную тепловую стабильность.Он предлагает более простые процессы изготовления и более высокую консистенцию цепи, чем традиционныеМатериалы из ПТФЕПроектировано с ультратонкой толщиной 0,3 мм и весом 1 унции.ПКБ использует высококачественную поверхностную отделку ENEPIG для обеспечения надежной сварной способности, долгосрочная устойчивость к окислению, и надежная эксплуатационная производительность.с неслепой через структуру для стабильного маршрутизации сигналаДвухсторонняя зеленая сварная маска обеспечивает полную защиту цепи, в то время как двусторонний белый шелковый экран обеспечивает четкую маркировку компонентов и удобство сборки.

Спецификация ПКБ

Структура сборки ПКБ

Этот двухслойный жесткий набор использует композитное ядро WL-CT615, смешанное с углеводородной смолой, керамическими наполнителями и стекловолоконной тканью.низкое тепловое расширение и выдающаяся теплостойкостьЭта конструкция, оснащенная двойными слоями высокой чистоты 35 мкм для однородной проводности сигнала, поддерживает стандартную изготовление FR4,обеспечивая превосходную стабильность производства и консистенцию партии по сравнению с традиционными высокочастотными ПТФЕ-ПКБ.

Статистика ПХБ

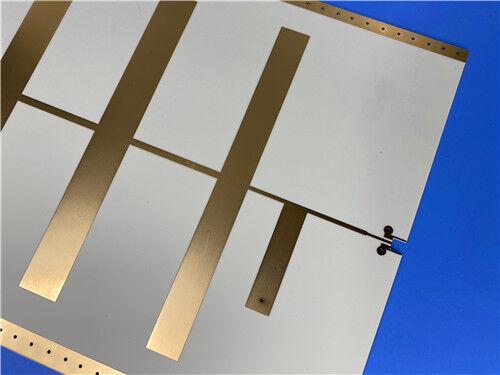

Этот высокочастотный ПКБ WL-CT615 имеет оптимизированную компоновку компонентов и равномерно распределенные каналы.Его хорошо совмещенная конфигурация подложки и оптимизированная сеть цепей идеально адаптируются к компактной сборке RF устройства, поддерживая передачу сигнала с низкими потерями и без помех для различных модулей связи и радаров.

WL-CT615 Обзор материала

WL-CT615 представляет собой высокоэффективный термоустойчивый ламинат, покрытый медью, разработанный Wangling, сформулированный с использованием углеводородной смолы, композитной керамики и арматуры из стекловолокна.В отличие от субстратов из ПТФЕ, которые требуют сложных производственных процедур, этот материал поддерживает зрелые методы обработки FR4, значительно повышая эффективность производства и повторяемость цепи.Его уникальная смоло-керамическая композитная структура обеспечивает сверхнизкую высокочастотную потерюС высоким значением TG выше 280°C, низким тепловым расширением и сверхнизким поглощением влаги, WL-CT615 действует как надежнаяэкономически эффективная альтернатива импортируемым высокочастотным ламинатам для основных RF и микроволновых приложений.

Основные характеристики производительности

WL-CT615 обеспечивает исключительную электрическую стабильность, тепловую производительность и долговечность конструкции.поддержание постоянного выхода сигнала с низкими потерями при высокочастотной работе и условиях с переменной температурой:

Типичные сценарии применения

Благодаря его сверхнизкой высокочастотной потере, исключительной тепловой стабильности и преимуществам обработки, совместимым с FR4,WL-CT615 высокочастотные ПКБ широко используются в коммерческих системах связи, автомобильные электронные устройства и спутниковые микроволновые установки:

• Антенны сотовых базовых станций, спутниковые антенны, системы WiMAX и распределенные антенные сети
• Автомобильные высокочастотные радары, высокоточные детекторы и навигационные системы транспортных средств
• Модули повышенной надежности для усиления мощности RF
• Спутниковые высокочастотные приемопередатчики
• Компоненты для обработки радиочастот, высокочастотные фильтры и микроволновые функциональные модули

Обеспечение качества и глобальное обслуживание

Все высокочастотные платы WL-CT615 изготавливаются в полном соответствии с промышленными стандартами качества IPC-Class-2.каждая печатная пластина сохраняет точную размерность и постоянную электрическую повторяемость для стабильного массового производстваКаждый готовый агрегат проходит всестороннее электрическое тестирование перед доставкой, чтобы устранить функциональные дефекты и обеспечить однородное качество партии.Поддержка глобальных логистических сетей и профессиональных технических команд, мы поставляем надежные высокочастотные решения для PCB для глобальных коммуникаций, автомобильных и спутниковых микроволновых проектов.
