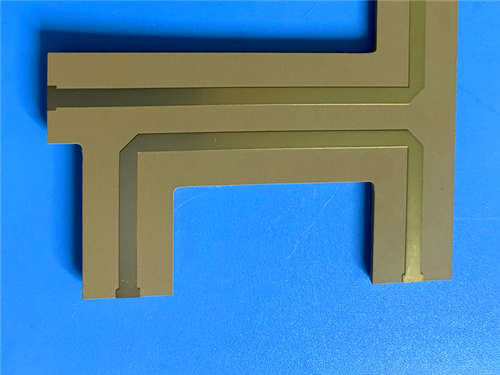

Двухслойный ТФ440 ПКБ 0,7 мм с ультранизкой потерью погружения золотой отделкой

Эта изготовленная на заказ 2-слойная жесткая печатная плата изготовлена на основе безстекловой керамической подложки из ПТФЭ TF440, предназначенной для высоконадежной работы в СВЧ и миллиметровом диапазоне. С чистовой толщиной 0,7 мм и размерами платы 45 мм × 66,04 мм с допуском ±0,15 мм, эта плата имеет полную медную конструкцию с покрытием иммерсионным золотом, без паяльной маски и шелкографии с обеих сторон, что исключает влияние покрытия на передачу высокочастотных сигналов. Уникальные заполненные медью переходные отверстия применяются на обозначенных контактных площадках микросхем для повышения структурной стабильности и электрических характеристик. Плата, изготовленная с точным шагом проводников/зазором 7/8 мил и минимальным размером отверстия 0,4 мм, использует чисто сквозную структуру без глухих переходных отверстий. Все изделия проходят 100% электрические испытания перед отгрузкой и соответствуют стандартам IPC-Class-2, что обеспечивает надежное применение в аэрокосмической, спутниковой и РЧ-фронтальной аппаратуре по всему миру.

Спецификации печатных плат

Эта высокочастотная печатная плата TF440 имеет упрощенную сквозную компоновку, оптимизированную для чистой передачи СВЧ-сигналов. Конструкция из чистой меди устраняет дополнительные диэлектрические слои на поверхности платы, а целевое заполнение переходных отверстий медью усиливает связь контактных площадок микросхем, обеспечивая стабильную работу для высокоточных РЧ-схем.

Структура стека печатной платы

Симметричная 2-слойная структура состоит из двух медных слоев толщиной 35 мкм и керамического сердечника из ПТФЭ TF440 толщиной 0,635 мм (25 мил). Безстекловая структура сердечника устраняет искажения сигнала, вызванные плетением стекловолокна, поддерживая стабильные диэлектрические характеристики в условиях высокочастотной работы.

Статистика печатной платы

Эта высокочастотная прототипная печатная плата включает 60 компонентов с рациональным распределением контактных площадок и переходных отверстий, разработанная для компактных РЧ-фронтальных и СВЧ-схем.

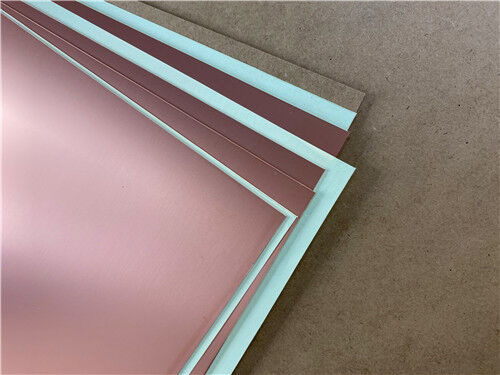

Обзор материала TF440

Подложки серии TF — это высокопроизводительные безстекловые материалы, разработанные на основе политетрафторэтиленовой (ПТФЭ) смолы и точных керамических наполнителей. Отсутствие тканого стекловолокна в структуре позволяет избежать распространенных проблем с помехами сигнала, встречающихся в традиционных высокочастотных ламинатах с армированием стекловолокном. Регулируя пропорцию керамических компонентов и ПТФЭ, можно точно контролировать диэлектрическую проницаемость для удовлетворения целевых требований высокочастотного проектирования. Материалы серии TF, изготовленные с использованием специализированных методов термопластичной обработки, обеспечивают стабильную работу в СВЧ-диапазоне и долгосрочную эксплуатационную надежность. В этой серии продуктов TF обозначает гладкую непокрытую подложку, TF-1 — односторонний медный ламинат, а TF-2 — двусторонний медный ламинат.

Преимущества производительности продукта

Подложка TF440 предоставляет уникальные технические преимущества для разработки высоконадежных РЧ и СВЧ-схем, решая типичные проблемы нестабильности обычных высокочастотных плат:

Сверхнизкий коэффициент диэлектрических потерь 0,001 при 10 ГГц минимизирует затухание сигнала, обеспечивая высокоэффективную передачу для СВЧ и миллиметровых схем.

Безстекловая структура устраняет эффект плетения стекла, обеспечивая равномерные диэлектрические характеристики и стабильность фазы сигнала.

Стабильное значение Dk и низкий температурный коэффициент уменьшают дрейф частоты при изменении температуры, что идеально подходит для прецизионных антенн и модулей малошумящих усилителей (МШУ).

Широкий диапазон рабочих температур от -80°C до +200°C повышает адаптивность к окружающей среде для аэрокосмического и наружного РЧ-оборудования.

Низкое водопоглощение, радиационная стойкость и низкое газовыделение соответствуют строгим стандартам надежности для космических и авиационных применений.

Термопластичная обрабатываемость упрощает процедуры изготовления, обеспечивая стабильное качество как для проверки прототипов, так и для мелкосерийного производства.

Заполненные медью переходные отверстия на контактных площадках микросхем улучшают теплопроводность и структурную стабильность, повышая долговечность сильноточных цепей.

Типичные области применения

Благодаря сверхнизким потерям, широкому температурному допуску и надежности аэрокосмического класса, эта 2-слойная печатная плата TF440 используется в сценариях высокоточных и высокостабильных РЧ-систем:

• СВЧ и миллиметровые схемы
• Аэрокосмическое, космическое и бортовое коммуникационное оборудование
• Фазированные антенные решетки и фазочувствительные антенные системы
• РЧ-фронтальные модули и малошумящие усилители (МШУ)
• Высокостабильные спутниковые системы связи
• Высоконадежные РЧ-пассивные компоненты

Заключение

Эта изготовленная на заказ печатная плата TF440 обеспечивает сверхнизкие потери и высокую стабильность для СВЧ, миллиметровых и аэрокосмических РЧ-проектов. Безстекловая керамическая ПТФЭ-подложка эффективно предотвращает искажение сигнала, а специализированный процесс заполнения переходных отверстий медью повышает надежность схемы. Благодаря широкой температурной адаптивности, радиационной стойкости и низкому газовыделению плата соответствует строгим промышленным и аэрокосмическим стандартам. Мы предлагаем глобальную доставку и профессиональные услуги по индивидуальному изготовлению высокочастотных печатных плат TF440 для клиентов в области РЧ, спутниковой и аэрокосмической инженерии.
