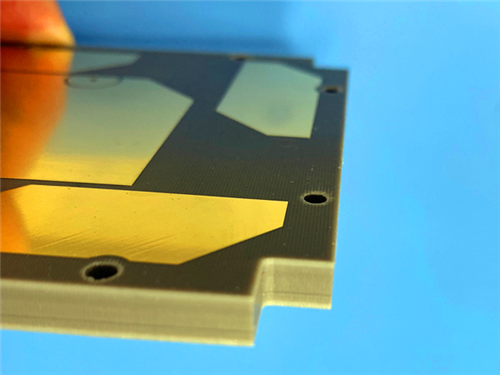

2-слойная низкопотерная стеклотекстолитовая печатная плата F4BM233 для ВЧ и СВЧ цепей

Этот специальный двухслойный жесткий ПКБ использует премиальный ламинат из стекловолокна F4BM233 из стекловолокна PTFE, покрытый медью, построенный на 4 мм подложке, соединенной с 1 унцией готовой внешней меди.Измерение 65 × 72 мм в виде одного прототипа, картон использует асимметричную установку покрытия: зеленая сварная маска наносится на верхнюю сторону без шелковой печати, в то время как нижняя сторона остается голой, свободной как от сварной маски, так и от шелковой печати.Погруженная золотая поверхность обеспечивает надежный электрический контакт и плавную совместимость сборкиЭтот PCB F4BM233, предназначенный для работы с микроволновыми и радиочастотными устройствами, поддерживает низкую диэлектрическую потерю и стабильную электрическую производительность.выступает в качестве экономически выгодной замены зарубежных высокочастотных субстратовКаждая доска проходит строгие проверки качества для поддержки коммерческого производства.

Спецификации ПХБ

Этот двухслойный ПКБ, разработанный на основе проверенной технологии субстрата F4BM233, обеспечивает высокую диэлектрическую производительность и механическую стабильность.Его индивидуальная обработка поверхности и медная конструкция уменьшают нежелательные помехи сигнала для поддержания постоянной высокочастотной передачи сигнала.

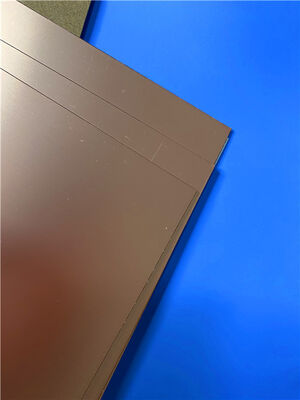

F4BM233 Обзор материалов

F4BM233 представляет собой высококачественный ламинат из стекловолокна PTFE, покрытый медью.По сравнению со стандартными субстратами F4B, он может похвастаться расширенным диапазоном настраиваемых диэлектрических констант, более низкими диэлектрическими потерями, более высоким сопротивлением изоляции и более надежным электрическим поведением,что делает его жизнеспособной заменой эквивалентным импортируемым высокочастотным субстратам.

Как член семейства материалов F4BM и F4BME, F4BM233 включает в себя медную фольгу ED и подходит для применений, которые не требуют строгих показателей PIM.F4BME использует перевернутую RTF медную фольгу для достижения выдающихся показателей PIMПроизводители тонко настраивают соотношение между смолой из ПТФЕ и тканью из стекловолокна для точного регулирования диэлектрической постоянной.Более высокое соотношение стеклянных волокон обеспечивает лучшую стабильность измерений, более низкий коэффициент теплового расширения и улучшенное сопротивление температурному дрейфу, сохраняя при этом сильные свойства низких потерь для работы на высокой частоте.

Ключевые характеристики материала

F4BM233 сочетает в себе настраиваемое диэлектрическое поведение, прочную механическую стабильность и коммерческие преимущества по стоимости, чтобы удовлетворить широкий спектр требований к проектированию высокочастотных цепей:

• Диэлектрическая постоянная настраиваемая, с вариантами Dk от 2,17 до 3.0
• Низкие диэлектрические потери для минимизации ослабления высокочастотного сигнала
• Надежная размерная стабильность и низкое тепловое расширение для сохранения производительности при изменении температуры
• Устойчивость к радиации и низкий выброс газов, подходящий для суровых условий эксплуатации
• Гибкие варианты размеров для сокращения затрат на производство проектов
• Коммерчески зрелый материал, поддерживающий серийное производство с высокой эффективностью затрат

Типичные применения

Благодаря своим диэлектрическим свойствам с низкими потерями и надежной экологической стабильности, двухслойные печатные платы F4BM233 широко используются в радиочастотной и микроволновой промышленности:

• Микроволновые, радиочастотные и радарные системы
• Фазовые сменщики и пассивные компоненты RF
• Дивиденры, сцепляющие и комбинирующие
• Сети питания и антенны фазового массива
• оборудование для спутниковой связи и антенны базовых станций

Заключение

Этот на заказ F4BM233 двухслойный ПКБ имеет погруженную золотовую обработку поверхности, 4мм субстрат и 1 унцию меди.Его асимметричный дизайн сварной маски предлагает гибкие варианты сборки для высокочастотных проектовИзготовленный из улучшенного стекловолокна PTFE, он превосходит традиционные подложки F4B по электрической стабильности и низкой производительности.твердая размерная стабильность и экономически эффективная возможность массового производства;Эта плата служит практической внутренней альтернативой импортируемым высокочастотным ПХБ. Она хорошо подходит для радаров, спутниковой связи, антенн и других проектов микроволновых систем.
