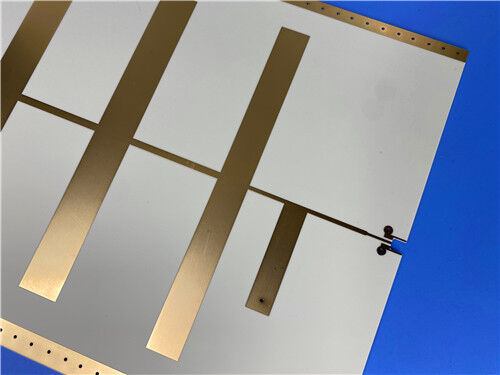

Этот двухслойный жесткий высокочастотный печатный лист WL-CT615 обеспечивает высокую стабильность и экономичную производительность для современной коммуникационной инфраструктуры, автомобильных радарных блоков и спутниковых антенн.Построен с помощью передового органического полимерного керамического стекловолокна WL-CT615 Wangling, этот термоустойчивый субстрат имеет минимальное ослабление высокочастотного сигнала и превосходную тепловую стабильность.Он предлагает более простые процессы изготовления и более высокую консистенцию цепи, чем традиционныеМатериалы из ПТФЕПроектировано с ультратонкой толщиной 0,3 мм и весом 1 унции.ПКБ использует высококачественную поверхностную отделку ENEPIG для обеспечения надежной сварной способности, долгосрочная устойчивость к окислению, и надежная эксплуатационная производительность.с неслепой через структуру для стабильного маршрутизации сигналаДвухсторонняя зеленая сварная маска обеспечивает полную защиту цепи, в то время как двусторонний белый шелковый экран обеспечивает четкую маркировку компонентов и удобство сборки.
Спецификация ПКБ
| Спецификация |
Подробная информация |
| Базовый материал |
Высокочастотный ламинат из органического полимера керамического стекловолокна Wangling WL-CT615 |
| Конфигурация слоя |
2-слойная жесткая структура ПХБ |
| Толщина готовой доски |
00,3 мм |
| Размер доски |
990,03 mm × 45,6 mm (1 PCS), допустимость размеров: ±0,15 mm |
| Внешняя толщина меди |
1 унция (1,4 миллиметра) готовой меди вес для внешних слоев |
| через толщину покрытия |
Толщина покрытия 20 мкм |
| Минимальное количество следов/пространства |
4/5 мл |
| Минимальный размер отверстия для бурения |
00,4 мм |
| Структура слепых полос |
Не оборудован |
| Поверхностная отделка |
ENEPIG |
| Печать на шелковой пленке |
Белый шелкоплот сверху и снизу |
| Покрытие сварной маски |
Зеленая сварная маска с верхней и нижней сторон |
| Стандарт качества |
Промышленная спецификация IPC-класса-2 |
| Испытание до отгрузки |
100% полная проверка электрической производительности |
Структура сборки ПКБ
Этот двухслойный жесткий набор использует композитное ядро WL-CT615, смешанное с углеводородной смолой, керамическими наполнителями и стекловолоконной тканью.низкое тепловое расширение и выдающаяся теплостойкостьЭта конструкция, оснащенная двойными слоями высокой чистоты 35 мкм для однородной проводности сигнала, поддерживает стандартную изготовление FR4,обеспечивая превосходную стабильность производства и консистенцию партии по сравнению с традиционными высокочастотными ПТФЕ-ПКБ.
| Установка слоя |
Подробности параметров |
| Верхний слой меди |
высокочистая медная фольга толщиной 35 мкм |
| Диэлектрическое ядро WL-CT615 |
0.203mm (8mil) органический полимерный керамический композит из стекловолокна |
| Нижний медный слой |
высокочистая медная фольга толщиной 35 мкм |
Статистика ПХБ
Этот высокочастотный ПКБ WL-CT615 имеет оптимизированную компоновку компонентов и равномерно распределенные каналы.Его хорошо совмещенная конфигурация подложки и оптимизированная сеть цепей идеально адаптируются к компактной сборке RF устройства, поддерживая передачу сигнала с низкими потерями и без помех для различных модулей связи и радаров.
| Статистическая статья |
Количество |
| Монтируемые компоненты |
31 |
| Общее количество подложки |
69 |
| Проходные подушки |
41 |
| Верхние SMT Pads |
28 |
| Нижняя SMT подкладка |
0 |
| Через количество |
56 |
| Чистое количество схем |
2 |
WL-CT615 Обзор материала

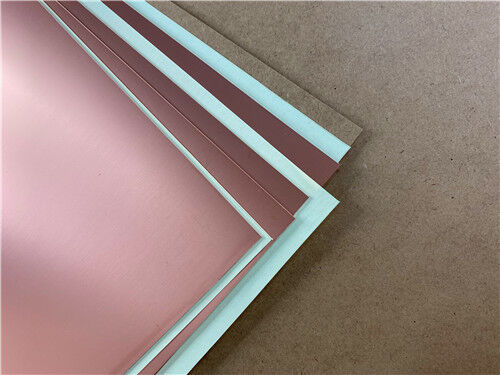

WL-CT615 представляет собой высокоэффективный термоустойчивый ламинат, покрытый медью, разработанный Wangling, сформулированный с использованием углеводородной смолы, композитной керамики и арматуры из стекловолокна.В отличие от субстратов из ПТФЕ, которые требуют сложных производственных процедур, этот материал поддерживает зрелые методы обработки FR4, значительно повышая эффективность производства и повторяемость цепи.Его уникальная смоло-керамическая композитная структура обеспечивает сверхнизкую высокочастотную потерюС высоким значением TG выше 280°C, низким тепловым расширением и сверхнизким поглощением влаги, WL-CT615 действует как надежнаяэкономически эффективная альтернатива импортируемым высокочастотным ламинатам для основных RF и микроволновых приложений.
Основные характеристики производительности
WL-CT615 обеспечивает исключительную электрическую стабильность, тепловую производительность и долговечность конструкции.поддержание постоянного выхода сигнала с низкими потерями при высокочастотной работе и условиях с переменной температурой:
| Параметр производительности |
Техническая стоимость и описание производительности |
| Стабильная диэлектрическая постоянная |
Dk 6,15 @ 10GHz / 23°C, позволяющий точно контролировать импеданс для стабильной высокочастотной микроволновой передачи |
| Минимальная высокочастотная потеря |
Сверхнизкий фактор рассеивания 0,004 @ 10 ГГц, минимизирует ослабление сигнала и сохраняет полную целостность сигнала |
| Сдерживаемое изменение температуры |
TCDK -122 ppm/°C, стабилизирует диэлектрические свойства при частом колебании температуры |
| Высокая теплопроводность |
0.72 W/MK теплопроводность, ускоряет рассеивание тепла и улучшает долгосрочную стабильность для высокомощных модулей RF |
| Ультранизкое поглощение влаги |
Уровень поглощения влаги только 0,04% предотвращает смещение электрических параметров в влажной среде |
| Тепловое расширение с применением меди |
Ось X: 15 ppm/°C, Ось Y: 17 ppm/°C, Ось Z: 33 ppm/°C, эффективно предотвращает деламинацию слоя и термическую деформацию |
| Отличная теплостойкость |
Значение TG выше 280°C обеспечивает надежную тепловую стабильность при высоких температурах и условиях работы с высокой мощностью |
Типичные сценарии применения
Благодаря его сверхнизкой высокочастотной потере, исключительной тепловой стабильности и преимуществам обработки, совместимым с FR4,WL-CT615 высокочастотные ПКБ широко используются в коммерческих системах связи, автомобильные электронные устройства и спутниковые микроволновые установки:
- Антенны сотовых базовых станций, спутниковые антенны, системы WiMAX и распределенные антенные сети
- Автомобильные высокочастотные радары, высокоточные детекторы и навигационные системы транспортных средств
- Модули повышенной надежности для усиления мощности RF
- Спутниковые высокочастотные приемопередатчики
- Компоненты для обработки радиочастот, высокочастотные фильтры и микроволновые функциональные модули
Обеспечение качества и глобальное обслуживание
Все высокочастотные платы WL-CT615 изготавливаются в полном соответствии с промышленными стандартами качества IPC-Class-2.каждая печатная пластина сохраняет точную размерность и постоянную электрическую повторяемость для стабильного массового производстваКаждый готовый агрегат проходит всестороннее электрическое тестирование перед доставкой, чтобы устранить функциональные дефекты и обеспечить однородное качество партии.Поддержка глобальных логистических сетей и профессиональных технических команд, мы поставляем надежные высокочастотные решения для PCB для глобальных коммуникаций, автомобильных и спутниковых микроволновых проектов.
