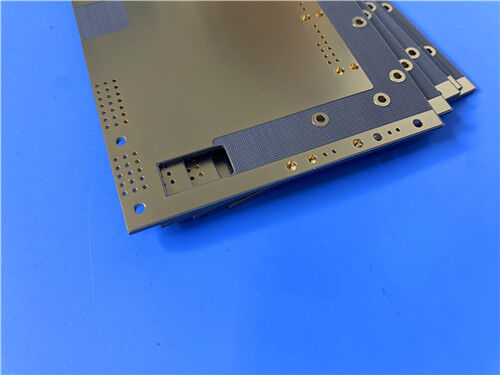

F4BM255 микроволновая плата для микроволновой платы - это высокопроизводительная высокочастотная плата толщиной 3 мм, предназначенная для профессиональных систем передачи микроволновых и радиочастотных сигналов.двойная оболочка с погружением в золото, зеленая сварная маска и белый шелковой экран, этот обновленный ПКБ обеспечивает выдающуюся электрическую стабильность и постоянную высокочастотную производительность по сравнению с обычнымиПлиты F4BОн поддерживает крупномасштабное коммерческое производство партий с превосходной экономической эффективностью, служа первоклассным заменой импортируемым микроволновым субстратам для связи.Радарные и спутниковые приложения.
ПХБСпецификации
| Положение |
Спецификация |
| Модель продукта |
F4BM255 Высокочастотные микроволновые субстратные ПКБ |
| Размер доски |
59 мм × 521 мм |
| Толщина готовой доски |
3 мм |
| Поверхностная отделка |
Золото с двусторонним погружением, зеленая сварная маска, белый шелковый экран |
| Базовый материал |
ПТФЕ + стекловолокно-композитный ламинат |
| Сравненная медная фольга |
2 унции медной фольги |

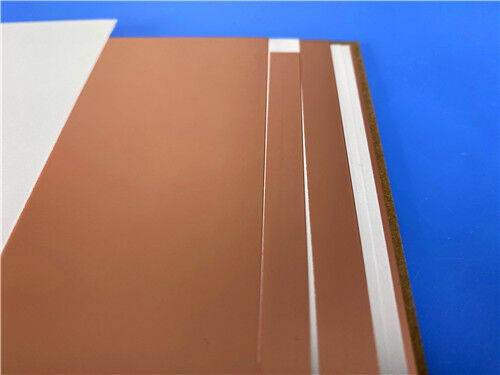

F4BM255 Введение материала
Эта микроволновая подложка использует высококачественную композитную структуру, состоящую из высококачественной ткани из стекловолокна, смолы PTFE и пленки PTFE,изготовленные с помощью научного пропорционального и строгого высокоточного прессованияПо сравнению с традиционными материалами F4B, F4BM255 имеет более широкий диапазон регулируемой диэлектрической константы, более низкие диэлектрические потери,более высокое сопротивление изоляции и более стабильные общие электрические характеристикиФормула материала обеспечивает гибкое регулирование параметров путем изменения пропорции смолы ПТФЕ и стекловолокна: более высокое содержание стекловолокна эффективно улучшает размерную стабильность,уменьшает коэффициент теплового расширения и температурный дрейф, при этом слегка увеличивая диэлектрические потери для достижения сбалансированной полной производительности.
F4BM и F4BME имеют одинаковую формулу диэлектрического слоя, и их различия в производительности в основном происходят от совпадения типов медной фольги для адаптации к различным сценариям применения.F4BM сочетается с ED медной фольгой, подходящий для применения без строгих показателей PIM.более точный контроль цепи и меньшая потеря проводника для высокоточных сценариев высокой частоты.
Разница между материалами F4BM и F4BME
F4BM и F4BME имеют одну и ту же диэлектрическую структуру ядра, причем различия в производительности в основном обусловлены соответствием материалов мединой фольги для дифференцированных требований к применению:
Серия F4BM: оснащена стандартной ED медной фольгой, подходящей для общих микроволновых и радиочастотных проектов без ограничений спецификации PIM,предлагает высокозатратную производительность для массового коммерческого развертывания.
Серия F4BME: использует перевернутую RTF медную фольгу, обеспечивающую отличную производительность PIM, более тонкую точность управления цепью и меньшую потерю проводников,специально предназначенные для высокоточных систем связи с высокой частотой и низкой частотой помех.
Ключевые характеристики производительности
Настраиваемая диэлектрическая постоянная: поддерживает регулируемые значения DK от 2,17 до 3,0 с полной настройкой,позволяющий точное сопоставление параметров с различными условиями работы радиочастотных и микроволновых цепей.
Ультранизкая высокочастотная потеря: использует оптимизированную формулу смешивания смолы PTFE и ткани из стекловолокна для минимизации ослабления сигнала, обеспечения чистоты,стабильная и качественная передача микроволнового сигнала.
Отличная производительность PIM (версия F4BME): модернизированный вариант F4BME использует перевернутую медную фольгу RTF для обеспечения выдающихся показателей PIM,более низкие потери проводников и более точный контроль цепей для высокоточных НЧ-систем с низким уровнем помех.
Высокая размерность и тепловая стабильность: регулируемая пропорция стекловолокна эффективно снижает коэффициент теплового расширения и температурный дрейф,поддержание стабильной точности конструкции даже в условиях колебаний температуры.
Сильная адаптация к окружающей среде: отличается надежной радиационной стойкостью и сверхнизкими характеристиками выбросов газов, подходящими для экстремальных и сложных сценариев работы в промышленности и аэрокосмической отрасли.
Высокая производительность и массовая производительность: доступны в разнообразных размерах и поддерживаются зрелыми процессами производства партий,обеспечение стабильного коммерческого снабжения и эффективное снижение общих затрат проекта на крупномасштабное развертывание высокочастотного оборудования.
Типичные применения
Благодаря высокочастотным характеристикам с низкими потерями, стабильным диэлектрическим параметрам и отличной адаптации к окружающей среде, микроволновые печатные платы F4BM255 широко применяются в коммерческой связи,радиолокационные и спутниковые микроволновые системы:
- Микроволновые устройства, модули радиочастот и системы обнаружения радаров
- Фазовые переключатели и различные пассивные электронные компоненты
- Разделители, соединители и комбинаторы питания
- Сети питания и системы антенн фазового массива
- Оборудование для спутниковой связи и оборудование для антенн базовых станций
Заключение
ПК с микроволновой подложкой F4BM255 выделяется как универсальное, высоконадежное решение высокочастотных схем для современных радиочастотных, микроволновых и коммуникационных систем.Балансировка настраиваемых диэлектрических параметров, сверхнизкая потеря сигнала, и исключительная стабильность измерений, этот 3 мм толщиной,2 унции медных пластин с погруженной золотой отделкой обеспечивают постоянную электрическую производительность, значительно превышающую стандартные материалы F4BС опциональной F4BME модернизированной медной фольгой для превосходных показателей PIM, он может использоваться как для общих коммерческих проектов, так и для высокоточных приложений с низким уровнем помех.
