10mil F4BTME350 Субстрат 2-слойный Ультратонкий РЧ ПК с низкими потерями

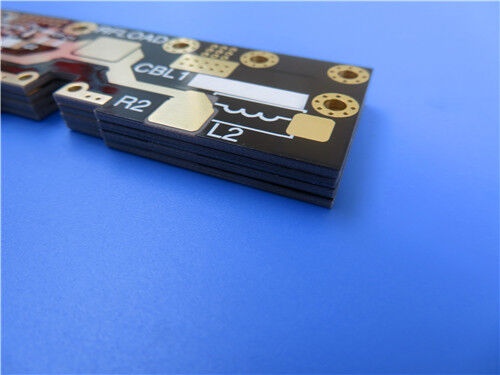

Эта печатная плата F4BTME350 на заказ представляет собой сверхтонкую высокочастотную печатную плату, оптимизированную для современных антенн базовых станций 4G/5G, спутниковой связи, аэрокосмического оборудования и многосценарных ВЧ/СВЧ-модулей. Благодаря сверхтонкой толщине 0,3 мм и профессиональной подложке из ПТФЭ с нанокерамическим наполнителем F4BTME350, эта плата обеспечивает стабильную работу с низкими потерями сигнала и сверхнизкие характеристики PIM промышленного класса (< -160 дБм). Изготовленная с точной шириной проводника/зазора 6/8 мил, микроотверстиями диаметром 0,25 мм, покрытием иммерсионным золотом, черной верхней паяльной маской и белой верхней шелкографией, печатная плата размером 89,77 мм × 45,16 мм строго соответствует стандартам IPC-Class-2 и проходит 100% полное электрическое тестирование перед отправкой. Это надежное высокочастотное решение для печатных плат для малошумящих усилителей, фазированных антенных решеток, автомобильных радаров и проектов высокомощных ВЧ-компонентов по всему миру.

Спецификации печатной платы

Эта 2-слойная высокочастотная печатная плата F4BTME350 имеет чисто сквозную структуру без глухих переходных отверстий, что обеспечивает чистую и стабильную передачу высокочастотного сигнала. Все механические и электрические параметры строго калибруются для точного изготовления СВЧ-цепей.

Структура стека 2-слойной печатной платы

Симметричная сверхтонкая структура стека включает диэлектрический слой F4BTME350 толщиной 10 мил, поддерживая сбалансированное механическое напряжение и высокостабильные диэлектрические характеристики для передачи высокочастотного СВЧ-сигнала.

Статистика печатной платы

Эта прототипная печатная плата имеет компактное распределение цепей, соответствующее требованиям к компоновке миниатюрных ВЧ-модулей и фидерных сетей антенн. Стандартные файлы Gerber RS-274-X поддерживают точное прототипирование и серийное производство.

Обзор материала F4BTME350

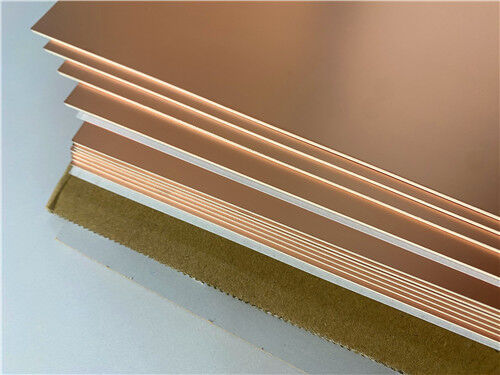

Ламинаты серии F4BTME производятся путем тщательного процесса, включающего научное составление стеклоткани, нанокерамических наполнителей и политетрафторэтиленовой (ПТФЭ) смолы. Эти подложки основаны на диэлектрическом слое F4BM и включают нанокерамику с высокой диэлектрической проницаемостью и низкими потерями. Эта интеграция приводит к улучшенной диэлектрической проницаемости, превосходной термостойкости, сниженному коэффициенту теплового расширения, повышенному сопротивлению изоляции и улучшенной теплопроводности, при этом сохраняя характеристики низких потерь. Кроме того, ламинаты F4BTME специально сочетаются с медной фольгой RTF с обратной обработкой, обеспечивая исключительную производительность с точки зрения PIM, точного контроля линий и минимизации потерь проводника.Материал F4BTME350Особенности

Разработанная для коммерческих и аэрокосмических высокочастотных сценариев, эта сверхтонкая печатная плата F4BTME350 решает распространенные проблемы обычных ВЧ-плат:Стабильная высокочастотная производительность: фиксированная Dk 3,5 и низкий Df обеспечивают стабильную работу сигнала в диапазоне от 10 ГГц до 20 ГГц, избегая дрейфа частоты для базовых станций 5G и спутниковых коммуникационных устройств.

Сверхнизкая стабильность PIM: PIM ниже -160 дБм устраняет интермодуляционные помехи пассивных компонентов, обеспечивая чистый выходной сигнал для фазированных антенных решеток и малошумящих усилительных модулей.

Превосходная термическая и размерная стабильность: сверхнизкий коэффициент теплового расширения по осям X/Y и низкий коэффициент тепловой диэлектрической проницаемости обеспечивают стабильную электрическую и механическую производительность при экстремальных изменениях температуры.

Низкие потери проводника и поддержка тонких линий: в сочетании с медной фольгой RTF с обратной обработкой, он поддерживает точный контроль линий и минимизирует потери сигнала для высокомощных ВЧ-компонентов.

Высокая адаптивность к окружающей среде: сверхнизкое влагопоглощение 0,05% обеспечивает надежную работу в наружных базовых станциях, аэрокосмических системах и системах автомобильного радара.

Строгое качество поставки: стандарт производства IPC-Class-2 + 100% электрическое тестирование перед отправкой гарантируют отсутствие дефектов цепи и стабильную партию.

Применение

Сверхтонкие 2-слойные печатные платы F4BTME350 широко используются в высокоточных ВЧ и СВЧ-системах с низким уровнем помех:

Антенны базовых станций 4G/5G и фидерные сети крупноформатных антенн PCS/PCN

Малошумящие усилители (LNA), LNB/LNC и высокомощные ВЧ-усилители

• Фазированные антенные решетки и фазочувствительные антенные системы
• Терминалы спутниковой связи, аэрокосмическое и бортовое оборудование
• СВЧ ВЧ-модули, автомобильные радары и военные радарные системы
• ВЧ пассивные компоненты: делители мощности, ответвители и сумматоры
• Заключение
• Эта заказная 2-слойная сверхтонкая жесткая печатная плата F4BTME350 обеспечивает экономичные, высокостабильные решения для коммерческих проектов 5G-связи, спутниковых и аэрокосмических ВЧ-проектов. Изготовленная из оригинальной подложки из ПТФЭ с нанокерамическим наполнителем F4BTME350 и медной фольги RTF, она отличается низкими потерями сигнала, сверхнизким PIM и отличной термической стабильностью. Все платы проходят полное электрическое тестирование и соответствуют стандартам IPC-Class-2. Мы поддерживаем глобальную доставку и гибкую настройку для проверки ВЧ-прототипов и заказов на массовое производство.
