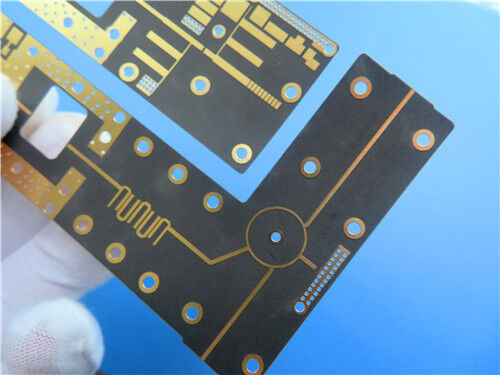

F4BTMS220 Печатная плата 2-слойная 0.3 мм ультратонкая медная печатная плата

Это специальный двухслойный жесткий ПКБ, построенный на высокочастотной подложке F4BTMS220, специально изготовленный для микроволновых, радиочастотных, аэрокосмических и радиолокационных приложений.С ультратонкой толщиной 0.3 мм, эта доска использует специальную голую медную конструкцию без сварной маски и шелковой экрана с обеих сторон, исключая дополнительные помехи покрытия во время передачи высокочастотного сигнала.Размер доски 36..4 mm × 88.76 mm с допустимым размером ±0.15 mm. Изготовлено строго в соответствии с требованиями IPC-класса-2 и 100% электрически протестировано перед отгрузкой,Этот ПКБ обеспечивает постоянную и повторяемую производительность для разработки высокопроизводительных беспроводных и микроволновых систем во всем мире.

Спецификации ПХБ

Этот прототип ПКБ использует чистую конструкцию с отверстием без слепых каналов, упрощая пути сигнала и поддерживая стабильную высокочастотную передачу.Минимальный размер отверстия 4 мм, отвечающие стандартным требованиям точности для расположения радиочастотных цепей.

Структура сборки ПКБ

Этот двухслойный сбор состоит из двойных 35 мкм медных слоев и диэлектрического ядра F4BTMS220 размером 0,254 мм (10 миллиметров).Эта симметричная структура обеспечивает равномерный механический баланс и стабильную диэлектрическую производительность для высокочастотных цепей.

Статистика ПХБ

Файл дизайна предоставляется в стандартном формате Gerber RS-274-X, полностью совместимом с профессиональным прототипированием печатных плат и процессами серийного производства.

О материале F4BTMS220

F4BTMS220 - это модернизированная версия обычногоF4BTMЕго формула сочетает в себе сверхтонкую ткань из стекловолокна и большое количество равномерно распределенных нанокерамических наполнителей с смолой ПТФЕ.Этот материал значительно уменьшает негативное влияние стеклянных волокон на распространение электромагнитных волн, эффективно снижая диэлектрические потери и анизотропию материала, одновременно улучшая размерную стабильность и теплопроводность.

По сравнению с обычными высокочастотными субстратами, F4BTMS220 имеет более стабильные диэлектрические температурные характеристики и более низкий коэффициент теплового расширения.Материал оснащен медным фольгой с низкой грубостью RTF в качестве стандартного, что помогает уменьшить потерю проводников и сохранить стабильную прочность кожуры.Он поддерживает связывание базы меди и алюминия и широко признан надежной альтернативой импортируемым высокочастотным материалам аэрокосмического класса.

Характеристики продукта

Построенный с модернизированной подложкой F4BTMS220, этот ПКБ обеспечивает настоящие высокочастотные преимущества на основе его присущих характеристик материала:

Чрезвычайно низкая диэлектрическая потеря с Df до 0,0009 при 10 ГГц, поддерживающая высокоэффективную передачу микроволнового сигнала.

Фиксированная диэлектрическая константа Dk 2.2 обеспечивает постоянную электрическую производительность в общих радиочастотных диапазонах.

Низкая влагопоглощение 0,02% улучшает адаптивность к окружающей среде для наружных и аэрокосмических применений.

Медная фольга RTF с низкой грубостью минимизирует потерю проводников и обеспечивает стабильную проводимость цепи.

UL94-V0 рейтинг огнестойкости соответствует стандартам безопасности для аэрокосмического и военного оборудования.

Голая медная конструкция устраняет помехи с паяльной маской, сохраняя первоначальную высокочастотную производительность подложки.

Заявления

Этот сверхтонкий ПКБ F4BTMS220 обычно используется в высоконадежных микроволновых и радиочастотных системах, требующих низких потерь и стабильного диэлектрического поведения:

• Оборудование аэрокосмической и космической кабины
• Модули микроволновых и радиочастотных цепей
• Военные радарные системы
• Сети питания антенн
• Фазочувствительные антенны и антенны фазового массива
• Устройства спутниковой связи

Заключение

Этот ультратонкий двухслойный печатный лист F4BTMS220 обеспечивает стабильную производительность с низкими потерями для аэрокосмических, радиолокационных и спутниковых коммуникационных проектов.Принятие модернизированного нанокерамического наполненного материала PTFE и RTF мед низкой шероховатостиВсе устройства проходят полные испытания на электричество и соответствуют стандартам IPC-класса-2.Мы поддерживаем глобальную доставку и приветствуем настройку на основе Gerber для прототипа и малого производства.
