PCB золота FR4 высокий TG погружения с отделкой HASL бессвинцовой поверхностной

Что такое высокая Tg ПХБ?

Каковы преимущества использования высоких печатных плат?

Температура стеклования (Tg)

Термические свойства смоляной системы характеризуются температурой стеклования (Tg), которая всегда выражается в °C.Наиболее часто используемым свойством является тепловое расширение.При измерении расширения в зависимости от температуры мы можем получить кривую, как показано на следующем рисунке.Tg определяется пересечением касательных пологой и крутой частей кривой расширения.Ниже температуры стеклования эпоксидная смола является жесткой и стекловидной.Когда температура стеклования превышена, он переходит в мягкое и эластичное состояние.

Для наиболее часто используемых типов эпоксидной смолы (марка ФР-4) температура стеклования находится в пределах 115-130°С, поэтому при пайке платы температура стеклования легко превышается.Плата расширяется в направлении оси Z и нагружает медь стенки отверстия.Расширение эпоксидной смолы примерно в 15-20 раз больше, чем у меди, при превышении Tg.Это подразумевает определенный риск растрескивания стенок сквозных отверстий с покрытием, и чем больше смолы вокруг стенки отверстия, тем выше риск.Ниже температуры стеклования коэффициент расширения между эпоксидной смолой и медью всего в три раза, поэтому здесь риск растрескивания незначителен.

Как указывалось выше, когда температура печатной платы с высокой Tg поднимается до определенной области, подложка из «стекловидного состояния» переходит в «каучукообразное состояние», температура в это время называется температурой стеклования (Tg) печатной платы. печатная плата.То есть Tg — это максимальная температура (°С), при которой подложка остается жесткой.Другими словами, материалы подложки обычных печатных плат не только размягчаются, деформируются, плавятся и т. д. при высоких температурах, но и имеют резкое ухудшение механических и электрических свойств (я не думаю, что вы желаете, чтобы это случилось с ваши продукты).

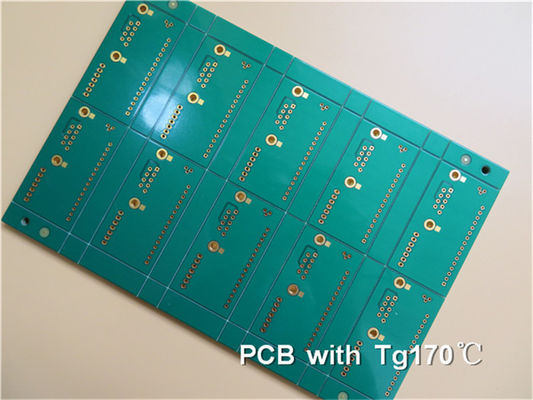

Tg общей доски выше 130 градусов по Цельсию, высокая Tg обычно выше 170 градусов по Цельсию, средняя Tg примерно выше 150 градусов по Цельсию. Печатные платы с Tg ≥ 170 °C обычно называют высокотемпературными печатными платами.

Если Tg подложки увеличить, то характеристики термостойкости, влагостойкости, химической стойкости, устойчивости к стабильности и т. д. печатной платы будут улучшены и улучшены.Чем выше значение Tg, тем лучше термостойкость платы, особенно в бессвинцовом процессе.В настоящее время более широко используется высокая Tg.

Высокая Tg относится к высокой термостойкости.С быстрым развитием электронной промышленности, особенно развитием электронных продуктов, представленных компьютерами, в направлении высокой функциональности и высокой многослойности, в качестве важной гарантии требуется более высокая термостойкость материала подложки печатной платы.Появление и развитие технологии упаковки с высокой плотностью, представленной SMT, CMT, делает печатную плату все более и более неотделимой от поддержки высокой термостойкости в аспектах малых переходных отверстий, тонких схем и тенденции к утончению.

Таким образом, различия между обычным FR-4 и FR-4 с высокой Tg заключаются в том, что механическая прочность, стабильность размеров, адгезионная способность, водопоглощение, термическое разложение, тепловое расширение и другие условия различны в термическом состоянии, особенно при нагреве после поглощения влаги. .Продукт с высокой Tg явно лучше, чем обычные материалы для подложек печатных плат.В последние годы количество заказчиков, которые запрашивают печатные платы с высокой Tg, увеличивается с каждым годом.
