S1000-2M Погруженная золотая печатная схема высокоскоростной ПКБ с контролем импеданции 90 Омм

продукты

ПКБ по заказу

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

S1000-2M Погруженная золотая печатная схема высокоскоростной ПКБ с контролем импеданции 90 Омм

МОК:	1PCS
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-505.V1.0

Базовый материал:

FR-4 S1000-2M

Толщина печатной платы:

1,63-1,68 мм

Медная масса:

1 унция

Поверхностная обработка:

HASL LEAD бесплатно

Выделить:

PCB TG напечатанной цепи высокий

PCB TG импеданса 90Ohm высокий

PCB IATF16949 высокий TG

Описание продукта

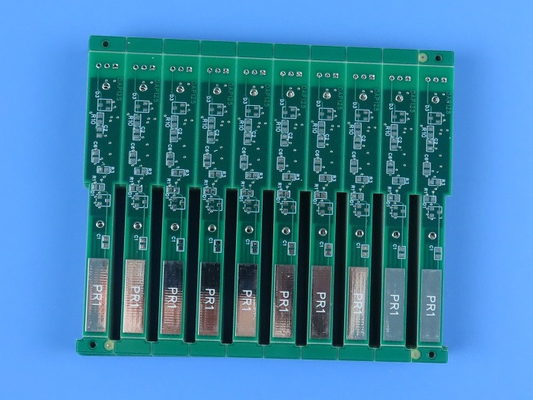

Печатная плата (PCB) с высоким Tg, изготовленная на основе S1000-2M, с иммерсионным золотом и контролем импеданса 90 Ом

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

Краткое введение

Это тип печатной платы с высоким Tg и дифференциальным импедансом на слое 3 6/7 мил, 6/10 мил; и слой 4 с шириной дорожки/зазора 7 мил/7 мил и 6/7 мил. Выполнен по высоким эксплуатационным характеристикам и низкому КТР ФР-4 С1000-2М. Это 6-слойная плата с содержанием меди по 1 унции в каждом слое, покрытием уровнем пайки горячим воздухом (HASL) и зеленой паяльной маской. Поставляется отдельной доской с V-образным вырезом. Для отправки упаковано 25 досок.

Приложения

Компьютеры

Коммуникации

Автомобильная электроника и т. д.

S1000-2M Погруженная золотая печатная схема высокоскоростной ПКБ с контролем импеданции 90 Омм 0

Параметры печатной платы

Элемент	Описание	Требование	Действительный	Результат
1. Ламинат	Тип материала	ФР-4 С1000-2М	ФР-4 С1000-2М	АСС
	Тг	170℃	170℃	АСС
	Поставщик	ШЭНГИ	ШЭНГИ	АСС
	Толщина	1,6±10% мм	1,63-1,68 мм	АСС
2. Толщина покрытия	Отверстие в стене	≥25 мкм	30,17 мкм	АСС
	Внешняя медь	35 мкм	41,09 мкм	АСС
	Внутренняя медь	30 мкм	33,69 мкм	АСС
3. Паяльная маска	Тип материала	ТАЙЁ/ PSR-2000GT600D	ТАЙЁ/ PSR-2000GT600D	АСС
	Цвет	Зеленый	Зеленый	АСС
	Жесткость (карандашный тест)	≥4 часа или выше	5ч	АСС
	Толщина С/М	≥10 мкм	20,11 мкм	АСС
	Расположение	Обе стороны	Обе стороны	АСС
4. Маркировка компонента	Тип материала	ТАЙЁ/IJR-4000 MW300	ИЖР-4000 МВ300	АСС
	Цвет	Белый	Белый	АСС
	Расположение	К/С	К/С	АСС
5. Снимаемая паяльная маска.	Тип материала
	Толщина
	Расположение
6. Идентификация	Марка UL	ДА	ДА	АСС
	Код даты	WWYY	0421	АСС
	Отметить местоположение	Сторона припоя	Сторона припоя	АСС
7. Отделка поверхности	Метод	HASL без свинца	HASL без свинца	АСС
	Толщина олова	3-6 мкм	4,06 мкм	АСС
	Толщина никеля
	Толщина золота
8. Нормативность	РоХС	Директива 2015/863/ЕС	ХОРОШО	АСС
8. Нормативность	ДОСТИГАТЬ	Директива 1907/2006	ХОРОШО	АСС
9.Кольцевое кольцо	Мин. Толщина линии (мил)	6 мил	5,8 млн.	АСС
9.Кольцевое кольцо	Мин. Расстояние (мил)	5 мил	5,2 миллиона	АСС
10. V-образный паз	Угол
10. V-образный паз	Остаточная толщина
11. Снятие фасок	Угол
11. Снятие фасок	Высота
12. Функция	Электрические испытания	100% ПРОЙДЕН	100% ПРОЙДЕН	АСС
13. Внешний вид	Уровень класса МПК	IPC-A-600J и 6012D Класс 2	IPC-A-600J и 6012D Класс 2	АСС
	Визуальный осмотр	IPC-A-600J и 6012D Класс 2	IPC-A-600J и 6012D Класс 2	АСС
	Деформация и поворот	≦0,7%	0,21%	АСС
14. Проверка надежности	Тест ленты	Нет шелушения	ХОРОШО	АСС
	Тест на растворитель	Нет шелушения	ХОРОШО	АСС
	Тест на паяемость	265 ±5℃	ХОРОШО	АСС
	Термический стресс-тест	288 ±5℃	ХОРОШО	АСС
	Тест на ионное загрязнение	≦ 1,56 мкг/см㎡	0,56 мкг/см²	АСС

Измерение диаметра отверстия (единица измерения: мм), допуск: PTH±0,075; НПТГ±0,05

Код отверстия	ПТХ	Необходимый	Фактическая стоимость				Результат
1	Да	0,375	0,375	0,400	0,400	0,375	АСС
2	Да	0,500	0,500	0,550	0,525	0,525	АСС
3	Да	0,7*2,4	0,7*2,4	0,7*2,41	0,69*2,4	0,7*2,4	АСС
4	Да	0,625	0,625	0,600	0,625	0,600	АСС
5	Да	0,725	0,725	0,725	0,750	0,725	АСС
6	Да	0,900	0,925	0,900	0,900	0,900	АСС
7	Да	1.000	1.000	0,950	0,975	1.000	АСС
8	Н	1.050	1.050	1.050	1,075	1.050	АСС
9	Да	1.300	1.300	1.300	1,325	1,325	АСС
10	Да	1.350	1.350	1,325	1.350	1,325	АСС
11	Да	1,575	1,575	1.600	1.600	1,575	АСС
12	Да	1.650	1.650	1.700	1,675	1,675	АСС
13	Да	1.700	1.700	1.750	1,725	1,725	АСС
14	Да	3.250	3.250	3.250	3,275	3.250	АСС
15	Да	3.450	3.450	3.400	3.425	3.450	АСС
16	Да	0,7*2,6	0,7*259	0,7*2,61	0,69*2,6	0,7*2,59	АСС

Отчет об испытаниях импеданса

Образец №.	Слой	Ширина линии(мил)±10%	Линейное пространство(мил)±10%	Тип импеданса		Требуемое значение (Ом)	Толерантность	Фактическая стоимость	Результат
Образец №.	Слой	Ширина линии(мил)±10%	Линейное пространство(мил)±10%	Односторонний	Дифференциал	Требуемое значение (Ом)	Толерантность	Фактическая стоимость	Результат
1	Л3	6.000	7.000		В	90.00	±10%	93,59	АСС
	Л3	6.000	10.000		В	100.00	±10%	102,33	АСС
	Л4	7.000	7.000		В	90.00	±10%	88,99	АСС
	Л4	6.000	7.000		В	90.00	±10%	90,76	АСС

S1000-2M Погруженная золотая печатная схема высокоскоростной ПКБ с контролем импеданции 90 Омм 1
