Высокий свет: | S1000-2M Многослойные печатные платы,Многослойные печатные платы с регулируемой импеданцией,1 унция ПКБ |
---|

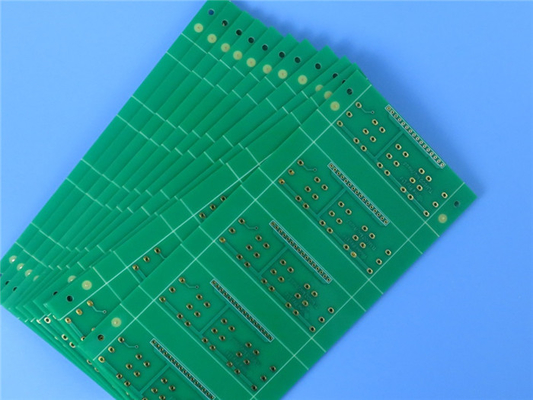

Представляем печатную плату S1000-2M, высококачественную и надежную печатную плату, предназначенную для удовлетворения требований современной электроники.исключительная конфигурация стека, и отличные конструкционные детали, ПКБ S1000-2M обеспечивает выдающуюся производительность, тепловую надежность и механическую обработку.
Материальные и электрические свойства:
PCB S1000-2M построен с использованием высокого Tg (температура перехода стекла) и низкого CTE (коэффициент теплового расширения) FR-4 материала, предлагающего повышенную производительность и надежность.с диэлектрической постоянной 4.6 на 1 ГГц и низкий коэффициент рассеивания 0,018 на той же частоте, этот ПКБ обеспечивает эффективную передачу сигнала и минимальную потерю сигнала.обеспечивает стабильность даже при высоких температурах, и Td (температура разложения) 355°C, что указывает на его способность выдерживать высокое тепловое напряжение.CTE по оси z 41 ppm/°C перед Tg и 208 ppm/°C после Tg обеспечивает стабильность измерений и надежную производительность при различных температурах.
Особенности повышения надежности:
Печатный лист S1000-2M поставляется с множеством функций, которые способствуют его исключительной надежности.Его анти-CAF (проводящая анодная нить) обеспечивает сопротивление образованию проводящих путей в PCB во время работыС отличной тепловой надежностью ПКБ S1000-2M эффективно рассеивает тепло,сохранение компонентов в пределах оптимальных температурных диапазоновТакже панель обладает превосходной проницаемостью и механической обработкой, что позволяет обеспечить бесшовную сборку и долговременную долговечность.
Конфигурация и конструкция стеллажа:
Печатная плата S1000-2M имеет четырехслойную жесткую конфигурацию, обеспечивающую достаточное пространство для сложных схем и эффективного маршрутизации сигнала.обеспечение надежной проводимости и целостности сигналаFR-4 Core S1000-2M имеет толщину 0,2 мм, что обеспечивает прочную основу для печатных плат. Использование Prepreg 2116, с толщиной 4,685 мм, повышает общую структурную целостность платы.
Детали конструкции печатных плат S1000-2M тщательно спроектированы для оптимальной производительности.обеспечивает достаточное пространство для компонентов и позволяет точно устанавливатьПХБ поддерживает минимальное пространство от 4/6 миллиметров, что позволяет создавать сложную схему.Слепые провода L1-L2 обеспечивают дополнительную гибкость маршрутизацииС толщиной готовой доски 1,0 мм и готовым весом меди 1 унции (1,4 миллиметра) на внешних слоях, PCB S1000-2M достигает идеального баланса между долговечностью и производительностью.
Для обеспечения оптимальной проводимости и защиты от коррозии, ПКБ имеет толщину 20 мкм через покрытие и погружение золотой поверхности.улучшает идентификацию компонентов и читаемость.
ПКБ-материал: | Высокая Tg, высокая производительность и низкая CTE эпоксидная смола |
Наименование: | S1000-2M |
Диэлектрическая постоянная: | 40,6 на 10 ГГц |
Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм), 3 унций (105 мкм) |
Толщина ПКЖ: | 0.6 мм, 0.8 мм, 1.0 мм, 1.2 мм, 1.6 мм, 1.8 мм, 2.0 мм, 2.4 мм, 3.0 мм, 3.2 мм |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, матовый черный, синий, матовый синий, желтый, красный и т.д. |
Окончание поверхности: | Голая медь, HASL, ENIG, OSP, погруженное олово, погруженное серебро и т.д. |
Технология: | HDI, проход в подложке, контроль импеданса, слепой проход/похороненный проход, облицовка краев, BGA, подсчет отверстий и т.д. |
Надежность и обеспечение качества:
Печатные платы S1000-2M проходят строгие испытания и соответствуют стандарту качества IPC-класса-2, обеспечивая высокое качество и надежную производительность.каждое ПКБ проходит 100% электрическое испытание для проверки его функциональности и соответствия спецификациям;.
Приложения и глобальная доступность:
Печатные платы S1000-2M подходят для широкого спектра приложений, включая компьютерную, коммуникационную и автомобильную электронику.Его конструкция делает его особенно подходящим для высоких требований к многослойным ПКБПоскольку PCB доступны по всему миру, они могут быть легко доступны и интегрированы в различные проекты и отрасли.
Заключение:
Печатная плата S1000-2M - это высокопроизводительное решение, которое сочетает в себе передовые свойства материалов, исключительную конфигурацию стека и надежные конструкционные детали.С его превосходными электрическими свойствами, способность противостоять CAF, тепловая надежность, проницаемость и механическая обработка,ПКБ S1000-2M является идеальным выбором для приложений, требующих превосходных характеристик и долгосрочной надежности.
