Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-509.V1.0

Материал:

Ту-883

Количество слоев:

20 слоев

Толщина ПКБ:

30,0 мм

Маска для сварки:

Зеленый

Шелковый экран:

Белый

Поверхностная отделка:

Золото погружения

Выделить:

Разнослоистым Pcb контролируемый импедансом

импеданс 3.0mm контролировал Pcb

20 слоев Pcb контролируемого импедансом

Описание продукта

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Краткое введение

Это тип малопотертой высокой эффективности разнослоистый PCB построил на ядре TU-883 TUC с 20 медными слоями (PCB 20-layer). Также тип монтажных плат HDI (N+1+N) со сверлом лазера 0.1mm. Это также тип PCB контролируемого импедансом, 90 омов и 50 омов проконтролированы на слоях каждого сигнала с допуском 10%. Медные фольги 1 oz и половина oz использовала друг между слоями. Весь PCB 3.0mm толстое, с золотом погружения на пусковых площадках, зеленой маске припоя и белом silkscreen.

Применения

Радиочастота

Backplane, вычислять высокой эффективности

Linecards, хранение

Серверы, телекоммуникации, базовая станция, маршрутизаторы офиса

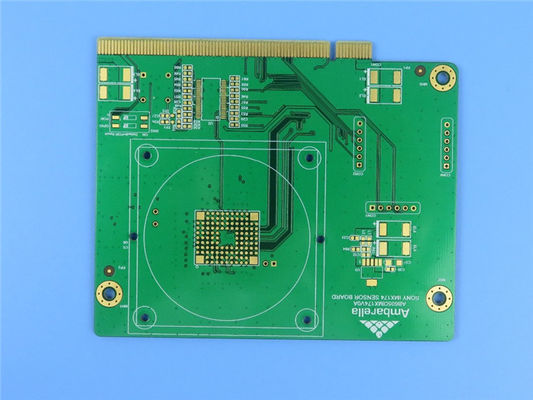

Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал 0

Детальные спецификации

Деталь	Описание	Фактический	Результат
1. Ламинат	Материальный тип	TU-883	ACC
	Tg	170℃	ACC
	Поставщик	TUC	ACC
	Толщина	2.8-3.1mm	ACC
толщина 2.Plating	Стена отверстия	26.51µm	ACC
	Наружная медь	41.09µm	ACC
	Внутренняя медь	15µm/31µm	ACC
маска 3.Solder	Материальный тип	TAIYO/PSR-2000GT600D	ACC
	Цвет	Зеленый цвет	ACC
	Ригидность (тест карандаша)	5H	ACC
	Толщина S/M	20.11µm	ACC
	Положение	Обе стороны	ACC
4. Компонентное Марк	Материальный тип	IJR-4000 MW300	ACC
	Цвет	Белый	ACC
	Положение	C/S, S/S	ACC
5. Маска припоя Peelable	Материальный тип	/
	Толщина	/
	Положение	/
6. Идентификация	UL Марк	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ	ACC
	Код даты	2921	ACC
	Положение Марк	Сторона припоя	ACC
7. Поверхностный финиш	Метод	Золото погружения	ACC
	Толщина никеля	4.06µm	ACC
	Толщина золота	0.056µm	ACC
8. Normativeness	RoHS	Директивное 2015/863/EU	ACC
8. Normativeness	ДОСТИГАЕМОСТЬ	Директива /2006 1907	ACC
кольцо 9.Annular	Минимальная линия ширина (mil)	4.8mil	ACC
кольцо 9.Annular	Минимальн Дистанционирование (mil)	5.2mil	ACC
10.V-groove	Угол	/
10.V-groove	Остаточная толщина	/
11. Скашивать	Угол	/
11. Скашивать	Высота	/
12. Функция	Электрический тест	ПРОПУСК 100%	ACC
13. Возникновение	Уровень класса IPC	Класс 2 IPC-A-600J &6012D	ACC
	Визуальный контроль	Класс 2 IPC-A-600J &6012D	ACC
	Искривление и извив	0,21%	ACC
14. Тест надежности	Тест ленты	Отсутствие шелушения	ACC
	Растворяющий тест	Отсутствие шелушения	ACC
	Тест Solderability	265 ±5℃	ACC
	Термальные нагрузочные испытания	288 ±5℃	ACC
	Ионный тест загрязнения	0.56µg/c㎡	ACC

Контролируемые Stackup & импеданс

Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал 1

Vias HDI

Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал 2

Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал 3
