6-слойный ПКБ с одним концом с регулируемым импедансом ПКБ с регулируемым импедансом 90 Ом для системы отслеживания транспортных средств

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-472.V1.0

Базовый материал:

Количество слоев:

6 слоев

Толщина ПКБ:

1,6 mm ±0.16

Размер ПКБ:

150 х 195 мм = 12 шт.

Маска для сварки:

Зеленый

Шелковый экран:

Белый

Вес меди:

1 унция

Поверхностная отделка:

Золото погружения

Выделить:

Одиночный импеданс конца контролировал PCB

Импеданс корабля отслеживая контролировал PCB

Импеданс контролировал PCB 6 слоев

Описание продукта

Монтажная плата контролируемый импеданса конца PCB импеданса одиночная PCB 6 слоев для системы слежения корабля

1,1 общее описание

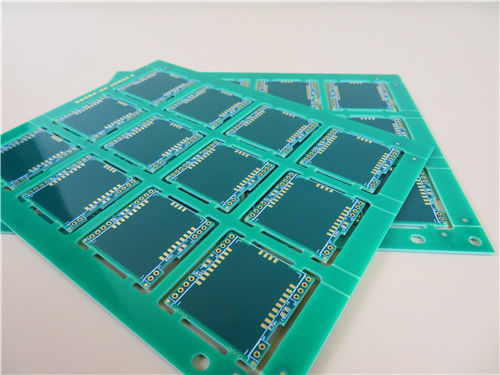

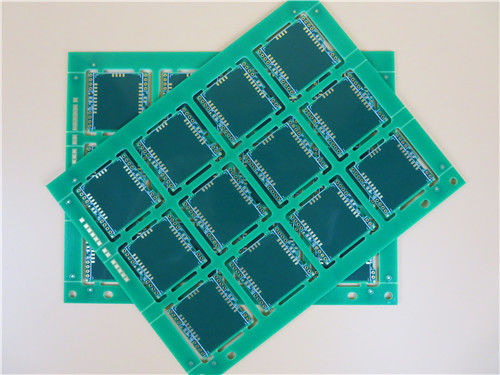

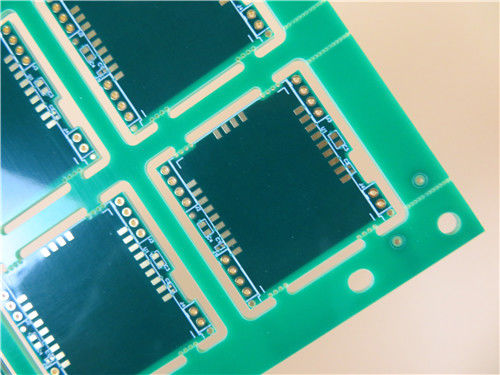

Это тип одиночного импеданса конца контролировало PCB построенный на субстрате FR-4 с Tg 150°C для применения системы слежения корабля. Как запрос, ему panelized 12 вверх с прокладками 10mm каждая доска потому что части которая свисает доску. Дополнительное проламывание добавлено в линии с доской, которая делает ее много более легким извлечь доски из панелей после собрания. Доска импеданса контролируемая с 60 омами на следе конца 6 mil одиночном на слое 3 сигнала и слое 4. Другие спецификации 1,60 mm толсты с белым silkscreen на обеих сторонах, зеленой маской припоя на обеих сторонах и золото погружения на пусковых площадках. Субстрат основного вещества от ITEQ IT-158. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.

1,2 особенности и преимущества

Соответствие и соответствие RoHS к IPC1401/126;

Материал промышленного стандарта с высоким Tg (175℃ DSC) и превосходной термальной надежностью;

Процесс SMT устойчив к паять reflow, устойчивый для того чтобы переработать;

Высокое solderability, не усиливать монтажных плат и меньше загрязнения поверхности PCB;

Улучшил скорость передачи сигнала;

Осмотр AOI;

Электрический тест и высоковольтный тест;

Тест управлением импеданса и тест припо-способности;

8000 типов PCB в месяц;

1,3 применения

Навигация GPS

Видео- наблюдение

Репитер WiFi

Конвертеры

Переходник AC/DC

Электрический конвертер

Отслеживать автомобиля GPS

Программирование PLC

Конвертеры DC

Тяжелое медное применение

1,4 параметр и технические спецификации

РАЗМЕР PCB	150 x 195mm=12PCS
ТИП ДОСКИ	Разнослоистый PCB
Количество слоев	6 слоев
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	медь ------- слой 18um (0.5oz) +plate ВЕРХНИЙ
	Prepreg 0.23mm
	медь ------- 35um (1oz) MidLayer 1
	Медь FR-4 0.3mm включающая
	медь ------- 35um (1oz) MidLayer 2
	Prepreg 0.455mm
	медь ------- 35um (1oz) MidLayer 3
	Медь FR-4 0.3mm включающая
	медь ------- 35um (1oz) MidLayer 4
	Prepreg 0.23mm
	медь ------- слой СРЕДСТВА 18um (0.5oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	N/A
Минимальные/максимальные отверстия:	0,5 mm/4,05 mm
Количество различных отверстий:	5
Количество буровых скважин:	32
Количество филированных слотов:	48
Количество внутренних вырезов:	0
Управление импеданса:	импеданс Одно-конца, 57 омов на следе 8mil слоя 3 сигнала и слоя 4
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	FR-4 Tg170℃, er<5>
Окончательная фольга внешняя:	1 oz
Окончательная фольга внутренняя:	1 oz
Окончательная высота PCB:	1,6 mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения (32,1%) 0.1µm сверх никель 3µm
Припаяйте маску для того чтобы примениться к:	ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя:	Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса, отверстия печати.
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНИЙ и нижний.
Цвет компонентного сказания	Белый, IJR-4000 MW300, бренд Taiyo
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	Покрытый через отверстие (PTH), минимальный размер 0.5mm.
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

1,5 плата с печатным монтажом импеданса

Определение характеристического импеданса

На некоторой частоте, по отношению к слою ссылки, сопротивление своих высокочастотных сигналов или электромагнитные волны в процессе передачи вызваны характеристическим импедансом, который суммирование вектора электрического импеданса, индуктивное реактирование, сопротивление емкости.

Классификация характеристического импеданса

Общий характеристический импеданс разделен в: (1) одиночный законченный импеданс (линии); (2) дифференциальный импеданс и (3) копланарные импеданс, etc.

Одиночный законченный импеданс ссылается на измеренный импеданс одиночной сигнальной линии. Дифференциальный импеданс ссылается на импеданс измеренный между 2 передающими линиями с соответствующими шириной и дистанционированием в дифференциальной передаче. Копланарный импеданс ссылается на измеренный импеданс когда сигнальная линия передает между своим окружающим GND/VCC (пространство между сигнальная линия к GND/VCC на обеих сторонах равно).

Детерминантное состояние требуемое для управления импеданса

Когда сигнал передан в проводник PCB, если длина проводника близко к 1/7 из длины волны сигнала, то необходим, что сделан проводник в это время будет передающей линией сигнала, другие общие передающие линии сигнала с управлением импеданса. Необходимо, что ли контролирует импеданс в продукции PCB основан на требовании к клиента, если требовать, что контролирует клиент требует что некоторой линии ширина нужно быть сделанным с управлением импеданса, оно импеданс линии ширины в продукции. 3 базового элемента спички импеданса импеданс выхода (первоначальные активные части), характеристический импеданс (сигнальная линия), входное комплексное сопротивление (пассивные части) (доска PCB)
