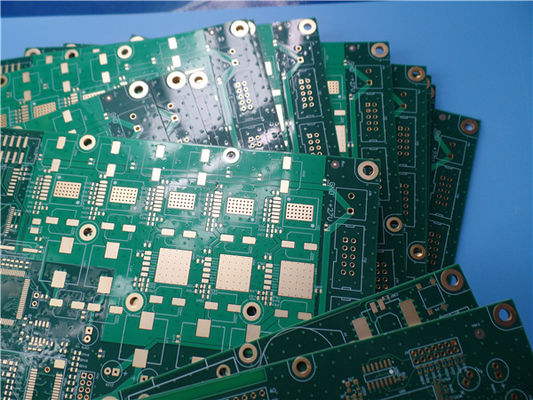

24 высокой температуры доски PCB слоя FR4 с импедансом 100 омов

24 высокой температуры доски PCB слоя FR4 с импедансом 100 омов

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-483.V1.0
Основное вещество:
FR-4
Отсчет слоя:
24 слоя
Толщина PCB:
3.7mm ±0.10%
Размер PCB:
400 x 212mm=1PCS
Маска припоя:
Зеленый цвет
Silkscreen:
белый
Медный вес:
1oZ
Поверхностный финиш:
золото погружения
Выделить:

24 доски PCB слоя FR4

,

100 доска PCB импеданса FR4 ома

,

Высокотемпературный PCB FR4

Описание продукта

Разнослоистая плата с печатным монтажом слоя PCB 24 построенная на высокотемпературном FR-4 с импедансом 50 Ом/100 Ом для промышленного контролирует

Общее описание
Это тип многослойной печатной платы на основе FR-4 с Tg 170°C для применения в промышленных устройствах управления с 24-слойной медной дорожкой.Толщина 3,7 мм, белая шелкография (Taiyo) на зеленой паяльной маске (Taiyo) и иммерсионное золото на контактных площадках.Это также печатная плата с регулируемым импедансом с односторонним импедансом 50 Ом и дифференциальным импедансом 100 Ом.Основной материал взят от ITEQ, поставляющего одинарную печатную плату.Они изготовлены в соответствии с IPC 6012 Class 2 с использованием предоставленных данных Gerber.Каждые 10 панелей упакованы для отгрузки.

Особенности и преимущества
Превосходная термическая надежность и устойчивость к CAF обеспечивают долгосрочную надежность для промышленного и автомобильного применения.
Длительный срок хранения (может храниться более 1 года в вакуумном пакете)
Сигнальные линии образуют постоянный низкий импеданс относительно земли.
Микрошлиф и испытание на термическую нагрузку
мастерская 16000 квадратных метров
Принимается заказ небольшого количества
ISO9001, ISO14001, IATF16949, сертифицирован UL

Мы можем найти его приложения втвымогатель,GSM-модем,3G WiFi роутер, стр.хас Шифтер,евстроенный контроллер, чдиски.

24 высокой температуры доски PCB слоя FR4 с импедансом 100 омов 0

Возможности печатных плат 2020
Параметр Ценить
Количество слоев 1-32
Материал подложки FR-4 (включая High Tg 170, High CTI>600V);на основе алюминия;на основе меди;Роджерс RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 и т.д.;Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 и т. д.;Taconic TLX-8, TLY-5, RF-35TC, TLF-35 и др.;Арлон АД450, АД600 и т.д.;ПТФЭ F4B DK2.2, DK2.65 и т. д.;Полиимид и ПЭТ.
Максимальный размер Испытание на полет: 900*600 мм, испытание на приспособление 460*380 мм, без испытания 1100*600 мм
Допуск контура платы ±0,0059 дюйма (0,15 мм)
Толщина печатной платы 0,0157" - 0,3937" (0,40 мм - 10,00 мм)
Допуск по толщине (T≥0,8 мм) ±8%
Допуск по толщине (t < 0,8 мм) ±10%
Толщина изоляционного слоя 0,00295" - 0,1969" (0,075 мм - 5,00 мм)
Минимальная дорожка 0,003 дюйма (0,075 мм)
Минимальное пространство 0,003 дюйма (0,075 мм)
Внешняя толщина меди 35–420 мкм (1–12 унций)
Внутренняя толщина меди 17–420 мкм (0,5–12 унций)
Отверстие для сверления (механическое) 0,0059"–0,25" (0,15–6,35 мм)
Готовое отверстие (механическое) 0,0039"-0,248" (0,10-6,30 мм)
Допуск на диаметр (механический) 0,00295 дюйма (0,075 мм)
Регистрация (механическая) 0,00197 дюйма (0,05 мм)
Соотношение сторон 12:1
Тип паяльной маски ЛПИ
Мин паяльная маска мост 0,00315 дюйма (0,08 мм)
Минимальный зазор паяльной маски 0,00197 дюйма (0,05 мм)
Подключите через диаметр 0,0098" - 0,0236" (0,25 мм - 0,60 мм)
Допуск контроля импеданса ±10%
Чистота поверхности HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger


24 высокой температуры доски PCB слоя FR4 с импедансом 100 омов 1

Параметры и технические данные
РАЗМЕР ПХД 400 х 212 мм = 1 шт.
ТИП ПЛАТЫ Многослойная печатная плата
Количество слоев 24 слоя
Компоненты для поверхностного монтажа ДА
Компоненты сквозного отверстия ДА
НАКЛАДКА СЛОЯ ВЕРХНИЙ СЛОЙ 0,018 мм+покрытие Слой 1
Препрег 0,1016 мм
ПЛОСКОСТЬ 1 --- 0,035 мм Слой 2
СЕРДЕЧНИК FR4 0,1016 мм
ЗАЗЕМЛЕНИЕ 1 --- 0,035 мм Слой 3
Препрег 0,127 мм
СИГНАЛ 1 --- 0,018 мм
СЕРДЕЧНИК FR4 0,1524 мм
ПЛОСКОСТЬ 2 --- 0,035 мм
Препрег 0,1016 мм
ЗАЗЕМЛЕНИЕ 2 --- 0,035 мм
СЕРДЕЧНИК FR4 0,127 мм
СИГНАЛ 2 --- 0,018 мм
Препрег 0,1524 мм
ПЛОСКОСТЬ 3 --- 0,035 мм
СЕРДЕЧНИК FR4 0,1016 мм
ПЛОСКОСТЬ,ЗЕМЛЯ 7 --- 0,035 мм
Препрег 0,127 мм
СИГНАЛ 3 --- 0,018 мм
СЕРДЕЧНИК ФР-4 0,1524мм
ЗАЗЕМЛЕНИЕ 3 --- 0,035 мм
Препрег 0,127 мм
СИГНАЛ 4 --- 0,018 мм
СЕРДЕЧНИК FR4 0,1524 мм
ПЛОСКОСТЬ 4 --- 0,035 мм
Препрег 0,1016 мм
ЗАЗЕМЛЕНИЕ 4 --- 0,035 мм
СЕРДЕЧНИК FR4 0,1016 мм
СИГНАЛ 5 --- 0,018 мм
Препрег 0,1524 мм
СИГНАЛ 6 --- 0,018 мм
СЕРДЕЧНИК FR4 0,1016 мм
ПЛОСКОСТЬ 5 --- 0,035 мм
Препрег 0,1016 мм
ЗАЗЕМЛЕНИЕ 5 --- 0,035 мм
СЕРДЕЧНИК FR4 0,1524 мм
СИГНАЛ 7 --- 0,018 мм
Препрег 0,127 мм
ПЛОСКОСТЬ 6 --- 0,035 мм
СЕРДЕЧНИК FR4 0,1524 мм
СИГНАЛ 8 --- 0,018 мм
Препрег 0,127 мм
МОЩНОСТЬ, КРУГЛЫЙ 8 --- 0,035 мм Слой 22
СЕРДЕЧНИК FR4 0,1016 мм
ЗАЗЕМЛЕНИЕ 6 --- 0,035 мм Слой 23
Препрег 0,1016 мм
НИЖНИЙ СЛОЙ --- 0,018 мм + слой покрытия 24
ТЕХНОЛОГИИ
Минимум трассировки и пространства: 5 мил / 5 мил
Минимальные / максимальные отверстия: 0,36/3,2 мм
Количество различных отверстий: 9
Количество отверстий: 9117
Количество фрезерованных пазов: 0
Количество внутренних вырезов: 0
Контроль импеданса: Да, все сигнальные слои из 8 медных слоев, импеданс 50 Ом с контролем для несимметричного канала на дорожке 5 мил и 100 Ом для дифференциального маршрута на 5 мил / 8 мил
Количество золотых пальцев: 0
МАТЕРИАЛ ПЛАТЫ
Стеклянная эпоксидная смола: FR-4 Tg170℃, er<5.4.IT-180, ITEQ в комплекте
Окончательная внешняя фольга: 1 унция
Окончательная внутренняя фольга: 1 унция
Окончательная высота печатной платы: 3,7 мм ± 0,10%
ПОКРЫТИЕ И ПОКРЫТИЕ
Чистота поверхности Иммерсионное золото (29,1%) 0,05 мкм поверх никеля 3 мкм
Паяльная маска применяется к: Верх и низ, минимум 12 микрон
Цвет паяльной маски: Зеленый, PSR-2000 KX700G, Taiyo в комплекте.
Тип паяльной маски: ЛПСМ
КОНТУР/РЕЗКА Маршрутизация
МАРКИРОВКА
Сторона легенды компонента Верх и низ.
Цвет легенды компонента Белый, S-380W, Taiyo в комплекте.
Название производителя или логотип: На доске отмечен проводник и ножки FREE AREA
С ПОМОЩЬЮ Требуется заполнение отверстия на BGA.
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ Сертификат UL 94-V0 МИН.
ДОПУСК РАЗМЕРА
Габаритный размер: 0,0059 дюйма
Покрытие платы: 0,0029 дюйма
Допуск сверла: 0,002 дюйма
ТЕСТ 100% электрические испытания перед отправкой
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ Во всем мире, глобально.

24 высокой температуры доски PCB слоя FR4 с импедансом 100 омов 2
