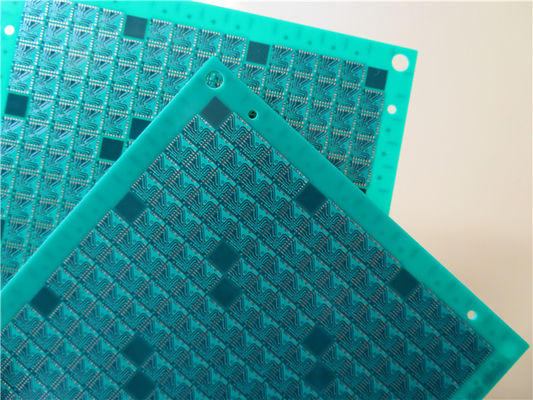

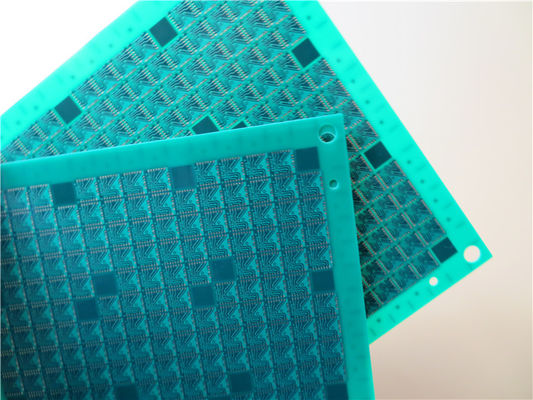

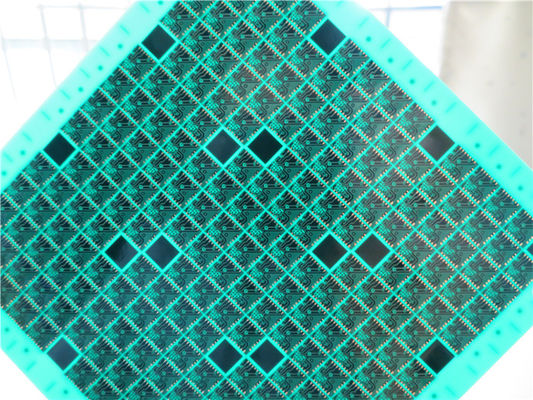

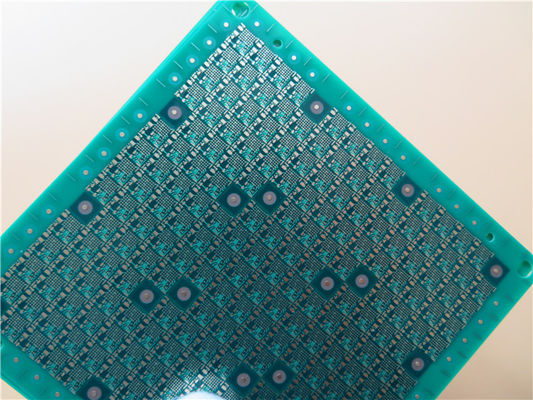

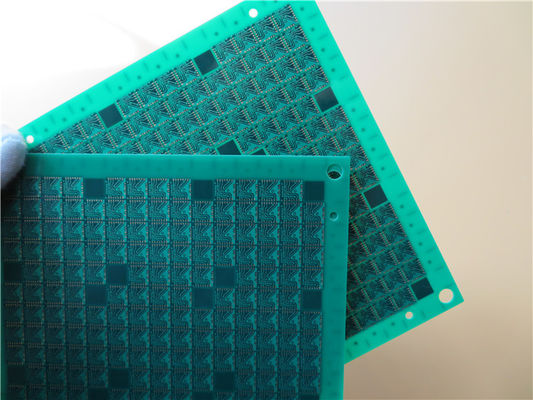

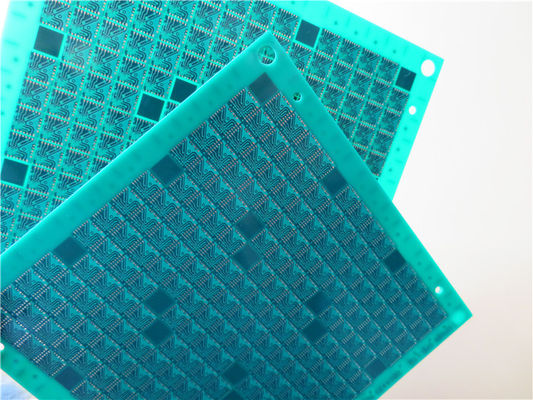

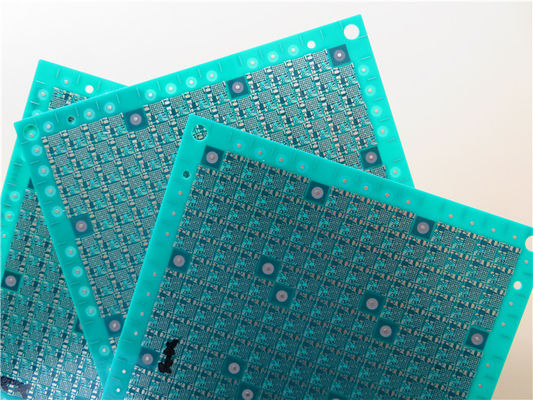

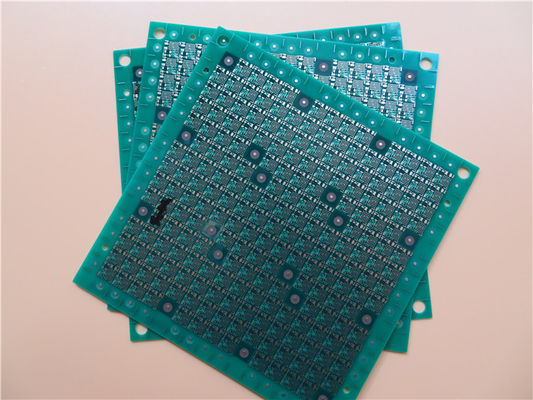

6 слоев слепых через ПКБ Ультратонкая 0,6 мм автомобильная печатная плата для отслеживания GPS

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-478.V1.0

Базовый материал:

Количество слоев:

6 слоев

Толщина ПКБ:

0.6mm ±0.1

Размер ПКБ:

100 х 103 мм = 1 PCS

Маска для сварки:

Зеленый

Шелковый экран:

- Нет.

Вес меди:

1 унция

Поверхностная отделка:

Золото погружения

Выделить:

GPS отслеживая автомобильную плату с печатным монтажом

плата с печатным монтажом 0.6mm автомобильная

0.6mm доска PCB 6 слоев

Описание продукта

С помощью заполненного ПКБ с помощью вкладки платы 0,6 мм многослойный ПКБ построенный на 6 слоях с слепым проходом для отслеживания GPS

1.1 Общее описание

Это тип 6-слойной ультратонкой печатной платы, построенной на FR-4 субстрате с Tg 135°C для применения GPS-отслеживания.6 мм толщины без шелковой пленки на зеленой сварной маске (Taiyo) и погрузного золота на подкладках. Базовый материал из Тайваня ITEQ поставляет 1 до PCB на панель. Виасы с 0,25 мм заполнены смолой и закрыты (через в подушке). Они изготовлены по IPC 6012 Класс 2 с использованием предоставленных данных Гербера.Каждая из 50 панелей упакована для отправки..

1.2 Особенности и преимущества

Соответствует требованиям RoHS и подходит для нужд тепловой надежности

Высокая сварная способность, отсутствие напряжения на платах и меньшее загрязнение поверхности ПХБ.

Комплексное управление оборудованием, техническое обслуживание и контроль процессов

Продукция и производство сертифицированы авторизованными организациями.

Принимается небольшое количество заказов

Срок доставки: >98%

1.3 Применение

Светодиодное освещение

Система интерфона

Портативный маршрутизатор WiFi

GSM-трекер

Коммерческое светодиодное освещение

Модем WiFi 4G

Контроль доступа Honeywell

Электронный контроль доступа

Усилитель частоты звука

Файловые серверы

1.4 Параметр и таблица данных

Размер ПКБ	100 х 103 мм = 1 PCS
Тип доски	Многослойные печатные платы
Количество слоев	6 слоев
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Нет
СТРАНКОВАНИЕ слоев	медь ------- 18um ((0,5 унций) + пластина TOP CS
	4 миллилитров препрег
	медь ------- 18um ((0.5oz) GND План
	4милли FR-4
	медь ------- 18um ((0,5 унций) Площадь PWR
	4 миллилитров препрег
	медь ------- 18um ((0,5 унций) Площадь PWR
	4милли FR-4
	медь ------- 18um ((0,5 унций) SIG
	4 миллилитров препрег
	медь ------- 18um ((0,5 унций) BOT PS
Технологии
Минимальные следы и пространство:	3 миллилитра/3 миллилитра
Минимальные / максимальные отверстия:	0.22/3.50 мм
Количество различных отверстий:	25
Количество отверстий:	2315
Количество измельченных слотов:	0
Количество внутренних отрезков:	0
Управление импеданцией	- Нет.
Материал для доски
Эпоксид стекла:	FR-4, ITEQ IT140 TG>135, er<5.4
Окончательная фольга внешняя:	1 унция
Внутренняя конечная фольга:	0.5 унций
Окончательная высота ПХБ:	00,6 мм ± 0.1
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Золото погружения 0,025 мкм над 3 мкм Никель (14,4% площади)
Маска для сварки применяется:	Сверху и снизу, минимум 12 микрон
Цвет маски для сварки:	Зеленый, TAIYO PSR-2000 GT600D
Тип паяльной маски:	LPSM
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	Не требуется шелкопряда.
Цвет легенды компонента	Не требуется шелкопряда.
Наименование или логотип производителя:	Не требуется шелкопряда.
ВИА	Плотное отверстие ((PTH), слепое через и через крышку на CS и PS, проемы не видны.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	00,15 мм.
Площадь:	0.0030" (0,076 мм)
Толерантность сверла:	0.002" (0,05 мм)
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

1.5 Конструкция для изготовления (2)

Серийный номер.	Процедура	Положение	Производственные мощности
			Большой объем (S<100 м2)	Средний объем (S<10 м2)	Прототип ((S<1m2)
			Большой объем (S<100 м2)	Средний объем (S<10 м2)	Прототип ((S<1m2)
14	Ламинирование	Толерантность толщины ламината	ПКБ толщиной ± 10%	ПКБ толщиной ± 10%	ПКБ толщиной ±8%
15		Максимальная толщина ламината	40,0 мм	60,0 мм	70,0 мм
16		Точность выравнивания ламината	≤±5 миллилитров	≤±4 милли	≤±4 милли
17	Сверло (18um, 35um, 70um и т.д. являются готовой меди. Если не упоминается медь, готовый 1 унция является значения по умолчанию)	Минимальный диаметр сверла	0.2 мм	0.2 мм	0.2 мм
18		Минимальный диаметр роутера	0.60 мм	0.60 мм	0.60 мм
19		Минимальное допустимое значение слотов PTH	± 0,15 мм	± 0,15 мм	±0,1 мм
20		Максимальное соотношение сторон	1:08	1:12	1:12
21		Толерантность отверстий	± 3 миллилитра	± 3 миллилитра	± 3 миллилитра
22		Пространство от пояса к поясу	6 миллионов (одинаковая сеть), 12 миллионов (разные сети)	6 миллионов (одинаковая сеть), 14 миллионов (разные сети)	4 миллиона (одинаковая сеть), 12 миллионов (разные сети)
23		Пространство от отверстия к отверстию	12 миллионов (одинаковая сеть), 16 миллионов (разные сети)	12 миллионов (одинаковая сеть), 16 миллионов (разные сети)	10 миллионов (одинаковая сеть), 14 миллионов (разные сети)
24	Гравирование	Минимальная ширина гравированного логотипа	10мл ((18мм), 12мл (35мм), 12мл ((70мм)	8миллиметров (18мм), 10миллиметров (35мм), 12миллиметров (70мм)	6милли ((18мм), 8милли ((35мм), 12милли ((70мм)
25	Гравирование	Коэффициент резки	1.6-2.2	1.6-2.2	1.6-2.2
26	Внешний слой ((18um, 35um, 70um и т.д. являются готовой меди. Если не упоминается меди, готовый 1 унция является значения по умолчанию)	Минимальный диаметр прокладки	20 миллилитров	16 миллилитров	16 миллилитров
27		Диаметр блока Min.BGA	12 миллиметров	12 миллиметров	10 миллилитров
28		Минимальный пробег и расстояние между ними	5/5мл ((18мм)	4/4мл ((18мм)	3/3.5мл ((18мм)
			5/5мл ((35мм)	4/4мл ((35мм)	3/4мл ((35мм)
			7/9мл ((70мм)	6/8мл ((70мм)	6/7мл ((70мм)
			9/11mil ((105um)	8/10мл ((105мм)	8/9мл ((105мм)
			13/13мл ((140мм)	12/12мл ((140мм)	12/11мл ((140мм)
29		Минимальная сетка	10/10мл ((35мм)	8/8мл ((35мм)	4/8мл ((35мм)
30		Min.space (проводник к прокладке, прокладка к прокладке)	6мл ((18мм)	5мл ((18мм)	4мл ((18мм)
			6 миллиметров (~ 35 мм)	5мл ((35мм)	4милли ((35мм)
			9мл ((70мм)	8мл ((70мм)	7мл ((70мм)
			11мл ((105мм)	10мл ((105мм)	9мл ((105мм)
			13 миллиметров (~ 140 мм)	12 миллиметров (~ 140 мм)	11мл (~ 140мм)

6 слоев слепых через ПКБ Ультратонкая 0,6 мм автомобильная печатная плата для отслеживания GPS 1
