2.0мм ПКБ Автомобильная печатная плата Двухсторонняя CTI 600

Печатная плата с высоким CTI 600 ВИзготовлен на основе FR-4 толщиной 2,0 мм, с HASL и потайными отверстиями.

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

Общее введение

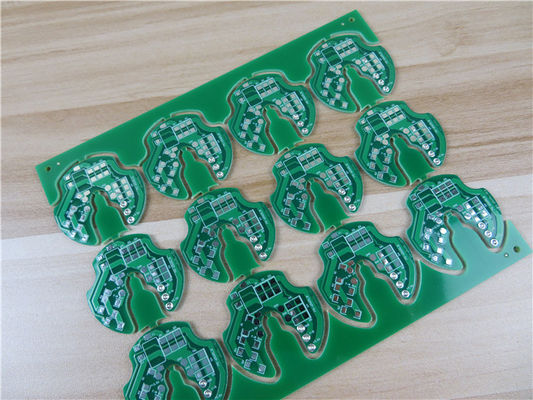

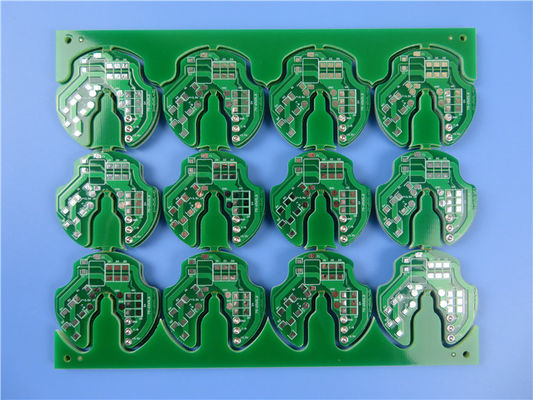

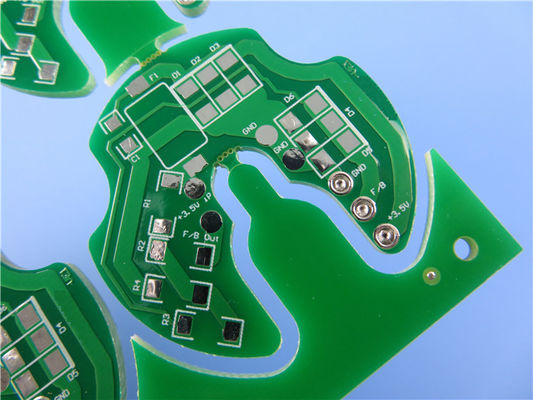

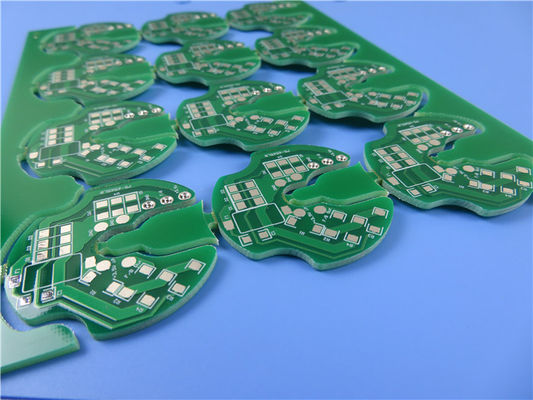

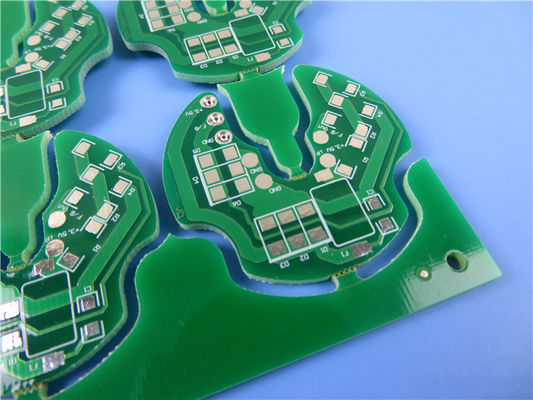

Это тип односторонней печатной платы, построенной на подложке FR-4 с напряжением CTI 600 В. Это печатная плата толщиной 2,0 мм с простыми дорожками, зеленой паяльной маской и белой шелкографией. Поверхность колодок выравнивается горячим воздухом, не содержит свинца. На направляющей расположены 3 потайных отверстия. Панель состоит из 12 отдельных досок.

Характеристики печатной платы

Приложения

ПКП, ЖК-дисплей, телевизор

Холодильник

Поставщик электроэнергии

Стиральная машина

Что такое сравнительный индекс отслеживания (КТИ)?

Здесь CTI — это качественный элемент, который относится к ламинату с медным покрытием, который широко используется в домашних электроприборах или других электрических устройствах высокого напряжения (110 В, 220 В). Это смоделированное состояние, при котором печатная плата загрязняется в рабочей среде, что приводит к утечке или короткому замыканию в зазоре между дорожками на поверхности печатной платы, что сопровождается выделением тепла и обугливанием.

Суть эксперимента заключается в том, что 50 капель 0,1% раствора хлорида аммония непрерывно капают между двумя точками на поверхности печатной платы, по 30 секунд на каждую каплю, включая для проведения теста переменный ток высокого напряжения. Сначала попробовал 300 В для генерации тока 1 А. На поверхности находится раствор хлорида аммония, поэтому после включения тока он создает сопротивление, которое также выделяет тепло, затем раствор медленно испаряется. Включено второе падение и до 50 капель, чтобы проверить, есть ли утечка на печатной плате или нет. Если на печатной плате ток утечки составляет 0,1 А и время превышает 0,5 секунды, это считается отказом.

Качество CTI ламината относится к величине внешнего приложенного напряжения и без провала в 50 падений. Если вышеупомянутые 300 В пройдены, мы можем увеличить напряжение до 400 В, 500 В или 600 В до высокого значения перед выходом из строя, что соответствует данным CTI ламинита.

Bicheng предлагает печатные платы с высоким CTI (высокий CTI 600 В FR-4 и материал с алюминиевой основой), которые работают в таких суровых условиях высокого напряжения, грязи и влажности.

Стандарт IEC 112 имеет 3 степени следующим образом:

Согласно стандарту IEC, чем меньше размер подложки класса CTI, тем выше устойчивость к трекингу. Обычный диапазон FR-4: 175–225 В.

Технический паспорт FR-4 с CTI 600В

Возможности печатной платы Bicheng (FR-4) 2022 г.
