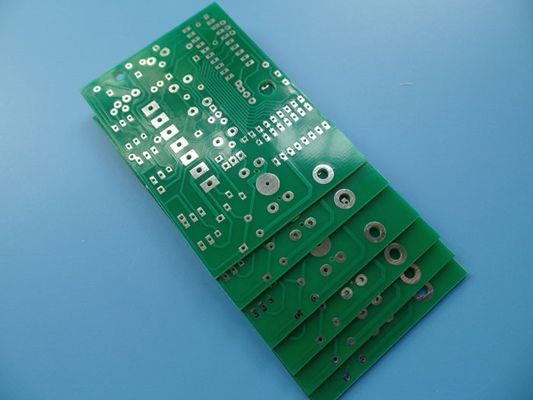

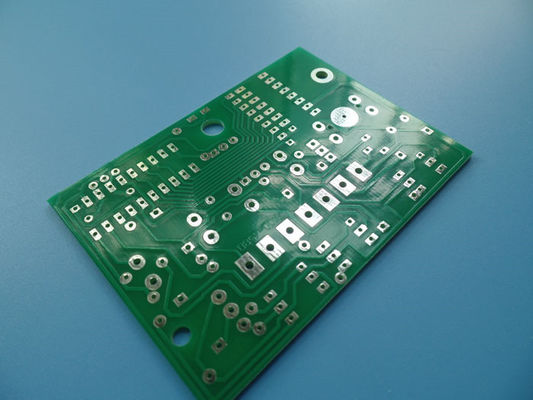

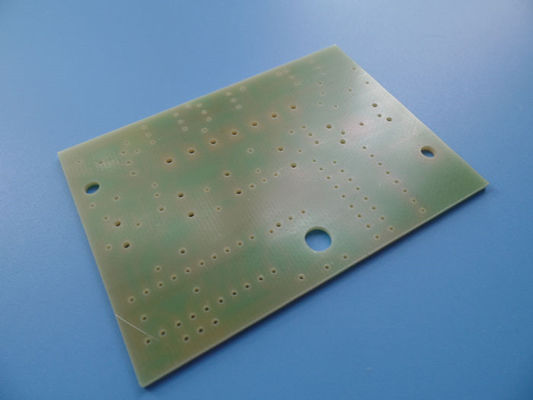

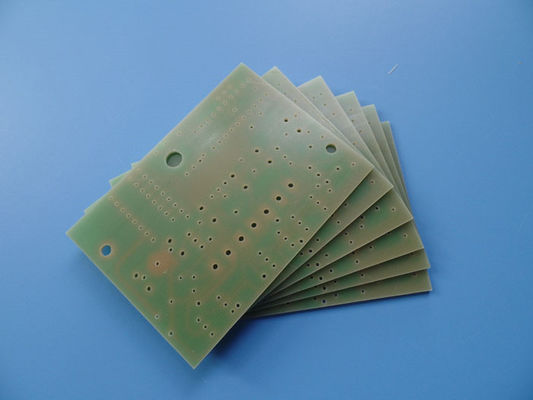

Однослойная плата с печатным монтажом односторонняя PCB FR-4 с бессвинцовым HASL для переключателя
1.1 Общее описание
Это тип однослойной печатной платы, построенной на подложке FR-4 с Tg 130°C для применения в переключателях. Толщина 1,6 мм, без шелкографии на зеленой паяльной маске (Taiyo) и HASL на контактных площадках. Базовый материал — тайваньская компания ITEQ, поставляющая по 1 печатной плате на панель. Они изготовлены в соответствии со стандартом IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждые 25 панелей упаковываются для отправки.
1.2 Особенности и преимущества
Отличное смачивание во время пайки компонентов, что позволяет избежать коррозии меди.
Правильная производственная инструкция (МИ)
Бесплатная трафаретная прокладка отправлена новому пользователю
1.3 Приложения
Электродвигатели
Наружная Wi-Fi-антенна
Генератор сигналов
Изолированный преобразователь постоянного тока в постоянный ток
Системы контроля физического доступа
1.4 Параметры и паспорт
| РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ |
62 х 41,6 мм = 1 шт. |
| ТИП ПЛАТЫ |
Односторонняя печатная плата |
| Количество слоев |
1 слой |
| Компоненты для поверхностного монтажа |
нет |
| Компоненты сквозного отверстия |
ДА |
| СТАКАП СЛОЕВ |
Медь ------- 35 мкм (1 унция) Верхний слой |
| ФР-4 1,5 мм |
| ТЕХНОЛОГИЯ |
|
| Минимальный след и пространство: |
8мил/9мил |
| Минимальное/Максимальное количество отверстий: |
0,5/7,1 мм |
| Количество различных отверстий: |
5 |
| Количество просверленных отверстий: |
47 |
| Количество фрезерованных пазов: |
0 |
| Количество внутренних вырезов: |
0 |
| Контроль импеданса |
нет |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
ФР-4 1,5 мм, Tg>130℃ |
| Финальная фольга внешняя: |
1 унция |
| Конечная внутренняя фольга: |
0 унций |
| Окончательная высота печатной платы: |
1,6 мм ±0,16 |
| ПОКРЫТИЕ И ПОКРЫТИЕ |
|
| Поверхностная обработка |
Выравнивание пайкой горячим воздухом (HASL), без свинца, Sn>=2,54 мкм |
| Паяльная маска применяется к: |
Внизу, минимум 12 микрон |
| Цвет паяльной маски: |
Глянцевый зеленый, Taiyo PSR-2000GT600D |
| Тип паяльной маски: |
ЛПСМ |
| КОНТУР/РЕЗКА |
Маршрутизация |
| МАРКИРОВКА |
|
| Сторона легенды компонента |
шелкография не требуется |
| Цвет легенды компонента |
шелкография не требуется |
| Название или логотип производителя: |
Никаких особых требований |
| С ПОМОЩЬЮ |
Сквозное отверстие без покрытия (NPTH) |
| РЕЙТИНГ ВОСПЛАМЕНЯЕМОСТИ |
Сертификат UL 94-V0 МИН. |
| ДОПУСКИ НА РАЗМЕРЫ |
|
| Контурный размер: |
0,0059 дюйма (0,15 мм) |
| Покрытие платы: |
0,0030 дюйма (0,076 мм) |
| Допуск сверла: |
0,002 дюйма (0,05 мм) |
| ТЕСТ |
100% электрические испытания перед отправкой |
| ТИП ПРЕДОСТАВЛЯЕМОГО ОБЪЕКТА |
файл электронной почты, Gerber RS-274-X, PCBDOC и т. д. |
| ЗОНА ОБСЛУЖИВАНИЯ |
Во всем мире, глобально. |
1.5 Возможности наших управляющих плат в 2020 году
1. Слепые переходы, Скрытые переходы N+8+N
2. Гибкие печатные схемы
3. Тяжелые медные доски 10 унций
4. Класс МПК 2, Класс МПК 3.
5. Бессвинцовая печатная плата (соответствует RoHS)
6. Многослойные печатные платы до 32.
7. Печатная плата с металлическим сердечником (MCPCB).
8. Производитель печатных плат, соответствующий RoHS
9. Жесткая гибкая печатная плата
10. RF печатная плата/высокочастотная печатная плата
11. Сквозное отверстие, BGA, Gold Finger, Edge купол.
12. Переходное отверстие, заполненные переходные отверстия
