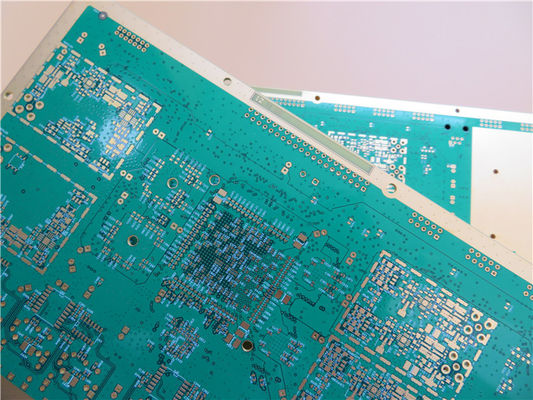

12 PCB золота погружения слоя 2.0mm для передачи сигнала

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-468.V1.0

Базовый материал:

Количество слоев:

12 слоя

Толщина ПКБ:

20,0 мм ± 10%

Размер ПКБ:

257 x 171,5 мм = 1 PCS = 1 дизайн

Маска для сварки:

Зеленый

Шелковый экран:

Белый

Вес меди:

1 унция

Поверхностная отделка:

Золото погружения

Выделить:

PCB золота погружения 12 слоев

PCB золота погружения 2.0mm

2.0mm PCB 12 слоев

Описание продукта

Монтажная плата плакировкой никеля/золота PCB золота погружения с BGA и через в пусковую площадку для передачи сигнала

1,1 общее описание

Это тип разнослоистого PCB построенный на субстрате FR-4 с Tg 135°C для применения передачи сигнала со следом меди 12 слоев. 2,0 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и золотом погружения на пусковых площадках. Основное вещество от поставлять ITEQ одиночный вверх по PCB. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 20 доск упакованы для пересылки.

1,2 особенности и преимущества

Неэтилированные собрания с максимальной температурой reflow 260℃.

Длинная продолжительность хранения (оно можно хранить на больше чем 1 год в сумке вакуума)

Улучшил скорость передачи сигнала

Производство PCB на необходимых спецификациях.

Быстрая и своевременная доставка

UL узнал и RoHS Директивн-уступчивое

Возможность PCB прототипа

1,3 применения

Заряжатель солнечной батареи

Отслежыватель корабля

Приемник GPS

Модем SMS

Антенна Multicoupler

Телефонные системы

1,4 параметр и технические спецификации

РАЗМЕР PCB	257 x 171.5mm=1PCS=1design
ТИП ДОСКИ	Разнослоистый PCB
Количество слоев	12 слоя
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	медь ------- ВЕРХНЕЕ 17um (1oz) +plate 25um
	130 um prepreg 1080 x 2
	медь ------- L02 35um (1oz)
	150um ядр FR-4
	медь ------- L03 35um (1oz)
	130 um prepreg 1080 x 2
	медь ------- L04 35um (1oz)
	150um ядр FR-4
	медь ------- L05 35um (1oz)
	130 um prepreg 1080 x 2
	медь ------- L06 35um (1oz)
	150um ядр FR-4
	медь ------- L07 35um (1oz)
	130 um prepreg 1080 x 2
	медь ------- L08 35um (1oz)
	150um ядр FR-4
	медь ------- L09 35um (1oz)
	130 um prepreg 1080 x 2
	медь ------- L10 35um (1oz)
	150um ядр FR-4
	медь ------- L11 35um (1oz)
	130 um prepreg 1080 x 2
	медь ------- СРЕДСТВО 17um (0.5oz) +plate 25um
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	mil 4 mil/4
Минимальные/максимальные отверстия:	0,25 mm/3,0 mm
Количество различных отверстий:	26
Количество буровых скважин:	4013
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса	НЕТ
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	FR-4, ITEQ IT-140, Tg>135℃, er<5>
Окончательная фольга внешняя:	1oz
Окончательная фольга внутренняя:	1oz
Окончательная высота PCB:	2.0mm ±10%
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения (ENIG) (2 никель µ µ» сверх 100»)
Припаяйте маску для того чтобы примениться к:	Верхний и нижний, минимум 12micon.
Цвет маски припоя:	Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания	Белый, IJR-4000 MW300, Taiyo поставило.
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	Покрытый через отверстие (PTH), через палаточное. Vin в пусковой площадке под пакетом BGA
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059" (0.15mm)
Плакировка доски:	0,0030" (0.076mm)
Допуск сверла:	0,002" (0.05mm)
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

1,5 преимущества доск PCB с Electroless никелем и золотом погружения

(1) плоская поверхность

Самая важная особенность что поверхность всех пусковых площадок совершенно плоска, соответствие к основной медной поверхности, со всеми краями пусковой площадки и следа покрытыми никелем/золотом.

(2) низкий тариф дефекта

Веская причина для выбора защиты поверхности золота погружения сильно уменьшенная интенсивность отказов во время собрания и паять сравненных с припо-покрытыми и горячевоздушными выровнянными досками. Она особенно истинна доск тонкой линии с компонентным тангажом 0,5 mm (20 mils) или более менее.

(3) Solderability

Solderability высоко но паяя время немного длинные (о 5 секундах.) сравненное с паять волны (3seconds.)

(4) сохранность формы

В виду того что доски не подвергаются к температурам над 90° c (194° f) во время изготовления, сохранность формы высока. Это большого значения screen-printing затир припоя на досках тонкой линии SMT потому что лучшая пригонка между восковкой и картиной достигана чем в случае доск припоя покрытых и горячевоздушных выровнянных.
