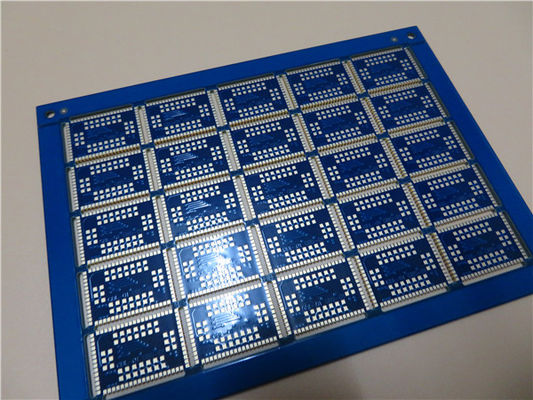

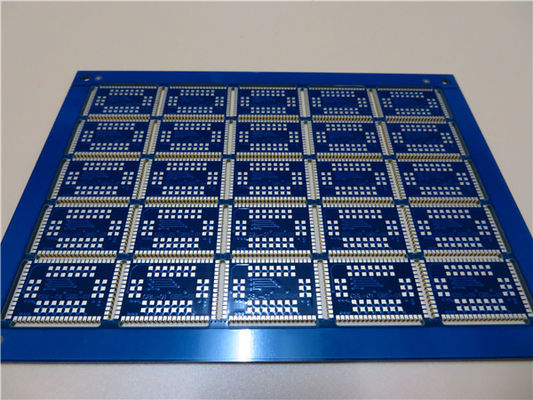

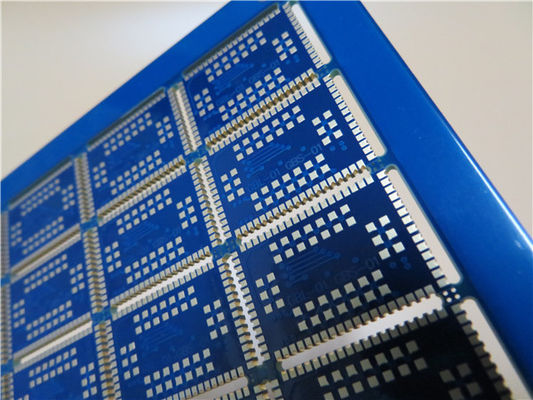

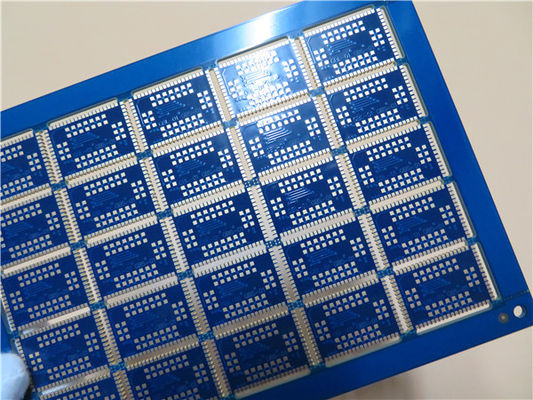

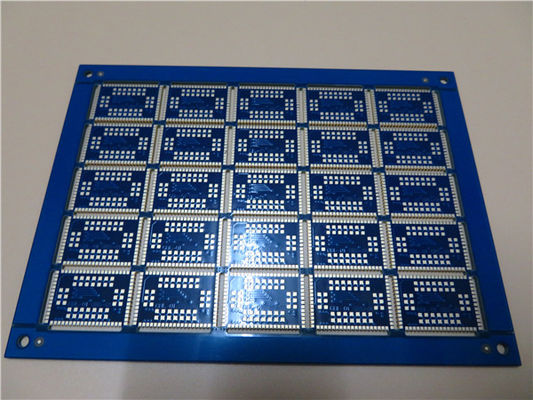

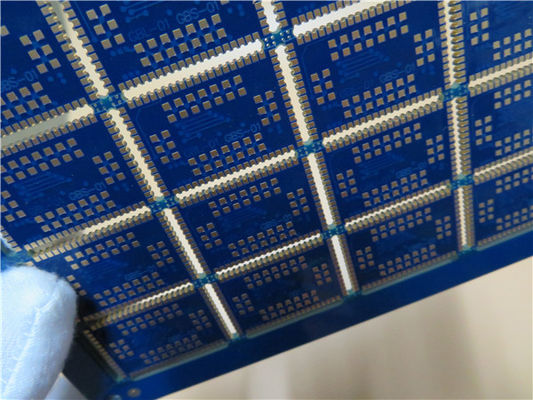

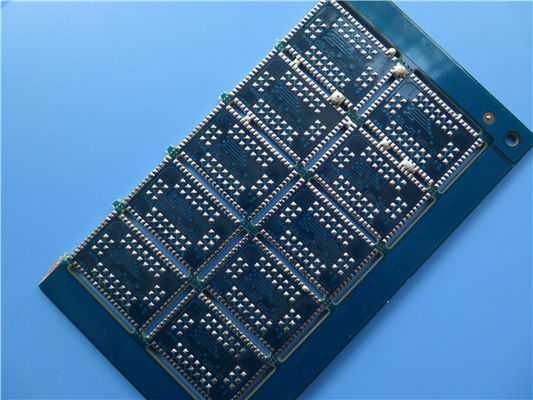

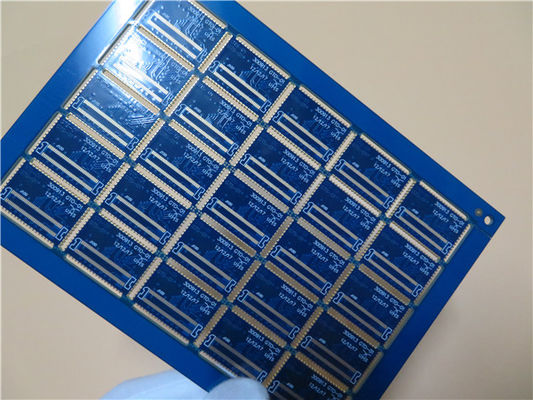

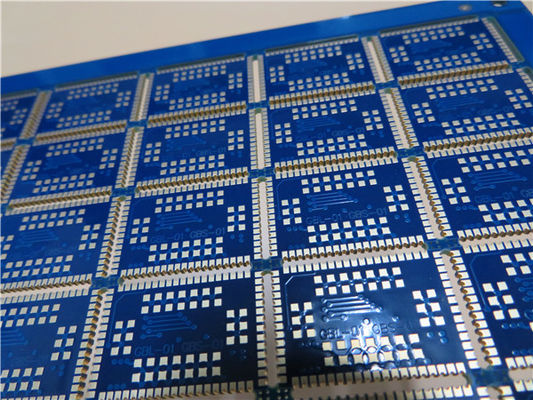

Изготовление прототипа печатной платы Многослойная монтажная плата печатной платы, построенная на основе FR-4 с кромочным покрытием
1.1 Общее описание
Это тип многослойной печатной платы, построенной на подложке FR-4 с Tg 135°C для применения атомных ускорителей. Он имеет толщину 1,6 мм, с белой шелкографией (Taiyo) на синей паяльной маске (Onstatic) и иммерсионным золотом на контактных площадках. Базовый материал поставляется компанией Shengyi, поставляющей 25 печатных плат на панель. Они изготовлены в соответствии со стандартом IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждые 25 панелей упаковываются для отправки.
1.2 Особенности и преимущества
Бессвинцовые сборки с максимальной температурой оплавления 260 ℃.
Хорошая стойкость к окислению и хорошее рассеивание тепла.
Хороший экранирующий эффект
Электрические испытания и испытания высоким напряжением
8000 типов печатных плат в месяц
Нет минимального количества заказа. В наличии 1 штука.
Бесплатное тестирование прототипа печатной платы
1.3 Приложения
Устройство GPS-слежения
Электрические трансформаторы
USB-модемы
Портативные звуковые системы
Игровой плеер
1.4 Параметры и паспорт
| РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ |
160,06 х 114,2 мм = 25 шт. |
| ТИП ПЛАТЫ |
Многослойная печатная плата |
| Количество слоев |
4-слойная печатная плата |
| Компоненты для поверхностного монтажа |
ДА |
| Компоненты сквозного отверстия |
ДА |
| СТАКАП СЛОЕВ |
Верхний слой --- 0,018 мм +покрытие |
| ПП 2116 (54%) + 1080(64%)+2116(54%) |
| Внутренний слой 1 --- 0,018 мм |
| Сердечник FR-4 --- 0,79 мм |
| Внутренний слой 2 --- 0,018 мм |
| ПП 2116 (54%) + 1080(64%)+2116(54%) |
| Нижний слой --- 0,018 мм +покрытие |
| ТЕХНОЛОГИЯ |
|
| Минимальный след и пространство: |
7,8 млн / 7,1 млн |
| Минимальное/Максимальное количество отверстий: |
0,4 мм/3,175 мм |
| Количество различных отверстий: |
5 |
| Количество просверленных отверстий: |
491 |
| Количество фрезерованных пазов: |
60 |
| Количество внутренних вырезов: |
0 |
| Контроль импеданса: |
0 |
| Количество золотых пальцев: |
0 |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
ФР-4 Tg135℃, S1141, Шэнъи |
| Финальная фольга внешняя: |
1 унция |
| Конечная внутренняя фольга: |
0,5 унции |
| Окончательная высота печатной платы: |
1,6 мм ±0,16 |
| ПОКРЫТИЕ И ПОКРЫТИЕ |
|
| Поверхностная обработка |
Иммерсионное золото (22,5%) 0,1 мкм поверх никеля 3 мкм |
| Паяльная маска применяется к: |
ВЕРХ и НИЗ, минимум 12 микрон |
| Цвет паяльной маски: |
Синий, R-500 BL, Onstatic |
| Тип паяльной маски: |
ЛПСМ |
| КОНТУР/РЕЗКА |
Маршрутизация |
| МАРКИРОВКА |
|
| Сторона легенды компонента |
ВЕРХ и НИЗ. |
| Цвет легенды компонента |
Белый, S-380W, Тайё |
| Название или логотип производителя: |
Отмечено на плате в проводнике и ножках СВОБОДНАЯ ЗОНА |
| С ПОМОЩЬЮ |
сквозное отверстие с покрытием (PTH), минимальный размер 0,3 мм. |
| РЕЙТИНГ ВОСПЛАМЕНЯЕМОСТИ |
Сертификат UL 94-V0 МИН. |
| ДОПУСКИ НА РАЗМЕРЫ |
|
| Контурный размер: |
0,0059" |
| Покрытие платы: |
0,0029 дюйма |
| Допуск сверла: |
0,002 дюйма |
| ТЕСТ |
100% электрическое испытание перед отправкой |
| ТИП ПРЕДОСТАВЛЯЕМОГО ОБЪЕКТА |
файл электронной почты, Gerber RS-274-X, PCBDOC и т. д. |
| ЗОНА ОБСЛУЖИВАНИЯ |
Во всем мире, глобально. |
1.5 Возможность быстрой доставки
| Типы |
Нормальное время выполнения (≦1 м2) |
Быстрое время выполнения (≦1 м2) |
| 2л |
5 дней |
1 день |
| 4л |
5 дней |
2 дня |
| 6л |
6 дней |
3 дня |
| 8л |
7 дней |
4 дня |
| 10л |
9 дней |
6 дней |
| 12л |
10 дней |
6 дней |
| 14л |
13 дней |
7 дней |
| 16л |
14 дней |
7 дней |
| 18л |
15 дней |
9 дней |
| 20л |
16 дней |
10 дней |
| 22л |
17 дней |
11 дней |
| 24л |
18 дней |
12 дней |
| 26л |
19 дней |
13 дней |
| 28л |
20 дней |
14 дней |
| 30л |
21 день |
15 дней |
| 32л |
22 дня |
16 дней |
| >32 слоя |
В ожидании |
В ожидании |
Примечание:
1. Время выполнения заказа указано для нового заказа.
2.Исключая воскресенье и праздничные дни
3. Ежедневно действует ограничение на количество заказов.
4. Исключить время доставки
5. Исключите специальные методы, такие как тяжелая медь, отслаиваемая маска, слепые/заглубленные отверстия и т. д.
6.Исключить общение по инженерным вопросам.
