Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-477.V1.0

Базовый материал:

Количество слоев:

6 слоев

Толщина печатной платы:

1.6mm ±0.16

Размер печатной платы:

540,99 x 87,50 мм = 1UP

Паяльная маска:

Зеленый

Шелкография:

белый

Медная масса:

1 унция

Поверхностная обработка:

Погружение Золото

Выделить:

Плата с печатным монтажом золота погружения автомобильная

Плата с печатным монтажом FR4 Tg170 автомобильная

PCB высокой плотности FR4 Tg170

Описание продукта

Многослойная печатная плата высокой плотности с помощью печатной платы с заполненной печатной платой с иммерсионным золотом для устройств GPS-слежения

1.1 Общее описание

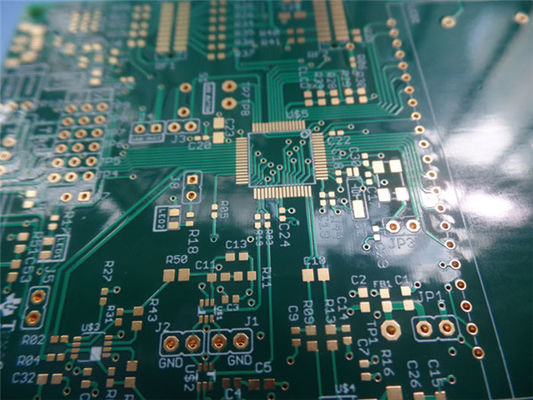

Это тип 6-слойной печатной платы, построенной на подложке FR-4 Tg170 для применения устройств GPS-слежения. Толщина 1,6 мм, белая шелкография на зеленой паяльной маске и иммерсионное золото на контактных площадках. Базовый материал изготовлен компанией ITEQ, поставляющей одну отдельную плату. Переходные отверстия диаметром 0,3 мм заполнены смолой и покрыты плоской пластиной (площадка переходного отверстия). Они изготовлены в соответствии со стандартом IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждые 25 досок упаковываются для отправки.

1.2 Особенности и преимущества

Соответствует RoHS и подходит для требований высокой тепловой надежности.

Превосходная плоскостность поверхности компонентов, монтируемых CSP, для снижения частоты отказов во время сборки и пайки.

Испытание на надежность, испытание на сопротивление изоляции и испытание на ионное загрязнение.

Мастерская площадью 16000 квадратных метров

предложение на 12 часов

Никакие жалобы на качество не предназначены для экономии денег.

1.3 Приложения

Инверторы

ADSL-маршрутизатор

Промышленный компьютер

Анализ погоды

1.4 Параметры и паспорт

Количество слоев	6
Тип платы	Многослойная печатная плата
Размер платы	54,99 х 87,50 мм = 1 UP
Толщина платы	1,6 мм +/- 0,16
Материал доски	ФР-4
Поставщик материалов для досок	ИТЕК
Значение Tg материала платы	170℃

Толщина меди PTH	≥20 мкм (см. подробную информацию о стенке отверстия)
Толщина внутреннего слоя меди	35 мкм (1 унция)
Толщина поверхности меди	35 мкм (1 унция)

Тип паяльной маски и номер модели.	ЛПСМ, PSR-2000GT600D
Поставщик паяльной маски	ТАЙЁ
Цвет паяльной маски	Зеленый
Количество паяльных масок	2
Толщина паяльной маски	13ум

Тип чернил для шелкографии	ТАЙЁ, IJR-4000 MW300
Поставщик шелкографии	ТАЙЁ
Цвет шелкографии	Белый
Количество шелкографии	1

Минимальный след (мил)	7 миллионов
Минимальный зазор (мил)	4,9 млн

Поверхностная обработка	Погружение Золото
Требуется RoHS	Да
Коробление	0,25%
Сверлильный стол (мм)
Т1	1.000
Т2	3.175

Испытание на термический удар	Пройдено, 288±5℃, 10 секунд, 3 цикла. Никакого расслаивания, никаких вздутий.
Тест на паяемость	Пройдено, 255±5℃,5 секунд Площадь смачивания Минимум 95%
Функция	100% прохождение электрического испытания
Качество изготовления	Соответствие IPC-A-600H и IPC-6012C, класс 2.
Сверлильный стол (мм)	Т1: 0,600
	Т2: 0,700
	Т3:0.800
	Т4: 1.000
	Т5: 1.100
	Т6: 1.250
	Т7: 1.850
	Т8: 4.000
	Т9: 4.325

1.5 Проектирование для производства (1)

Серийный номер.	Процедура	Элемент	Производственные возможности
			Большой объем (S<100 м²)	Средний объем (S<10 м²)	Прототип(S<1м²)
			Большой объем (S<100 м²)	Средний объем (S<10 м²)	Прототип(S<1м²)
1	Внутренний слой (18 мкм, 35 мкм, 70 мкм и т. д. — готовая медь. Если не упомянута медь, готовая 1 унция — это значение по умолчанию)	Минимальная изоляция слоев	0,1 мм	0,1 мм	0,06 мм
2		Мин.дорожка и интервал	5/5мил(18ум)	4/4 мил (18 мкм)	3/3,5 мил (18 мкм)
3			5/5мил(35ум)	4/4мил(35ум)	3/4 мил (35 мкм)
4			7/9мил(70ум)	6/8мил(70ум)	6/7мил(70ум)
5			9/11мил(105ум)	8/10мил(105ум)	8/9мил(105ум)
6			13/13мил(140ум)	12/12мил(140ум)	12/11мил(140ум)
7		Мин. расстояние от сверла до кондуктора	4 слоя 10 мил, 6 слоев 10 мил, 8-12 слоев 12 мил	4 слоя 8 мил, 6 слоев 8 мил, 8-12 слоев 10 мил, 14-20 слоев 14 мил, 22-32 слоя 18 мил	4 слоя 6 мил, 6 слоев 6 мил, 8-14 слоев 8 мил, 16-22 слоя 12 мил, 24-32 слоя 14 мил
8		Мин.ширина кольцевого кольца на внутреннем слое	4 слоя 10 мил (35 мкм), ≥6 слоев 14 мил (35 мкм)	4 слоя 8 мил (35 мкм), ≥6 слоев 12 мил (35 мкм)	4 слоя 6 мил (35 мкм), ≥6 слоев 10 мил (35 мкм)
9		Ширина изоляционного кольца внутреннего слоя (мин)	10 мил (35 мкм)	8 мил (35 мкм)	6 мил (35 мкм)
10		Минимальный диаметр контактной площадки	20 мил (35 мкм)	16 мил (35 мкм)	16 мил (35 мкм)
11		Мин. расстояние от края платы до проводника (без обнажения меди) (внутренний слой)	14 мил (35 мкм)	12 мил (35 мкм))	8 мил (35 мкм)
12		Максимальный вес меди (внутренний слой и внешний слой)	3 унции (105 мкм)	4 унции (140 мкм)	6 унций (210 мкм)
13		Сердечник с различной медной фольгой с обеих сторон	/	18/35,35/70 мкм	18/35,35/70 мкм
