Через заполненный PCB через в PCB монтажной платы 0.6mm пусковой площадки разнослоистый построенный на 6 слоях со слепым через для отслеживать GPS

Via Filled PCB Via in Pad Circuit Board 0.6mm Multilayer PCB Built On 6 Layer With Blind Via for GPS Tracking
Via Filled PCB Via in Pad Circuit Board 0.6mm Multilayer PCB Built On 6 Layer With Blind Via for GPS Tracking Via Filled PCB Via in Pad Circuit Board 0.6mm Multilayer PCB Built On 6 Layer With Blind Via for GPS Tracking Via Filled PCB Via in Pad Circuit Board 0.6mm Multilayer PCB Built On 6 Layer With Blind Via for GPS Tracking Via Filled PCB Via in Pad Circuit Board 0.6mm Multilayer PCB Built On 6 Layer With Blind Via for GPS Tracking Via Filled PCB Via in Pad Circuit Board 0.6mm Multilayer PCB Built On 6 Layer With Blind Via for GPS Tracking

Большие изображения :  Через заполненный PCB через в PCB монтажной платы 0.6mm пусковой площадки разнослоистый построенный на 6 слоях со слепым через для отслеживать GPS

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-460.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Базовый материал: FR-4 Количество слоев: 6 слоев
Толщина ПКБ: 0.6 мм +/- 0.01 Размер ПКБ: 100 х 103 мм = 1 PCS
Маска для сварки: Зеленый Вес меди: 0.5oz
Поверхностная отделка: Золото погружения
Выделить:

Высокотемпературная монтажная плата IATF16949

,

монтажная плата 1.6mm высокотемпературная

,

PCB 1.6mm четырехслойный



С помощью заполненного ПКБ с помощью вкладки платы 0,6 мм многослойный ПКБ построенный на 6 слоях с слепым проходом для отслеживания GPS

(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)



Общее описание

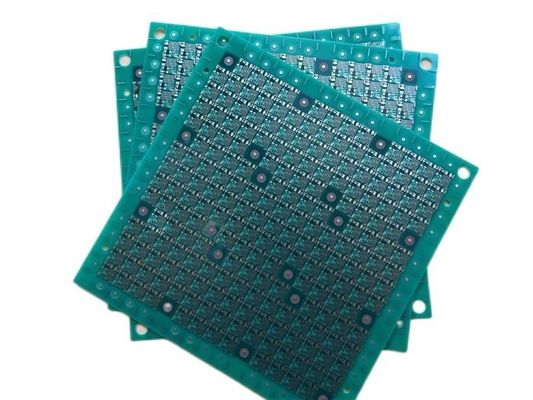

Это тип 6-слойной ультратонкой печатной платы, построенной на FR-4 субстрате с Tg 135°C для применения GPS-отслеживания.6 мм толщины без шелковой пленки на зеленой сварной маске (Taiyo) и погрузного золота на подкладках. Базовый материал из Тайваня ITEQ поставляет 1 до PCB на панель. Виасы с 0,25 мм заполнены смолой и закрыты (через в подушке). Они изготовлены по IPC 6012 Класс 2 с использованием предоставленных данных Гербера.Каждая из 50 панелей упакована для отправки..



Особенности и бэнeподходит

1. через в конструкции подставки уменьшается индуктивная реактивность и емкостная реактивность линии передачи;

2Погруженная золотая отделка обладает высокой сварной способностью, отсутствием напряжения на платах и меньшим загрязнением поверхности ПХБ;

3. Продукция и изготовление сертифицированы уполномоченными организациями;

4Уровень первого производства продуктов, подлежащих субсидированию: > 95%;

5Прототип ПКБ с возможностью производства в больших объемах;

6- Срочность доставки: >98%;

7Более 18+ лет опыта работы с ПХБ;

8Класс 2 / Класс 3 IPC;



Спецификации ПХБ

Размер ПКБ 100 х 103 мм = 1 PCS
Тип доски Многослойные печатные платы
Количество слоев 6 слоев
Компоненты поверхностного монтажа Да, да.
С помощью отверстий Нет
СТРАНКОВАНИЕ слоев медь ------- 18um ((0,5 унций) + пластина TOP CS
4 миллилитров препрег
медь ------- 18um ((0.5oz) GND План
4милли FR-4
медь ------- 18um ((0,5 унций) Площадь PWR
4 миллилитров препрег
медь ------- 18um ((0,5 унций) Площадь PWR
4милли FR-4
медь ------- 18um ((0,5 унций) SIG
4 миллилитров препрег
медь ------- 18um ((0,5 унций) BOT PS
Технологии
Минимальные следы и пространство: 3 миллилитра/3 миллилитра
Минимальные / максимальные отверстия: 0.22/3.50 мм
Количество различных отверстий: 25
Количество отверстий: 2315
Количество измельченных слотов: 0
Количество внутренних отрезков: 0
Управление импеданцией - Нет.
Материал для доски
Эпоксид стекла: FR-4, ITEQ IT140 TG>135, er<5.4
Окончательная фольга внешняя: 1 унция
Внутренняя конечная фольга: 0.5 унций
Окончательная высота ПХБ: 00,6 мм ± 0.1
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка Золото погружения 0,025 мкм над 3 мкм Никель (14,4% площади)
Маска для сварки применяется: Сверху и снизу, минимум 12 микрон
Цвет маски для сварки: Зеленый, TAIYO PSR-2000 GT600D
Тип паяльной маски: LPSM
Контур/резка Маршрутизация
Маркировка
Страна легенды компонента Не требуется шелкопряда.
Цвет легенды компонента Не требуется шелкопряда.
Наименование или логотип производителя: Не требуется шелкопряда.
ВИА Плотное отверстие ((PTH), слепое через и через крышку на CS и PS, проемы не видны.
Оценка воспламеняемости UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура: 00,15 мм.
Площадь: 0.0030" (0,076 мм)
Толерантность сверла: 0.002" (0,05 мм)
ТЕСТ 100% электрическое испытание до отправки
Тип поставляемого произведения искусства файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ По всему миру, по всему миру.




Заявления

- Светодиодный свет.

- Система интерфона.

-Портативный роутер Wi-Fi

- GPS-отслеживатель

- Коммерческое светодиодное освещение

- Модем WiFi 4G.

- Контроль доступа Honeywell.

- Электронный контроль доступа

- Усилитель частоты звука.

- Серверы файлов



Через заполненный PCB через в PCB монтажной платы 0.6mm пусковой площадки разнослоистый построенный на 6 слоях со слепым через для отслеживать GPS 0



Посредством в падеж (VIP)

В настоящее время плата становится все более плотной и взаимосвязанной, и больше нет места для этих проводов и подложки, соединяющих отверстия.Процесс прокола отверстий на подкладках возникает в исторический моментКороче говоря, отверстия, проложенные через прокладку, забиваются или заполняются изоляционной смолой методом пропускания экрана, а затем сушат, измельчают, а затем электрополируют.так что вся поверхность ПКБ покрыта медью, и больше через отверстия не видно.



Эффект от входа в модуль также очень очевиден: например, улучшение электрической производительности и надежности электронных продуктов, сокращение провода передачи сигнала,уменьшенная индуктивная реактивность и емкостная реактивность линии электропередачи, и снижение внутренних и внешних электромагнитных помех.



Давайте посмотрим на основной процесс входа в модуль.
