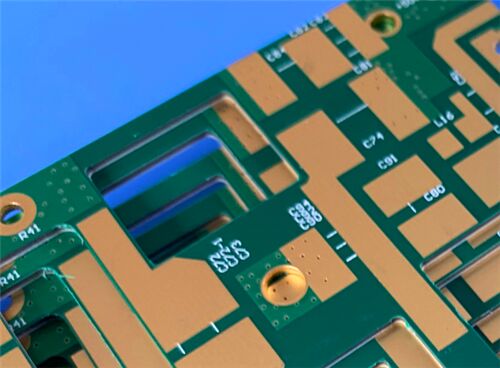

20-слойная печатная плата HDI TU-872 SLK TG200 Low Dk, высокоскоростная плата

Эта печатная плата представляет собой 20-слойную монтажную плату высокой плотности с модифицированным эпоксидным диэлектриком FR4 TU-872 SLK с рейтингом TG200. Асимметричная медная конфигурация состоит из внутренней меди толщиной 0,5 унции и внешней меди толщиной 1 унции, при этом толщина готовой платы достигает 3 мм. Двусторонняя зеленая паяльная маска в сочетании с белой шелкографией покрывает поверхность платы, а обработка поверхности никелем-палладием-золотом премиум-класса обеспечивает стабильную проводимость поверхности. В соответствии со строгими критериями IPC-класса 3, этот усовершенствованный лазерныйHDI печатная платаобъединяет прецизионные схемы импеданса и полностью заполненные смолой переходные отверстия. Обладая надежной стабильностью размеров, эта высокоскоростная печатная плата с низкими потерями легко вписывается в высокопроизводительное вычислительное оборудование, телекоммуникационные базовые станции и высокочастотные серверные структуры.

Характеристики печатной платы

Формат графического изображения и стандарт соответствия

Формат графического изображения: представлен в Gerber RS-274-X, универсальном промышленном формате для высокоточных многослойных плат HDI.

Уровень качества: IPC-Class-3, высший промышленный стандарт для высоконадежного электронного оборудования.

Доступность: поддерживает глобальную доставку для удовлетворения спроса в различных странах.

Представление подложки TU-872 SLK

TU-872 SLK — это модифицированный эпоксидный диэлектрик FR4 премиум-класса, изготовленный из высококачественной смолы и армированный стандартным тканым волокном из E-стекла. Этот материал с низкими потерями обладает низкой диэлектрической проницаемостью и низким коэффициентом рассеяния, обеспечивая высокоскоростную цифровую передачу и многослойные высокочастотные схемы. Он обеспечивает отличную совместимость с экологически чистыми процессами, не содержащими свинца, и традиционными рабочими процессами FR4, обеспечивая высокую адаптируемость для сложных многослойных структур ламинирования.

TU-872 SLK обладает превосходными физическими и химическими характеристиками, включая замечательную влагостойкость, оптимизированное тепловое расширение по оси Z, стабильную химическую инертность и стабильные тепловые характеристики. Включенные соединения аллильной сетки повышают структурную прочность и надежную устойчивость к CAF. Постоянные значения Dk/Df обеспечивают стабильные электрические характеристики в различных частотных диапазонах, что делает эту подложку надежным вариантом для высокопроизводительного вычислительного и коммуникационного оборудования.

Основные характеристики материала

Преимущества производительности и обработки

Равномерные низкие электрические свойства Dk/Df для надежной работы на высоких скоростях и частотах.

Усовершенствованное тепловое расширение по оси Z сдерживает тепловую деформацию во время циклов ламинирования.

Надежная стойкость CAF предотвращает коррозию проводящей анодной нити.

Высокая влагостойкость для использования во влажных и суровых рабочих условиях.

Отличная однородность размеров, постоянная толщина и превосходная плоскостность.

Надежная механическая стойкость для сквозных архитектур и процедур пайки.

Полная совместимость с бессвинцовой сборкой и основными рабочими процессами обработки FR4.

Типичные области применения Ту-872 СЛК

TU-872 SLK служит высокоскоростным диэлектриком с низкими потерями, хорошо подходящим для коммерческой коммуникационной и вычислительной инфраструктуры премиум-класса:

-Радиочастотная схема и модули обработки высокочастотных сигналов

-Объединительные платы и материнские платы для высокопроизводительных вычислительных систем.

-Линейные карты связи и промышленное оборудование для хранения данных.

- Материнские платы серверов и оборудование базовых станций связи.

-Офисные сетевые маршрутизаторы и средства широкополосной передачи сигнала
