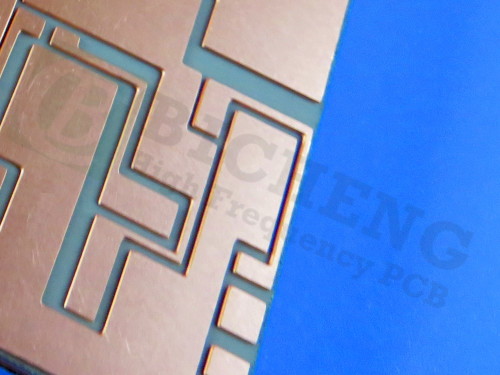

TU-865 PCB Двусторонняя 10 OZ Тяжелая медная жесткая схема

В постоянно развивающемся мире электроники надежность и производительность не подлежат обсуждению. Мы с гордостью представляем нашу усовершенствованную двухслойную печатную плату, изготовленную из материала TU-865, безгалогенного высокопроизводительного ламината, предназначенного для работы в самых сложных условиях. Эта печатная плата разработана для обеспечения исключительных электрических характеристик, термической стабильности и устойчивости к воздействию окружающей среды, что делает ее идеальным выбором для широкого спектра приложений.

Обзор продукта
Наша двухслойная печатная плата создана в соответствии с самыми высокими стандартами качества и надежности. Вот основные характеристики:

Тип платы: 2-слойная жесткая печатная плата

Материал: ТУ-865 (безгалогеновый, высокая Tg)

Паяльная маска: обе стороны, зеленая.

Шелкография: Верхняя сторона, белая.

Поверхностная обработка: ENIG (электрическое никель-иммерсионное золото)

Толщина доски: 3,0 мм ± 10%

Размер платы: 120 мм x 210 мм (1 шт. на панель)

Минимальный размер отверстия: 0,4 мм

Толщина паяльной маски: 100 мкм

Ширина трассы/интервал: 600 мкм (минимум)

Сборка печатной платы
Конструкция этой печатной платы тщательно разработана для обеспечения оптимальной производительности:

Верхний слой: медь 350 мкм

Сердечник: TU-865, 3000 мкм (соответствует IPC-4101/24)

Нижний слой: медь 350 мкм.

Эта прочная конструкция обеспечивает превосходную целостность сигнала, управление температурным режимом и механическую стабильность.

Почему материал ТУ-865?
TU-865 меняет правила игры в материалах для печатных плат, предлагая уникальное сочетание высокой надежности и превосходных электрических характеристик. Вот что выделяет его:

Высокая температура стеклования (Tg): 200°C (ДСК) и 185°C (ТМА), что обеспечивает стабильность при высоких температурах.

Низкая диэлектрическая проницаемость: 4,4 при 10 ГГц, что минимизирует потери сигнала и повышает его целостность.

Низкий коэффициент рассеяния: 0,014 при 10 ГГц, что снижает потери энергии в высокочастотных приложениях.

Влагостойкость: 0,13%, что обеспечивает надежность во влажной среде.

Совместимость с бессвинцовой обработкой: Соответствует современным производственным требованиям.

Функция Anti-CAF: предотвращает образование проводящих анодных нитей, повышая долгосрочную надежность.

Экологичность: не содержит галогенов, соответствует мировым экологическим стандартам.

Основные характеристики этой печатной платы
Исключительная термическая стабильность: выдерживает суровые температурные циклы, что делает его идеальным для применения при высоких температурах.

Превосходные электрические характеристики: низкая диэлектрическая проницаемость и коэффициент рассеяния обеспечивают минимальные потери сигнала.

Прочные механические свойства: отличная стабильность размеров и влагостойкость для надежной работы в суровых условиях.

Соответствие экологическим требованиям: безгалогеновый материал поддерживает экологически чистые производственные процессы.

Высокая надежность: возможность защиты от CAF и совместимость с бессвинцовыми продуктами обеспечивают длительный срок службы.

Приложения
Эта печатная плата предназначена для отраслей, требующих высокой надежности и производительности в сложных условиях:

Автомобильная промышленность: идеально подходит для блоков управления двигателем, датчиков и информационно-развлекательных систем, которым требуется долговечность и термическая стабильность.

Телекоммуникации и базовые станции: Обеспечивает стабильную передачу сигнала и надежность в высокочастотных приложениях.

Серверы и центры обработки данных: обеспечивают стабильную производительность при высоких рабочих нагрузках и термических нагрузках.

Промышленная электроника: подходит для суровых условий, включая автоматизацию производства и силовую электронику.

Глобальная доступность
Наши двухслойные печатные платы из материала TU-865 доступны по всему миру, что гарантирует вам доступ к высококачественным и надежным печатным платам независимо от того, где расположены ваши предприятия.

Почему выбирают нас?
Бескомпромиссное качество: соответствует стандартам IPC-класса 2, что обеспечивает надежность и производительность.

Усовершенствованные материалы: TU-865 обеспечивает исключительные тепловые, электрические и экологические свойства.

Индивидуальные решения: адаптированы к вашим конкретным требованиям к дизайну и применению.

Глобальная поддержка: надежная доставка и техническая помощь по всему миру.

Заключение
Наша двухслойная печатная плата из материала TU-865 — идеальное решение для отраслей, где требуется высокая надежность, превосходная производительность и соответствие экологическим требованиям. Независимо от того, разрабатываете ли вы автомобильные системы, телекоммуникационную инфраструктуру или промышленную электронику, эта печатная плата обеспечит надежность и производительность, необходимые для успеха.

Свяжитесь с нами сегодня, чтобы узнать больше или запросить ценовое предложение! Давайте работать вместе, чтобы воплотить в жизнь ваши инновационные проекты.
