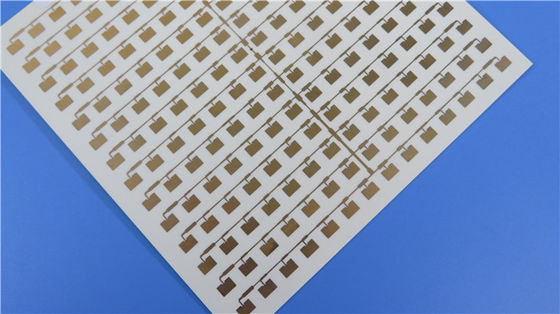

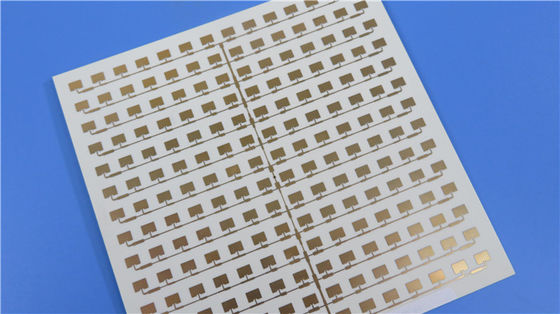

Частота коротковолнового диапазона доски PCB RT/Duroid 6035HTC 10mil Rogers для фильтров

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-125.V1.0

Базовый материал:

наполненные Керамическ смеси PTFE

Количество слоев:

Двухслойная, многослойная, гибридная печатная плата

Толщина ПКБ:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Размер ПКБ:

≤400 мм х 500 мм

Маска для сварки:

Зеленый, черный, голубой, желтый, красный etc.

Вес меди:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностная отделка:

Обнаженная медь, HASL, ENIG, OSP etc…

Выделить:

доска PCB 10mil Rogers

Керамическая заполненная доска PCB PTFE Rogers

Разнослоистая доска PCB Rogers

Описание продукта

Двухсторонний высокочастотный ПКБ Роджерса10 миллилитровRT/duroid 6035HTC с погружением золота для фильтров

(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)

Материалы RT/duroid 6035HTC высокочастотных цепей Rogers Corporation представляют собой керамические композиты PTFE для использования в высокомощных радиочастотных и микроволновых приложениях.С теплопроводностью почти 2в 4 раза больше стандартных продуктов RT/duroid 6000; и медная фольга (электродепозитная и обратная обработка) с отличной долгосрочной тепловой стабильностью, ламинированные RT/duroid 6035HTC являются исключительным выбором для применения на высокой мощности.

Особенности/преимущества:

1Высокая теплопроводность

Улучшенное диэлектрическое рассеивание тепла позволяет снизить рабочую температуру для применения высокой мощности

2. Тангенс низких потерь

Отличная высокочастотная производительность

3Термостабильная низкопрофильная и обратная обработка медная фольга

Сниженные потери вставки и отличная тепловая стабильность следов

4- Усовершенствованная система наполнения

Улучшенная способность к бурению и увеличенный срок службы инструмента по сравнению с материалами, содержащими алюминиевый спирт

Некоторые типичные применения:

1Усилители высокой мощности RF и микроволновые

2Усилители мощности, соединители, фильтры

3Комбинаторы, разделители мощности.

Данный листNT1 религияДюроид6035HTC

NT1 дюроид 6035HTC Типичное значение
Недвижимость	NT1 резкий рост	Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	3.50±0.05	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,ε Процесс	3.50±0.05	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование	3.6	Z		8 ГГц - 40 ГГц	Метод дифференциальной длины фазы
Диэлектрическая постоянная,εПроектирование	3.6	Z		8 ГГц - 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания	0.0013	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5
Тепловой коэффициент ε	-66	Z	ppm/°C	-50°C до 150°C	mod IPC-TM-650, 2.5.5.5
Сопротивляемость объема	108		MΩ.cm	А.	IPC-TM-650, 2.5.17.1
Сопротивляемость поверхности	108		MΩ	А.	IPC-TM-650, 2.5.17.1
Размерная стабильность	-0.11 -0.08	CMD MD	мм/м (мл/дюйм)	0.030" 1 унция фольги EDC Толщина после выгравирования "+E4/105	IPC-TM-650 2.4.39А
Модуль тяги	329 244	MD CMD	Кпси	40 часов @ 23°C/50RH	ASTM D638
Поглощение кислорода	0.06		%	D24/23	IPC-TM-650 2.6.2.1 ASTM D570
Коэффициент теплового расширения (-50 °C до 288 °C)	19 19 39	X Y Z	ppm/°C	23°C / 50% RH	IPC-TM-650 2.4.41
Теплопроводность	1.44		В/м/к	80°C	АСТМ C518
Плотность	2.2		gm/cm³	23°C	ASTM D792
Прочность медной кожуры	7.9		ПЛИ	20 сек. @ 288 °C	IPC-TM-650 2.4.8
Возгораемость	V-0				UL 94
Совместимость с процессом без свинца	Да, да.

Способность ПКБ(NT1 религияДюроид6035HTC)

ПКБ-материал:	ПТФЕ-композиты, наполненные керамикой
Наименование:	NT1 резиновый металл
Диэлектрическая постоянная:	3.50±0.05
Количество слоев:	Двухслойный, многослойный, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ:	10мл (0,254 мм), 20мл ((0,508 мм), 30мл (0,762 мм), 60мл ((1,524 мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, OSP и т.д.

Частота коротковолнового диапазона доски PCB RT/Duroid 6035HTC 10mil Rogers для фильтров 0
