Подробная информация о продукции
Домой > продукты >

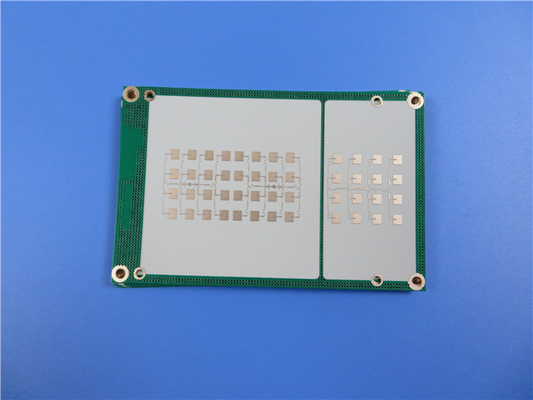

8 миллилоров Роджерса 4003C ПКБ

8 миллилоров Роджерса 4003C ПКБ

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-086.V1.0
Базовый материал:
Стеклянные усиленные ламинаты углерода керамические
Количество слоев:
1 слой, 2 слоя, многослойный, гибридный тип (смешанный)
Толщина ПКБ:
8mil (0.203mm), 12mil (0.305mm), 20mil (0.508mm); 32mil (0.813mm), 60mil (1.524mm)
Размер ПКБ:
≤ 400 мм х 500 мм
Маска для сварки:
Зеленый, черный, синий, желтый, красный и т.д.
Шелковый экран:
Белый, черный etc
Вес меди:
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Поверхностная отделка:
Обнаженная медь, HASL, ENIG, олово погружения, OSP, etc.
Выделить:

доска PCB 8mil Rogers

,

Доска PCB ISO9001 Rogers

Описание продукта



Rogers 4003C высокочастотный ПКБс 8 миллилитров, 12 миллилитров, 20 миллилитров, 32 миллилитров и 60 миллилитров Покрытие с погружением золота, серебра, олова и OSP

(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)



Привет всем,

Сегодня мы представим высокочастотные печатные платы, построенные на ламинатах RO4003C.



RO4003C - это стеклянный ткань, армированный гидроуглеводородным смолой, керамический ламинат от Rogers Corporation,который имеет очень похожие электрические свойства на ПТФЕ и его обработка похожа на эпоксидную смолу (стеклянный ткань).



Теперь давайте посмотрим на 5 преимуществ ламината RO4003C.

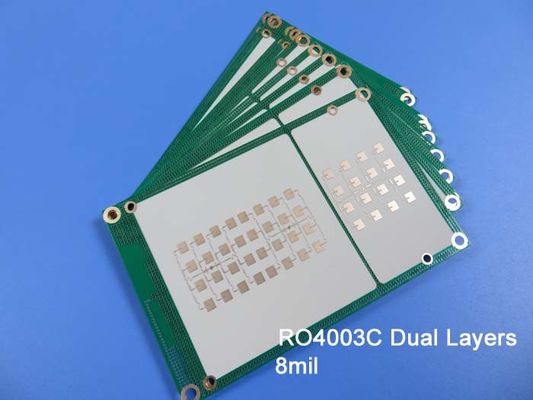

8 миллилоров Роджерса 4003C ПКБ 0



1Улучшенная высокочастотная работа

Материалы RO4003C представляют собой наполненные углеводородными керамическими ламинатами, которые предназначены исключительно для предоставления превосходных высокочастотных характеристик, в отличие от ПТФЕ.



2Уменьшенные диэлектрические потери

Низкие диэлектрические потери приводят к исключительной электрической производительности и позволяют применять при высоких частотах работы.



3Соответствующие электрические свойства на всех частотах

Материал RO4003C обладает постоянными электрическими свойствами в широком диапазоне частот, что делает его идеальным выбором для микроволновых микросхем, сопоставляющих сетей,и управляемые импедансные линии передачи.



4Низкий тепловой коэффициент диэлектрической постоянной

RO4003C обладает отличной стабильностью измерений из-за его низкого теплового коэффициента диэлектрической постоянной,который необходим для построения смешанных диэлектрических многослойных ПКБ и обеспечения надежной проходки через отверстия.



5. Экономическая эффективность

Ламинат RO4003C может быть обработан с использованием автоматизированных систем обработки и оборудования для очистки медных поверхностей без использования специализированных методов.Его свойства делают его экономически выгодным вариантом для массового производства.



Способность ПКБ

ПКБ-материал: Стеклоусиленные углеводородные керамические ламинированные материалы
Код: RO4003C
Диэлектрическая постоянная: 3.38 ± 0,05 (процесс)
3.55 (конструкция)
Количество слоев: 1 слой, 2 слоя, многослойный, гибридный тип (смешанный)
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ: 8 миллиметров (0,203 мм), 12 миллиметров (0,305 мм), 20 миллиметров (0,508 мм)
32 миллиметра (0,813 мм), 60 миллиметров (1,524 мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, погружение олово, OSP, и т.д.




Двусторонние платы на RO4003C доступны в различных толщинах, таких как 12 миллилитров, 16 миллилитров, 20 миллилитров, 32 миллилитров и 60 миллилитров.Он используется в различных типичных и нетрадиционных микроволновых / радиочастотных приложений, такие как антенны базовых станций, усилители мощности, RFID, радары и датчики и т.д.



Основной цвет ПХБ RO4003C белый.



Многослойные печатные платы

На различных ядрах RO4003C, многослойные платы конфигурации. Например, 4-слойная плата на 12-миллиллиметровом ядре и 20-миллиметровом ядре RO4003C, или 4-слойный PCB на двух ядрах 32mil RO4003C.На электрическую длину радиочастотных линий на схеме большое влияние оказывает фиксированная толщина ядра.



Гибридные ПХБ

Чтобы сэкономить на производственных затратах, но не уменьшить потерю сигнала в высокочастотной среде, было создано производство смешанного давления с FR-4.Технология смешанной платы является зрелой и популярной на рынке.

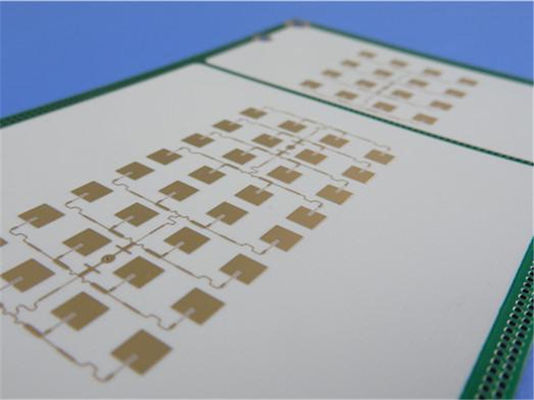

8 миллилоров Роджерса 4003C ПКБ 1



Мы специализируемся на предоставлении вам прототипов, небольших партий и услуг по массовому производству.



Если у вас есть какие-либо требования к этому типу ПХБ, пожалуйста, свяжитесь с нами.



Спасибо за чтение.
