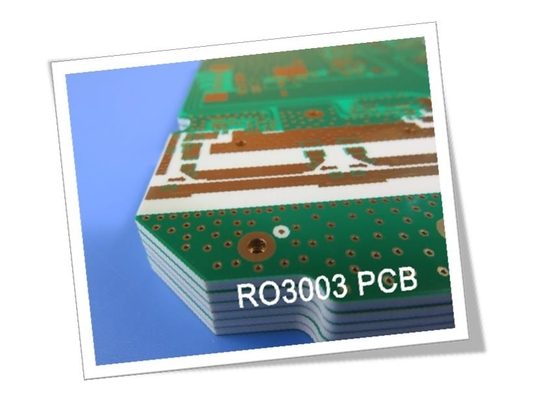

Rogers RO3003 Высокочастотная печатная платас толщиной покрытия 10, 20, 30 и 60 мил: иммерсионное золото, иммерсионное серебро, иммерсионное олово и HASL
(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)
Всем привет,
Сегодня мы поговорим о высокочастотных печатных платах RO3003.
Ламинаты для высокочастотных цепей RO3003 представляют собой композиты из ПТФЭ с керамическим наполнителем, предназначенные для использования в коммерческих микроволновых и радиочастотных устройствах. Его очевидной характеристикой является то, что электрические характеристики являются исключительными, а механические свойства стабильными и постоянными. Это позволяет нашим дизайнерам разрабатывать конструкции многослойных плат, чувствуя себя свободно и свободно, не сталкиваясь с проблемами коробления или надежности.
Давайте посмотрим на некоторые функции и приложения.
Прежде всего, низкие диэлектрические потери, DF=0,001, его можно использовать в приложениях до 77 ГГц.

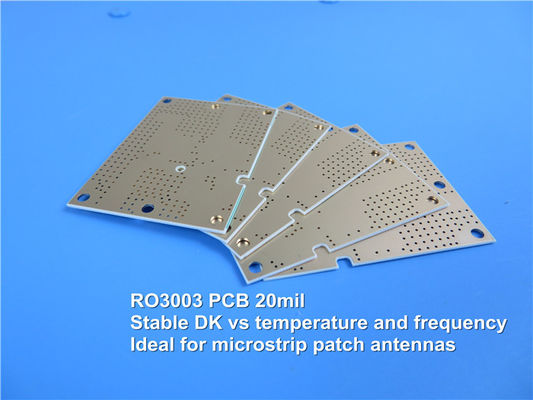

Во-вторых, стабильная диэлектрическая проницаемость в зависимости от температуры и частоты, это идеальный материал для полосовых фильтров, микрополосковых патч-антенн и генераторов, управляемых напряжением.
В-третьих, отличные механические свойства в зависимости от температуры, надежность полосовой и многослойной конструкции плат.
В-четвертых, однородные механические свойства, он подходит для использования с гибридными конструкциями многослойных плит из эпоксидного стекла.
Наконец, низкий коэффициент расширения в плоскости, соответствующий меди, позволяет создавать более надежные сборки для поверхностного монтажа; идеально подходит для применений, чувствительных к изменению температуры, и демонстрирует превосходную стабильность размеров.
НашВозможности печатной платы(РО3003)
| Возможности печатной платы |
| Материал печатной платы: |
Композит из ПТФЭ с керамическим наполнением |
| Обозначение: |
РО3003 |
| Диэлектрическая проницаемость: |
3,0 ±0,04 (процесс) |
| 3.0 (дизайн) |
| Количество слоев: |
1-слойная, 2-слойная, многослойная, гибридная печатная плата |
| Вес меди: |
0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм) |
| Толщина печатной платы: |
10 мил (0,254 мм), 20 мил (0,508 мм) |
| 30 мил (0,762 мм), 60 мил (1,524 мм) |
| Размер печатной платы: |
≤400 мм х 500 мм |
| Паяльная маска: |
Зеленый, черный, синий, желтый, красный и т. д. |
| Поверхностная обработка: |
Голая медь, HASL, ENIG, OSP и т. д. |
| |
|
Высокочастотные печатные платы RO3003 доступны в двухсторонней, многослойной и гибридной конструкции, вес меди от 0,5 до 2 унций, толщина от 0,3 до 1,6 мм, максимальный размер 400 на 500 мм, обработка поверхности голой медью, выравнивание горячим воздухом, иммерсионное золото и т. д.

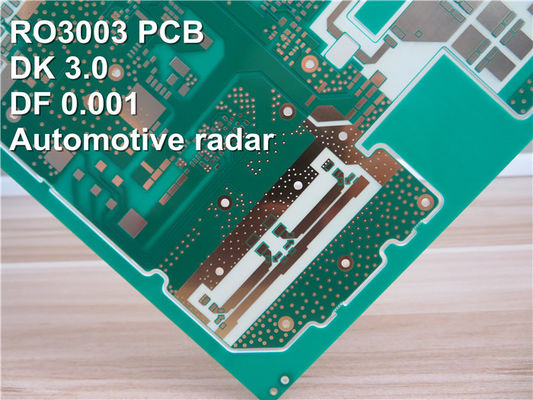

Типичные приложенияобластьприменение автомобильных радаров, пусилители мощности и антенны, дспутник прямого вещания и т. д.
Основной цвет печатной платы RO3003 — белый.
Процесс производства высокочастотной печатной платы RO3003 аналогичен стандартной печатной плате из ПТФЭ, поэтому он подходит для массового производства, завоевывая выгодный рынок.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
Спасибо за ваше чтение.
Приложение: Технический паспорт RO3003
| RO3003 Типичное значение |
| Свойство |
РО3003 |
Направление |
Единицы |
Состояние |
Метод испытания |
| Диэлектрическая проницаемость, εПроцесс |
3,0±0,04 |
З |
|
10 ГГц/23 ℃ |
IPC-TM-650 2.5.5.5 Зажатая полосковая линия |
| Диэлектрическая проницаемость, εДизайн |
3 |
З |
|
От 8 ГГц до 40 ГГц |
Метод дифференциальной длины фазы |
| Коэффициент рассеивания, tanδ |
0,001 |
З |
|
10 ГГц/23 ℃ |
МПК-ТМ-650 2.5.5.5 |
| Термический коэффициент ε |
-3 |
З |
ppm/℃ |
10 ГГц от -50 ℃ до 150 ℃ |
МПК-ТМ-650 2.5.5.5 |
| Стабильность размеров |
0,06
0,07 |
Х
Да |
М-м-м |
КОНД А |
МПК-ТМ-650 2.2.4 |
| Объемное сопротивление |
107 |
|
МОм.см |
КОНД А |
МПК 2.5.17.1 |
| Поверхностное сопротивление |
107 |
|
МОм |
КОНД А |
МПК 2.5.17.1 |
| Модуль упругости |
930
823 |
Х
Да |
МПа |
23℃ |
АСТМ Д 638 |
| Поглощение влаги |
0,04 |
|
% |
Д48/50 |
МПК-ТМ-650 2.6.2.1 |
| Удельная теплоемкость |
0,9 |
|
Дж/г/к |
|
Рассчитано |
| Теплопроводность |
0,5 |
|
Ж/М/К |
50℃ |
АСТМ Д 5470 |
Коэффициент теплового расширения
(от -55 до 288 ℃) |
17
16
25 |
Х
Да
З |
ppm/℃ |
23℃/50% относительной влажности |
МПК-ТМ-650 2.4.4.1 |
| Тд |
500 |
|
℃ ТГА |
|
АСТМ Д 3850 |
| Плотность |
2.1 |
|
г/см3 |
23℃ |
АСТМ Д 792 |
| Медная корка |
12,7 |
|
Иб/ин. |
1 унция, EDC после поплавка припоя |
МПК-ТМ 2.4.8 |
| Воспламеняемость |
В-0 |
|
|
|
УЛ 94 |
| Совместимость с бессвинцовыми процессами |
Да |
|
|
|
|
