Rogers RO4350B Высокочастотная печатная плата толщиной 10 миллилитров, 20 миллилитров, 30 миллилитров и 60 миллилитров
(PCB являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Привет всем,
Сегодня мы представим высокочастотные печатные платы, построенные на ламинатах RO4350B.
RO4350B - это стеклянный ткань, армированный гидроуглеводородным смолой, керамический ламинат от Rogers Corporation,который имеет очень схожие электрические свойства с ПТФЕ/текстильным стеклянным тканем, а его обрабатываемость схожа с эпоксидной смолой/стеклянным тканем.
Причина использования ламината RO4350B
1Высокопроизводительная высокочастотная работа
Материалы RO4350B - это наполненные углеводородными керамическими ламинатами, а не ПТФЕ, которые предназначены для предоставления превосходных высокочастотных характеристик.
2Низкие диэлектрические потери
Низкие потери приводят к отличной электрической производительности и позволяют применять при высоких частотах работы.
3Стабильные электрические свойства по сравнению с частотой
Материал RO4350B обладает свойствами радиочастотных микроволновых схем, сопоставляющих сетей и управляемых импедансных линий передачи.
4Низкий тепловой коэффициент диэлектрической постоянной
Это позволяет RO4350B демонстрировать отличную размерную стабильность, свойство, необходимое для смешанных диэлектрических многослойных конструкций ПКБ и надежное просветление отверстий.
5Стоимость
Ламинат RO4350B может быть изготовлен с использованием стандартных методов FR-4, не требует специализации с помощью процессов подготовки,может обрабатываться автоматическими системами обработки и оборудованием для очистки, используемым для подготовки поверхности медиЭти свойства позволяют использовать его в массовом производстве и получить конкурентоспособную цену.
Способность ПКБ
RO4350B предлагает двухсторонние платы с толщиной от 10 до 60 миллилитров.Эти платы подходят для типичных и нетрадиционных приложений в микроволновых и радиочастотных областях, включая антенны базовых станций, усилители мощности, аттенуаторы, датчики, радары и системы RFID.
| ПКБ-материал: | Стеклоусиленные углеводородные керамические ламинированные материалы |
| Код: | Роджерс RO4350B |
| Диэлектрическая постоянная: | 30,48 ± 0,05 (процесс) |
| 3.65 (проект) |
| Количество слоев: | 1 слой, 2 слоя, многослойный, гибридный тип (смешанный) |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ПКЖ: | 10 миллиметров (0,254 мм), 20 миллиметров (0,508 мм) |
| 30 миллиметров (0,762 мм), 60 миллиметров (1,524 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, Серебро, OSP и т.д. |

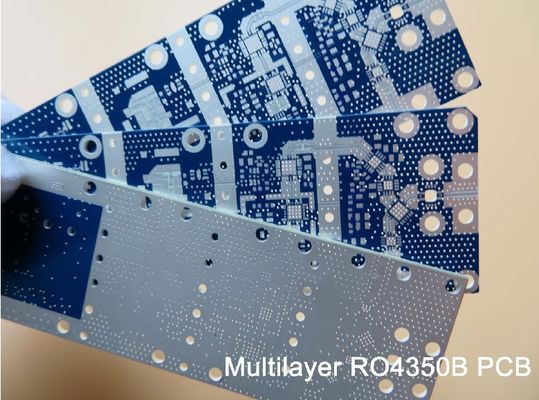

Многослойные печатные платы создаются с использованием RO4350B в качестве основного материала, с такими вариантами, как 4-слойная плата на 6,6 миллилитровом ядре, 20 миллилитровом ядре или 2 ядра 10 миллилитров.Этот подход отличается от многослойных ПХБ, изготовленных из FR-4Фиксированная толщина ядра имеет решающее значение для электрической длины радиочастотных линий на плате.
Чтобы сбалансировать экономическую эффективность с сохранением целостности сигнала в высокочастотных средах,гибридный ПКБ создается путем включения в многослойную плату стекловолокна FR-4 и RO4350BВ сигнальном слое используется высокочастотный материал, в то время как в других слоях интегрирован материал из стекловолокна FR-4.
RO4350B ПХБ
Базовый цвет ПХБ RO4350B белый.
Мы специализируемся на предоставлении вам прототипов, небольших партий и услуг по массовому производству.
