Гибкий напечатанный Polyimide монтажной платы FPC одиночный, который встали на сторону для системы телеметрии
  • Имя
  • Имя
  • Имя
  • Имя

Гибкий напечатанный Polyimide монтажной платы FPC одиночный, который встали на сторону для системы телеметрии

МОК: 1PCS
цена: USD9.99-99.99
Стандартная упаковка: Vacuum bags+Cartons
Срок доставки: 8-9 working days
Способ оплаты: T/T
Пропускная способность: 5000PCS per month
Подробности Информация
Описание продукта
Подробная информация
Place of Origin
CHINA
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Model Number
BIC-342.V1.0
Основное вещество:
Полимиде
Отсчет слоя:
Одиночная сторона
Толщина PCB:
0.15mm ±0.05
Размер PCB:
2000 x 8mm=1PCS
Маска припоя:
Белый
Поверхностный финиш:
Золото погружения
Выделить:

Гибкая напечатанная монтажная плата FPC

,

Одиночная

,

который встали на сторону монтажная плата Polyimide FPC

Описание продукта

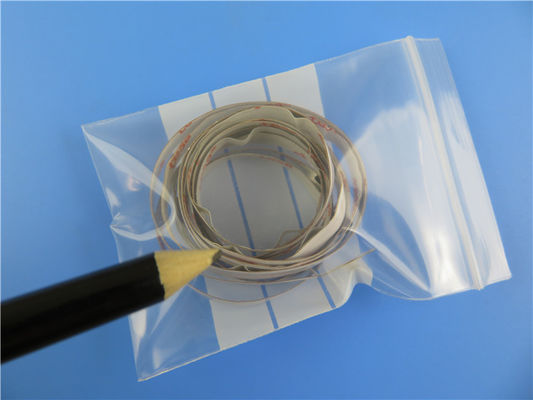

Гибкая напечатанная цепь FPC построенная на одиночном, который встали на сторону Polyimide с метрами золота покрытыми и 2 длиной для системы телеметрии

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Спецификации

РАЗМЕР PCB 2000 x 8mm=1PCS
Основное вещество: Polyimide
Количество слоев Одиночный, который встали на сторону PCB
SMT N/A
Через компоненты отверстия N/A
STACKUP СЛОЯ Медь ------- 35um (1oz)
Polyimide
Минимальные трассировка и космос: 20mil/20mil
Минимальные/максимальные отверстия: 3.0mm/3.0mm
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: 0.15mm ±0.05
Поверхностный финиш Золото погружения
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ, нижний
Цвет маски припоя: Белое Coverlay
CONTOUR/CUTTING Отрезок лазера
Укрепление: N/A
Сторона компонентного сказания НЕТ
Цвет компонентного сказания НЕТ
ЧЕРЕЗ N/A
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.


Гибкий напечатанный Polyimide монтажной платы FPC одиночный, который встали на сторону для системы телеметрии 0

Возможности 2021 FPC

Нет. Спецификации Возможности
1 Тип доски Однослойный, слой Doulbe, разнослоистый, Тверд-гибкий трубопровод
2 Основное вещество PI, ЛЮБИМЕЦ
3 Медный вес 0.5oz, 1oz, 2oz
4 Размер СИД максимальный 250 x 5000mm
5 Общий максимальный размер 250 x 2000mm
6 Толщина доски 0.03mm-3.0mm
7 Допуск толщины ±0.03mm
8 Буровая скважина Mininum 0.05mm
9 Максимальная буровая скважина 6.5mm
10 Допуск буровой скважины ±0.025mm
11 Толщина стены отверстия ≧ 8 um
12 Минимальный след/зазор однослойной доски 0.025/0.03mm
13 Минимальный след/зазор двойного слоя и разнослоистой доски 0.03/0.040mm
14 Вытравлять допуск ±0.02mm
15 Минимальная ширина сказания шелка ≧ 0.125mm
16 Минимальное Heigh сказания шелка ≧0.75mm
17 Расстояние от сказания, который нужно проложить ≧0.15mm
18 Расстояние от раскрывая маски припоя сверла Coverlay, который нужно отслеживать ≧0.03mm
19 Расстояние от раскрывая маски припоя пробивать Coverlay для того чтобы отслеживать ≧0.03mm
20 Толщина никеля погружения 100-300u»
21 Толщина золота погружения 1-3u»
22 Thicnkess олова погружения 150-400u»
23 Минимальная электрическая испытывая пусковая площадка 0.2mm
24 Минимальный допуск плана (нормальный пунш стальной прессформы) ±0.1mm
25 Минимальный допуск плана (пунш прессформы стали точности) ±0.05mm
26 Радиус Mininum угла наклона (план) 0.2mm
27 Материал Stiffner PI, FR-4, 3M слипчивое, ЛЮБИМЕЦ, стальной лист
28 RoHs Да
29 Цвет маски припоя Желтый, белый, черный, зеленый

Гибкий напечатанный Polyimide монтажной платы FPC одиночный, который встали на сторону для системы телеметрии 1Гибкий напечатанный Polyimide монтажной платы FPC одиночный, который встали на сторону для системы телеметрии 2Гибкий напечатанный Polyimide монтажной платы FPC одиночный, который встали на сторону для системы телеметрии 3

Теги:

Polyimide 25um Flexible PCB Board,

Polyimide Stiffener 2 Oz Copper PCB,

2 Oz Copper 4 Layer Flex PCB
