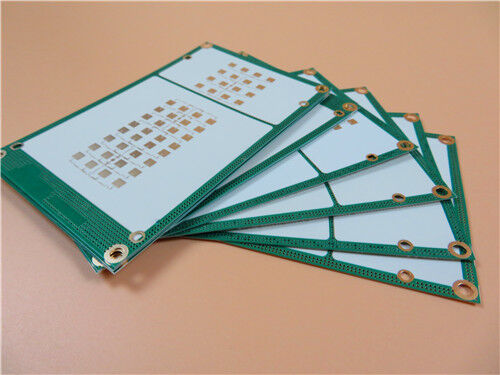

Эта двухслойная жесткая печатная плата TFA300 представляет собой высокочастотную печатную плату премиум-класса, предназначенную для применения в аэрокосмической, микроволновой связи и радиолокационных системах. Эта высоконадежная печатная плата имеет готовую толщину платы 0,2 мм, превосходную отделку поверхности иммерсионным золотом и вес внешнего слоя из меди в 1 унцию в сочетании с точной двухслойной жесткой сборкой, построенной на высокопроизводительной керамической композитной подложке из ПТФЭ TFA300. Изготовленный в соответствии со строгими стандартами качества IPC-класса 2 и полностью проверенный с помощью 100% электрических испытаний перед отправкой, он обеспечивает исключительную стабильность частоты, сверхнизкие диэлектрические потери и надежные термомеханические характеристики. Благодаря уникальной формуле, не содержащей стекловолокна, которая устраняет традиционные электромагнитные помехи из стекловолокна, эта печатная плата выступает в качестве экономичной и высококачественной альтернативы импортным высокочастотным подложкам для печатных плат и поддерживает поставки по всему миру и профессиональные технические услуги.
Что такое субстрат TFA300?

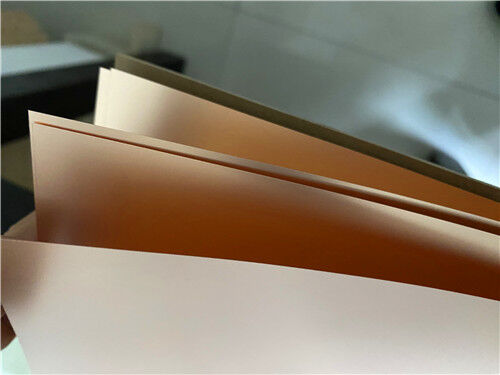

Серия TFA представляет собой новейшую керамическую композитную диэлектрическую подложку из политетрафторэтилена (ПТФЭ), отличающуюся уникальным производственным процессом, который фундаментально отличается от традиционного производства препрегов из стеклоткани. Вместо пропитанной смолой стекловолоконной ткани здесь применяется единая технология смешивания нанокерамики и композитного материала в сочетании с профессиональными индивидуальными процедурами прессования ламинирования для производства высокопроизводительных материалов сердцевины печатных плат.
Устраняя эффект стекловолокна при передаче электромагнитных волн, серия TFA эффективно предотвращает искажение сигнала и отклонение частоты, достигая выдающейся электромагнитной стабильности. Он отличается минимальной анизотропией по осям X/Y/Z, сверхнизким коэффициентом теплового расширения, соответствующим медной фольге, и стабильными диэлектрическими температурными характеристиками, обеспечивая стабильную работу в условиях экстремальных температур. Семейство подложек TFA предлагает четыре настраиваемых варианта диэлектрической проницаемости: 2,94 (TFA294), 3,0 (TFA300), 6,15 (TFA294).ТФА615) и 10.2 (TFA1020), охватывающие разнообразные требования к проектированию высокочастотных схем.
Почему стоит выбрать печатную плату TFA300? Основные характеристики высокочастотной производительности
Подложка TFA300 представляет собой основной высокочастотный сорт серии TFA со стабильными и превосходными электрическими, тепловыми и физическими свойствами, полностью соответствующий стандартам высоконадежных приложений аэрокосмического уровня:
Стабильная диэлектрическая проницаемость (Dk): 3,0±0,04 при частоте 10 ГГц, обеспечивающая стабильную передачу высокочастотного сигнала.
Сверхнизкий коэффициент рассеяния (Df): 0,001 на частоте 10 ГГц и 20 ГГц, 0,0012 на частоте 40 ГГц, что эффективно снижает затухание высокочастотного сигнала.
Превосходная температурная стабильность: низкий уровень TCDK -8 ppm/°C в диапазоне от -55°C до 150°C, сохранение стабильных диэлектрических характеристик при колебаниях температуры.
Сбалансированный коэффициент теплового расширения (CTE): 18 частей на миллион/°C (ось X), 18 частей на миллион/°C (ось Y), 30 частей на миллион/°C (ось Z) в диапазоне от -55°C до 288°C, что идеально соответствует расширению и сжатию медной фольги для предотвращения растрескивания платы и выхода из строя схемы.
Превосходная теплопроводность: 0,6 Вт/мК, ускоряет рассеивание тепла и повышает стабильность работы схемы.
Низкое поглощение влаги: скорость поглощения влаги 0,04%, что позволяет избежать ухудшения производительности, вызванного влажной средой.
Рейтинг огнестойкости: класс UL 94-V0, соответствует мировым стандартам безопасности и огнестойкости для электронного оборудования.
Основная спецификация печатной платы
| Параметр Элемент |
Специальная спецификация |
| Базовый материал |
Высокочастотная керамическая композитная подложка TFA300 из ПТФЭ |
| Количество слоев |
2 слоя (жесткая структура) |
| Размеры платы |
87 мм × 54 мм (допуск ±0,15 мм на штуку) |
| Минимальный след/пространство |
6/8 мил, поддержка тонколинейного проектирования схем |
| Минимальный размер отверстия |
0,4 мм |
| Через дизайн |
Никаких глухих отверстий, только сквозные отверстия для повышения структурной стабильности. |
| Толщина готовой доски |
0,2 мм, ультратонкий и легкий для компактной интеграции устройств |
| Вес готовой меди |
Внешние медные слои толщиной 1 унцию (1,4 мила), обеспечивающие отличную проводимость и пропускную способность по току. |
| Через толщину покрытия |
20 мкм, гарантируя надежность благодаря проводимости и стойкости к окислению |
| Поверхностная обработка |
Иммерсионное золото, оптимизирующее качество пайки и адгезию компонентов. |
| Шелкография |
Нет верхней и нижней шелкографии, что соответствует требованиям чистоты передачи высокочастотного сигнала. |
| Паяльная маска |
Зеленая верхняя паяльная маска, нижняя паяльная маска отсутствует |
| Тест качества |
100% полное электрическое тестирование перед отправкой для устранения дефектов обрыва/короткого замыкания цепи. |
2-слойная высокочастотная оптимизированная структура стека
Стандартизированная слоистая структура обеспечивает равномерное распределение напряжения и стабильные высокочастотные характеристики:
| Последовательность слоев |
Спецификация материала |
Толщина |
Основная функция |
| Внешний слой 1 (верхний) |
Проводящая медная фольга |
35 мкм |
Передача высокочастотного сигнала, держатель площадки для пайки компонентов |
| Основной диэлектрический слой |
TFA300 Высокочастотная керамическая композитная подложка из ПТФЭ |
0,127 мм (5 мил) |
Стабильная диэлектрическая поддержка, изоляция высокочастотного сигнала с низкими потерями |
| Внешний слой 2 (нижний) |
Проводящая медная фольга |
35 мкм |
Передача сигнала цепи, баланс структурной поддержки |
Статистика печатных плат
| Параметр Элемент |
Конкретное значение |
| Компоненты |
18 |
| Всего колодок |
36 |
| Сквозные подушечки |
19 |
| Лучшие колодки SMT |
17 |
| Нижние подкладки SMT |
0 |
| Виас |
6 |
| Сети |
2 |
Принятый формат изображения:Мы принимаем стандартные файлы Gerber RS-274-X, отправленные клиентами со всего мира. Этот стандартный для отрасли формат файла используется для точной технической оценки, официального подтверждения коммерческого предложения и официального массового производства, обеспечивая эффективную и безошибочную коммуникацию по проекту и стыковку производства по всему миру.
Стандарт качества продукции:Все печатные платы производятся и проверяются в строгом соответствии со стандартами промышленной надежности IPC-класса-2. Этот стандартизированный контроль качества обеспечивает стабильную, стабильную и надежную работу схемы, полностью отвечая требованиям сценариев коммерческого, промышленного и аэрокосмического высокочастотного применения.
Глобальная служба поставок:Мы предоставляем глобальные индивидуальные услуги по расценкам на печатные платы и поддержку доставки по всему миру. Клиенты из всех регионов мира могут отправлять файлы Gerber для получения индивидуального предложения по печатным платам, а мы предлагаем комплексное комплексное решение, включая подтверждение инженерных технологий, точное производство, полную проверку и международную доставку.
Типичные сценарии использования
Благодаря своим высокочастотным характеристикам аэрокосмического класса, низким потерям сигнала и исключительной приспособляемости к окружающей среде, эта печатная плата TFA300 широко применяется в области высокоточной беспроводной связи и радиолокационного обнаружения:
Аэрокосмическая промышленность и авиация:Аэрокосмическая техника, космические приборы, электронные системы салона самолета, бортовые прецизионные модули
Микроволновые и антенные системы:Модули передачи СВЧ сигналов, высокоточные антенны, фазочувствительная антенная аппаратура
Радарное обнаружение:Радиолокационные системы раннего предупреждения, бортовые радиолокационные модули, аппаратура высокочастотного радиолокационного обнаружения
Системы с фазированной решеткой:Антенны с фазированной решеткой, сетевые платы формирования диаграммы направленности
Спутниковая связь и навигация:Терминалы спутниковой связи, модули системы навигационного позиционирования
Радиочастотные устройства:Высокочастотные усилители мощности и схемы обработки радиочастотных сигналов
