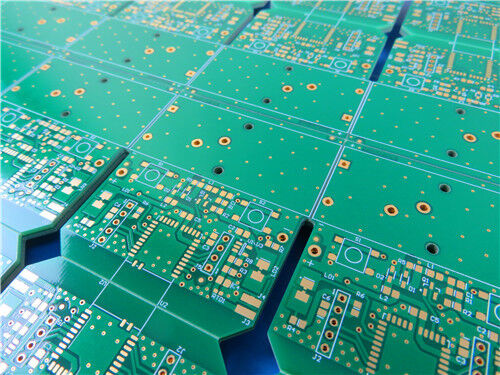

Двухслойный WL-CT338 PCB с толщиной 1,47 мм высокочастотный контур

Этот индивидуальный 4-слойный гибридный высокочастотный ПКБ использует термоустойчивую углеводородную керамическую стеклоусиленную подложку WL-CT338 в сочетании с диэлектрическими материалами FR4 с высоким Tg.С двусторонней зеленой сварной маской с белой надписью и поверхностной отделкой ENIG, на ПКБ применяется дифференцированный внутренний/внешний вес меди, стандартFR4С толщиной готовой ламинировки 1,47 мм и размером доски 175 мм × 121 мм (10 штук), он обеспечивает выдающуюся тепловую устойчивость,низкая высокочастотная потеря, соответствующие производительности CTE и превосходную обрабатываемость для аэрокосмических, радиолокационных и высокомощных радиочастотных электронных приложений.

Спецификации ПХБ

WL-CT338Обзор материалов

WL-CT338 представляет собой однотипный термоустойчивый углеводородный керамический стеклоусиленный ламинат, покрытый медью, предназначенный для высокочастотного производства многослойных ПКБ. Формулирован с модифицированной углеводородной смолой,функциональное керамическое наполнитель и армированная стеклянная ткань, он использует зрелую термоустойчивую структуру вместо термопластичного материала PTFE. Он поддерживает стандартный производственный процесс FR4, обеспечивает более легкую обработку,более высокая однородность цепей и лучшая стабильность производства, которые могут полностью заменить импортируемые эквивалентные высокочастотные ламинаты.

С оптимизированной формулой керамико-углеводородного соединения WL-CT338 обладает низкой высокочастотной диэлектрической потерей, превосходным тепловым сопротивлением и стабильной диэлектрической температурной стабильностью.Он имеет низкий коэффициент теплового расширения и сверхвысокий Tg более 280 °C, с фиксированным Dk = 3,38 для стабильной высокочастотной схемы.

WL-CT338 можно склеивать с медной фольгой ED или с обратной медной фольгой RTF. Медная фольга с обратной RTF обеспечивает высокую производительность PIM, снижает потерю проводника и потерю вставки;его структура, поддерживаемая клеем, добавляет 0.018 мм (0,7 миллиметра) толщины для укрепления силы связывания меди. Этот субстрат соответствует алюминиевой базе для индивидуальных алюминиевых высокочастотных ПКБ. Совместим со стандартным процессом FR4,Это позволяет повторяться ламинирование для многослойной сборки, и может похвастаться выдающейся работоспособностью для плотной и тонкой следочной изготовления.

Основные характеристики материала

Строгая толерантность Dk и низкая потеря: стабильная диэлектрическая постоянная с низким коэффициентом рассеивания для передачи высокочастотного сигнала

Премиум терморегулирующая система: терморегулирующая смола из керамической углеводородной стали обеспечивает превосходную обработку ПКБ и теплостойкость

Отличная стабильность при температуре: незначительные изменения диэлектрических параметров при колебаниях температуры окружающей среды

Медно-сопоставленный CTE: ось X/Y CTE совпадает с медной фольгой, низкая ось Z CTE гарантирует размерную стабильность и надежность отверстия меди

Ультравысокая производительность Tg: Tg ≥280°C, поддерживает стабильные габариты и нетронутую структуру отверстий из меди при высоких температурах

Высокая теплопроводность: более высокая эффективность рассеивания тепла по сравнению с аналогичными термопластическими субстратами, идеально подходит для сценариев работы с высокой мощностью

Коммерческая экономическая эффективность: массовое производство с выгодным соотношением затрат и эффективности

Сопротивляемость излучению: сохраняет стабильные диэлектрические и физические свойства после воздействия указанной дозы излучения

Свойство низкого выброса газов: соответствует требованиям по испытаниям волатильности вакуума в аэрокосмической промышленности

Типичные области применения

• Аэрокосмическое оборудование, космические кабинные устройства и бортовые электронные системы
• микроволновые устройства, антенны и фазочувствительные антенные системы
• Радар раннего предупреждения, бортовой радар и другие военные радарные установки
• Антенны фазового массива и модули сети формирования лучей
• Системы спутниковой связи и высокоточной навигации
• Компоненты высокопроизводительных УЗИ
