Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | Керамическое заполненное PTFE | Количество слоев: | Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB |
|---|---|---|---|
| Толщина PCB: | 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mi | Размер печатной платы: | ≤400 мм х 500 мм |
| Маска припоя: | Зеленый, черный, синий, желтый, красный и т. Д. | Вес меди: | 0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм) |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP etc… | ||
| Высокий свет: | Керамический заполненный PCB PTFE Taconic,PCB антенны GPS Taconic,PCB спутникового радио 8mil Taconic |
||

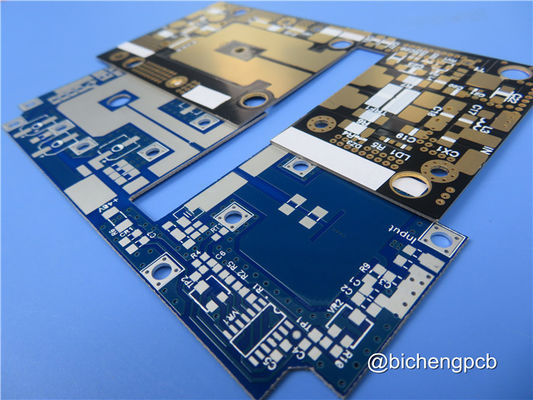

Высокочастотная монтажная плата термальной проводимости PCB TRF-45 Taconic высокая
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Hi каждый,
Сегодня, мы идем поговорить о типе платы с печатным монтажом на малопотертом керамическ-заполнении PTFE: Высокочастотный PCB TRF-45.
TRF-45 новое поколение малопотертого, термальн-стабилизированного материала PCB с Dk (диэлектрической константой) 4,5 +/- 0,15, Df (коэффициент энергопотерь) 0,0035, термальная проводимость 0,43 W/m-K. Это соткать-стекло усиленное для увеличенной сохранности формы и соединенное с Taconic экспертизой в керамической технологии.
О нас
Основанный в 2003, CO. технологии электроники Шэньчжэня Bicheng, Ltd установленный высокочастотный поставщик и экспортер PCB в Шэньчжэне Китае, разъединяя клетчатую антенну базовой станции, спутник, высокочастотные пассивные компоненты, линию микрополосковой линии и линию цепь диапазона, оборудование волны миллиметра, системы радиолокатора, цифровую антенну радиочастоты и другие поля всемирно на 18 лет. Наше высокочастотное PCBs главным образом построено на 3 высокочастотных материальных брендах: Rogers Корпорация, Taconic и Wangling. Ряды диэлектрического постоянного от 2,2 до 10,2 etc.
Мы также имеем разделения монтажной платы FR-4, гибкие цепи и ядр PCBs металла отличало как прототипы, небольшие бега к массовому производству. Мы также активно исследуем и строим такие высокие повышенно-ценные проекты как HDI, быстрый поворот PCB, управление импеданса, тяжелая доска etc. меди и backplane это делала наши продукты PCB произвести эффективные пролонгирование и комплементацию, так же, как образование интегрированной номенклатуры товаров выстраивая в ряд от низкого уровня к лидирующему.
Наше PCBs использовано для разнообразие сеть целей, включая, но не ограничено к, компьютера, безопасность и наблюдение, электропитание, радиосвязь, автомобильная электроника, медицинские прибор и аппаратуры, оборона страны и промышленное оборудование etc.
Мы можем обеспечить вас с прототипами, небольшими сериями и PCB массового производства. Все вопросы, пожалуйста чувствуют свободными связаться мы.
Большое спасибо для вашего чтения.
Типичное значение TRF-45
| Свойство | Метод теста | Блок | Значение |
| Материал | / | / | RF-45 |
| Диэлектрическая константа @ 10GHz | IPC-TM-650 2.5.5.5 .1 (m) | / | 4,5 |
| Коэффициент энергопотерь @ 10GHz | IPC-TM-650 2.5.5.5 .1 (m) | / | 0,0035 |
| Абсорбция влаги | IPC-TM-650 2.6.2.1 | % | ≤0.06 |
| Flexural прочность (продольная) | IPC-TM-650.2.4.4 | lbs/в (N/mm2) | 17000 (177) |
| Flexural прочность (поперечная) | IPC-TM-650 2.4.4 | lbs/в (N/mm2) | 15000 (103) |
| Прочность корки | IPC-TM-650 2.4.8 (термальный стресс) | lbs/в (N/mm) | >8 (>1.4) |
| Термальная проводимость | ASTM F 433 | W/m/K | 0,43 |
| Резистивность тома | IPC-TM-650 2.5.17.1 | Mohm/cm | 8,0 x 107 |
| Поверхностная резистивность | IPC-TM-650.2.5.17.1 | Mohm | 3,0 x 107 |
| CTE (x) | ASTM D 3386 (TMA) | ppm/℃ | 9 |
| CTE (y) | ASTM D 3386 (TMA) | ppm/℃ | 9 |
| CTE (z) | ASTM D 3386 (TMA) | ppm/℃ | 40 |
Типичные применения
Спутниковое радио
RFID
Антенна GPS
Наша возможность PCB (TRF-45)
| Материал PCB: | Керамическое заполненное PTFE |
| Обозначение: | TRF-45 |
| Диэлектрическая константа: | 4,5 |
| Коэффициент энергопотерь | 0,0035 10GHz |
| Отсчет слоя: | Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB |
| Медный вес: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Толщина PCB: | 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mil (3.05mm) |
| Размер PCB: | ≤400mm x 500mm |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP etc… |
