Всем привет,

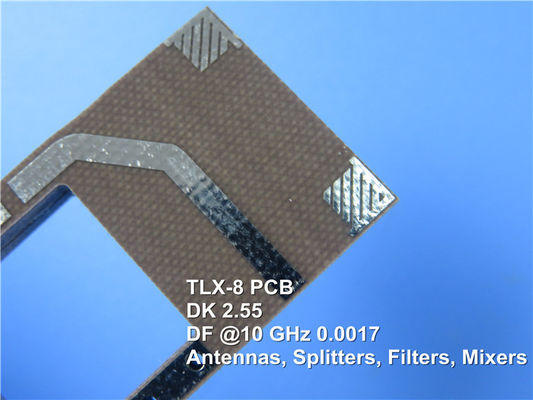

Сегодня мы поговорим о высокочастотной печатной плате TLX.
TLX — это серия ламинатов из стекловолокна из ПТФЭ, выпущенная компанией Taconic. Он обеспечивает надежность в широком спектре радиочастотных приложений. Этот материал универсален благодаря диапазону плотности 2,45–2,65 DK. Подходит для микроволновых печатных плат с малым количеством слоев.
Давайте сначала посмотрим, какие преимущества мы получаем.
1. Стабильный размер:
Он может испытывать высокий уровень вибрации, например, при космическом запуске.
2. Отличные тепловые свойства:
Он может подвергаться воздействию высоких температур, например, при работе в модулях двигателя.
3. Низкая и стабильная диэлектрическая проницаемость и жестко контролируемый ДК.
Диапазон от 2,45 до 2,65 при допуске +/-0,04.
4. Низкое поглощение влаги.
Работа в экстремально суровых условиях, например, работа в море.
5. Огнестойкий класс, UL 94 V0.
6. Низкая DF
TLX является идеальным материалом для использования в приложениях, перечисленных в следующем списке, благодаря широкому диапазону DK, доступной толщине и медной оболочке.
Типичными приложениями являются радарные системы,антенны мобильной связи, миспытательное оборудование кровейв,устройства микроволновой передачи,смесители, сплиттеры, фильтры и сумматоры и т. д.
В семействе TLX есть TLX-0, TLX-9, TLX-8, TLX-7 и TLX-6. Часто он используется в однослойных, двухслойных платах и т. д. Отделка поверхности в основном выполняется голой медью, уровнем горячего воздуха и иммерсионным золотом.
| Возможности печатной платы |
| Материал печатной платы: |
ПТФЭ Стекловолокно |
| Семейство TLX (диэлектрическая проницаемость ±0,04) |
TLX-0 (ДК=2,45) |
| TLX-9 (ДК=2,50) |
| TLX-8 (ДК=2,55) |
| TLX-7 (ДК=2,60) |
| TLX-6 (ДК=2,65) |
| Количество слоев: |
1 слой, 2 слоя, 4 слоя. |
| Вес меди: |
0,5 унции, 1 унция, 2 унции |
| Толщина печатной платы: |
0,5 мм, 0,8 мм, 1,0 мм, |
| 1,5 мм, 3,2 мм |
| Размер печатной платы: |
≤400 мм х 500 мм |
| Поверхностная обработка: |
Голая медь, HASL, ENIG, олово и т. д. |
| |
|
Основной цвет высокочастотной печатной платы TLX — коричневый и черный.
Мы специализируемся на предоставлении вам прототипов, небольших партий и услуг массового производства.
Если у вас есть какие-либо требования к печатной плате такого типа, пожалуйста, свяжитесь с нами.
Спасибо за ваше чтение.
Приложение: Технический паспорт TLX-8
| ТИПИЧНЫЕ ЗНАЧЕНИЯ TLX-8 |
| Свойство |
Метод испытания |
Единица |
Ценить |
Единица |
Ценить |
| ДК @10 ГГц |
МПК-650 2.5.5.3 |
|
2,55 |
|
2,55 |
| Df @ 1,9 ГГц |
МПК-650 2.5.5.5.1 |
|
0,0012 |
|
0,0012 |
| Df @ 10 ГГц |
МПК-650 2.5.5.5.1 |
|
0,0017 |
|
0,0017 |
| Диэлектрический пробой |
МПК-650 2.5.6 |
кВ |
>45 |
кВ |
>45 |
| Поглощение влаги |
МПК-650 2.6.2.1 |
% |
0,02 |
% |
0,02 |
| Прочность на изгиб (MD) |
АСТМ Д 709 |
пси |
28 900 |
Н/мм2 |
|
| Прочность на изгиб (CD) |
АСТМ Д 709 |
пси |
20 600 |
Н/мм2 |
|
| Предел прочности (МД) |
АСТМ Д 902 |
пси |
35 600 |
Н/мм2 |
|
| Предел прочности (CD) |
АСТМ Д 902 |
пси |
27 500 |
Н/мм2 |
|
| Удлинение при разрыве (MD) |
АСТМ Д 902 |
% |
3,94 |
% |
3,94 |
| Удлинение при разрыве (CD) |
АСТМ Д 902 |
% |
3,92 |
% |
3,92 |
| Модуль Юнга (МД) |
АСТМ Д 902 |
тыс. фунтов на квадратный дюйм |
980 |
Н/мм2 |
|
| Модуль Юнга (CD) |
АСТМ Д 902 |
тыс. фунтов на квадратный дюйм |
1200 |
Н/мм2 |
|
| Модуль Юнга (МД) |
АСТМ Д 3039 |
тыс. фунтов на квадратный дюйм |
1630 |
Н/мм2 |
|
| Коэффициент Пуассона |
АСТМ Д 3039 |
|
0,135 |
Н/мм |
|
| Пил Стенгт (1 унция) |
IPC-650 2.4.8 Раздел 5.2.2 (Тепловая нагрузка.) |
фунт/линейный дюйм |
15 |
Н/мм |
|
| Peel Stength (1 унция RTF) |
IPC-650 2.4.8 Раздел 5.2.2 (Тепловая нагрузка.) |
фунт/линейный дюйм |
17 |
Н/мм |
|
| Пил Стенгт (½ унции) |
IPC-650 2.4.8.3 (повышенная температура) |
фунт/линейный дюйм |
14 |
Н/мм |
|
| Пил Стенгт (½ унции) |
IPC-650 2.4.8 Раздел 5.2.2 (Тепловая нагрузка.) |
фунт/линейный дюйм |
11 |
Н/мм |
|
| Peel Stength (1 унция в рулоне) |
IPC-650 2.4.8 Раздел 5.2.2 (Тепловая нагрузка.) |
фунт/линейный дюйм |
13 |
Н/мм |
2.1 |
| Теплопроводность |
АСТМ Ф433/АСТМ 1530-06 |
В/М*К |
0,19 |
В/М*К |
0,19 |
| Стабильность размеров (МД) |
IPC-650 2.4.39 Раздел 5.5 (После запекания) |
мил/дюйм. |
0,06 |
М-м-м |
|
| Стабильность размеров (CD) |
IPC-650 2.4.39 Раздел 5.4 (После запекания) |
мил/дюйм. |
0,08 |
М-м-м |
|
| Стабильность размеров (МД) |
МПК-650 2.4.39 Раздел 5.5 (Тепловая нагрузка.) |
мил/дюйм. |
0,09 |
М-м-м |
|
| Стабильность размеров (CD) |
МПК-650 2.4.39 Раздел 5.5 (Тепловая нагрузка.) |
мил/дюйм. |
0,1 |
М-м-м |
|
| Поверхностное сопротивление |
IPC-650 2.5.17.1 Раздел 5.2.1 (повышенная температура) |
Мом |
6,605 х 108 |
Мом |
6,605 х 108 |
| Поверхностное сопротивление |
IPC-650 2.5.17.1 Раздел 5.2.1 (Условия влажности) |
Мом |
3.550 х 106 |
Мом |
3.550 х 106 |
| Объемное сопротивление |
IPC-650 2.5.17.1 Раздел 5.2.1 (повышенная температура) |
МОм/см |
1.110 х 1010 |
МОм/см |
1.110 х 1010 |
| Объемное сопротивление |
IPC-650 2.5.17.1 Раздел 5.2.1 (Условия влажности) |
МОм/см |
1,046 х 1010 |
МОм/см |
1,046 х 1010 |
| КТР (ось X)(25-260℃) |
МПК-650 2.4.41/ASTM D 3386 |
ppm/℃ |
21 |
ppm/℃ |
21 |
| КТР (ось Y)(25-260℃) |
МПК-650 2.4.41/ASTM D 3386 |
ppm/℃ |
23 |
ppm/℃ |
23 |
| КТР (ось Z)(25-260℃) |
МПК-650 2.4.41/ASTM D 3386 |
ppm/℃ |
215 |
ppm/℃ |
215 |
| Плотность (удельный вес) |
АСТМ Д 792 |
г/см3 |
2,25 |
г/см3 |
2,25 |
| Тд(2% потеря веса) |
МПК-650 2.4.24.6(ТГА) |
℃ |
535 |
℃ |
|
| Тд(5% потеря веса) |
МПК-650 2.4.24.6(ТГА) |
℃ |
553 |
℃ |
|
| Рейтинг воспламеняемости |
УЛ-94 |
|
В-0 |
|
В-0 |
