Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | Taconic RF-35TC | Отсчет слоя: | 2 слоя, многослойный, гибридный тип |
|---|---|---|---|
| Толщина PCB: | 0.3mm, 0.6mm, 0.8mm, 1.6mm, (субстрат 10mil, 20mil, 30mil, 60mil) | Размер PCB: | ≤400mm x 500mm |
| Маска припоя: | Зеленый, красный, черный, белый, голубой etc. | Медный вес: | 0,5 унции, 1 унция, 2 унции |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, олово etc погружения | ||
| Высокий свет: | Доска PCB RF-35TC RF,доска PCB 2oz RF,PCB радиочастоты 2oz |
||

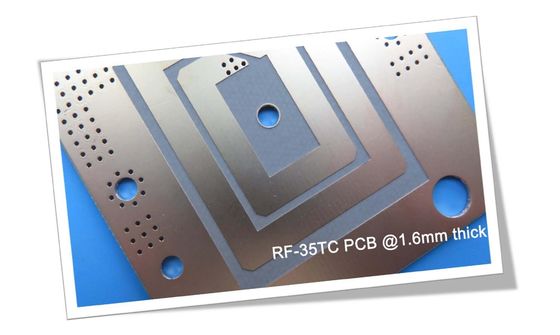

Высокочастотный PCB построенный на Taconic RF-35TC DK3.5 с 60milтолстым и золото погружения для усилителя силы
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Привет всем,
Сегодня, мы вводим тип высокочастотного PCB построенный на RF-35TC.
RF-35TC основанное PTFE, керамический заполненный материал частоты коротковолнового диапазона стеклоткани от Taconic компании.
Спецификации PCB следующим образом
Двойник встал на сторону, субстрат RF-35TC, DK на 3,5; 105mm длиной 87mm широко; законченная толщина PCB на 1.6mm, закончила медный вес на 2oz; Отсутствие маска и silkscreen припоя; поверхностный финиш золото погружения
Это штабелирует вверх рисовать.
Верхний слой и нижний слой законченная медь 2oz, диэлектрический материал RF-35TC в середине на 1.524mm толстом, DK на 3,5
Основной цвет PCB RF-35TC коричнев и сер. Свои главные программы усилители, муфты и фильтры силы. К тому же, она также широко использована в антеннах, спутниковом оборудовании и так далее.
| Возможность PCB | |
| Материал PCB: | PTFE основало керамический заполненный субстрат стеклоткани |
| Указатель: | RF-35TC |
| Диэлектрическая константа @ 10GHz: | 3,50 |
| Отсчет слоя: | 2 слоя, разнослоистый, гибридный тип |
| Медный вес: | 0.5oz, 1oz, 2oz |
| Толщина PCB: | 0.3mm, 0.6mm, 0.8mm, 1.6mm |
| (субстрат 10mil, 20mil, 30mil, 60mil) | |
| Маска припоя: | Зеленый, красный, черный, белый, голубой etc. |
| Размер PCB: | ≤400mm x 500mm |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, олово etc погружения. |
Мы можем обеспечить вас с двойной, который встали на сторону доской, разнослоистой доской и гибридной доской. Ряды от 0.3mm до 1.6mm, максимальный размер толщины на 400 mm 500mm; поверхностные финиши обнаженной меди, уровня горячего воздуха, золота etc погружения.
RF-35TC предлагает главное представление тепловыделения, поэтому тип термально проводного малопотертого ламината. Оно наиболее хорошо одет для применений наивысшей мощности. Жара рассеивает далеко от обоих передающую линию на компонентах PCB и поверхностных держателя как конденсатор etc.
Если вы имеете любые вопросы, пожалуйста чувствуйте свободный связаться мы.
Спасибо для чтения.
Приложение: Технические спецификации RF-35TC
| ЗНАЧЕНИЯ RF-35TC ТИПИЧНЫЕ | |||||
| Свойство | Метод теста | Блок | Значение | Блок | Значение |
| GHz DK @10 | IPC-650 (доработанное) 2.5.5.5 .1 | 3,5 | 3,5 | ||
| Tck (-℃ 30 до 120) | IPC-650 (доработанное) 2.5.5.5 .1 | ppm | 24 | ppm | 24 |
| GHz Df @10 | IPC-650 (доработанное) 2.5.5.5 .1 | 0,0011 | 0,0011 | ||
| Диэлектрическое нервное расстройство | IPC-650 2.5.6 (в-самолет, 2 штыря в масле) | kV | 56,7 | kV | 56,7 |
| Диэлектрическая прочность | ASTM d 149 (через самолет) | V/mil | 570 | V/mm | 22 441 |
| Сопротивление дуги | IPC-650 2.5.1 | Секунды | 304 | Секунды | 304 |
| Абсорбция влаги | IPC-650 2.6.2.1 | % | 0,05 | % | 0,05 |
| Flexural прочность (MD) | ASTM D 790/IPC-650 2.4.4 | psi | 12 900 | N/mm2 | 88,94 |
| Flexural прочность (CD) | ASTM D 790/IPC-650 2.4.4 | psi | 11 700 | N/mm2 | 80,67 |
| Прочность на растяжение (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 9 020 | N/mm2 | 62,19 |
| Прочность на растяжение (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 7 740 | N/mm2 | 53,37 |
| Удлиненность на перерыве (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | N/mm | 1,89 |
| Удлиненность на перерыве (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,7 | % | 1,7 |
| Young модуль (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 667 000 | N/mm2 | 4 599 |
| Young модуль (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 637 000 | N/mm2 | 4 392 |
| Коэффициент Poisson (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| Коэффициент Poisson (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
| Сжимающий модуль | ASTM D 695 (℃ 23) | psi | 560 000 | N/mm2 | 3 861 |
| Flexural прочность (MD) | ASTM D 790/IPC-650 2.4.4 | psi | 1,46 x 106 | N/mm2 | 10 309 |
| Flexural прочность (CD) | ASTM D 790/IPC-650 2.4.4 | psi | 1,50 x 106 | N/mm2 | 10 076 |
| Корка Stength (½ oz.CVH) | IPC-650 2.4.8 (термальный стресс.) | Ibs. /inch | 7 | g/cm3 | 1,25 |
| Термальная проводимость (Unclad,℃ 125) | ASTM F433 (защищенный поток тепла) | С (mK) | 0,6 | С (mK) | 0,6 |
| Термальная проводимость (C1/C1,125℃) | ASTM F433 (защищенный поток тепла) | С (mK) | 0,92 | С (mK) | 0,92 |
| Термальная проводимость (CH/CH,℃ 125) | ASTM F433 (защищенный поток тепла) | С (mK) | 0,87 | С (mK) | 0,87 |
| Сохранность формы (MD) | IPC-650-2.4.39 Sec.5.4 (после вытравите) | mils/in. | 0,23 | mm/M | 0,23 |
| Сохранность формы (CD) | IPC-650-2.4.39 Sec.5.4 (после вытравите) | mils/in. | 0,64 | mm/M | 0,64 |
| Сохранность формы (MD) | IPC-650-2.4.39 Sec.5.5 (термальный стресс.) | mils/in. | -0,04 | mm/M | -0,04 |
| Сохранность формы (CD) | IPC-650-2.4.39 Sec.5.5 (термальный стресс.) | mils/in. | 0,46 | mm/M | 0,46 |
| Поверхностная резистивность | IPC-650 2.5.17.1 (после повышенного temp.) | Mohms | 8,33 x 107 | Mohms | 8,33 x 107 |
| Поверхностная резистивность | IPC-650 2.5.17.1 (после влажности) | Mohms | 6,42 x 107 | Mohms | 6,42 x 107 |
| Резистивность тома | IPC-650 2.5.17.1 (после повышенного temp.) | Mohms/cm | 5,19 x 108 | Mohms/cm | 5,19 x 108 |
| Резистивность тома | IPC-650 2.5.17.1 (после влажности) | Mohms/cm | 2,91 x 108 | Mohms/cm | 2,91 x 108 |
| CTE (x ось) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE (Y-osь) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE (ось) z (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| Плотность | ASTM D 792 | g/cm3 | 2,35 | g/cm3 | 2,35 |
| Твердость | ASTM d 2240 (берег d) | 79,1 | 79,1 | ||
| Напряжение на перерыве (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
| Напряжение на перерыве (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
| Специфическая жара | ASTM E 1269-05, E 967-08, E968-02 | j/(℃ g) | 0,94 | j/(℃ g) | 0,94 |
| Td (потеря веса 2%) | IPC-650 2.4.24.6 /TGA | 788 | ℃ | 420 | |
| Td (потеря веса 5%) | IPC-650 2.4.24.6 /TGA | 817 | ℃ | 436 | |
