Таконический 31 миллилитровый ПКБ с двуслойным погружением в золото

продукты

Ламинированные материалы из меди

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

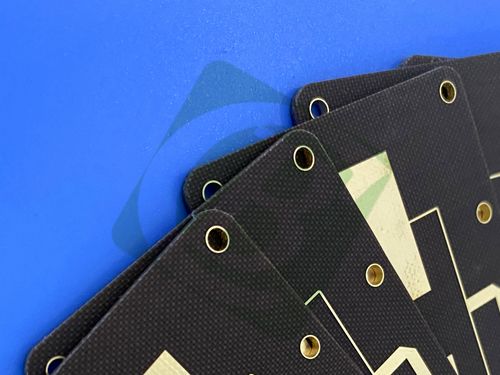

Таконический 31 миллилитровый ПКБ с двуслойным погружением в золото

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные сумки+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Базовый материал:

Таконик TLX-8

Количество слоев:

2 слоя

Толщина печатной платы:

0,8 мм

Размер печатной платы:

25 мм х 71 мм (1 шт.) ± 0,15 мм

Шелковик:

Белый

Припаяя маска:

Медный вес:

1 унция (1,4 мила) для внешних слоев

Чистота поверхности:

Погружение золота

Выделить:

Таконическое золото с погружением на ПКБ TLX-8

Двухслойный таконический ПКБ с гарантией

31 миллилитров таконических ПХБ для электроники

Описание продукта

Таконический 31 миллилитровый ПКБ с двуслойным погружением в золото

Этот высоконадежный двухслойный печатный лист использует Taconic TLX-8, высококачественный ламинат из стекловолокна из ПТФЕ, специально разработанный для надежных операций с радиочастотой и микроволновкой.Разработанный, чтобы выдерживать суровые условия - от интенсивных вибраций до радиационного облучения и экстремальных колебаний температуры - он может похвастаться исключительными характеристиками пассивной интермодуляции (PIM)., постоянные диэлектрические характеристики и превосходная стабильность измерений, полностью соответствующие стандартам качества IPC-класса-2.

Спецификация ПКБ

Параметр	Подробная информация
Базовый материал	Taconic TLX-8 (ламинированный стекловолокно из ПТФЕ)
Количество слоев	Двухслойные жесткие ПХБ
Размеры доски	25 мм х 71 мм (1 шт.) ± 0,15 мм
Минимальное количество следов/пространства	4/6 мл
Минимальный размер отверстия	00,3 мм
По типу	Нет слепых проходов (только проходные)
Толщина готовой доски	0.8 мм
Вес готовой меди (внешние слои)	1 унция (эквивалентно 1,4 миллилитра / 35 мкм на слой)
через толщину покрытия	20 мкм
Поверхностная отделка	Золото погружения - обеспечивает коррозионную стойкость, надежное запорство и долгосрочную целостность контакта
Шелковый экран	Сверху белый, снизу нет
Маска для сварки	Сверху: нет; снизу: нет
Обеспечение качества	100% Электрическое испытание перед отправкой

Подробная информация о PCB-накоплении

Тип слоя	Материал/Описание	Толщина
Медный слой 1 (внешний)	Проводящая медь (завершенная)	35 мкм (1 унция)
Диэлектрическое ядро	Таконический TLX-8	00,787 мм (31 миллиметр)
Медный слой 2 (внешний)	Проводящая медь (завершенная)	35 мкм (1 унция)

Обзор материала: Таконический TLX-8

Taconic TLX-8 - это универсальный ламинат из стекловолокна из ПТФЕ, предназначенный для высокопроизводительных антенн и микроволновых приложений, где надежность в экстремальных условиях имеет решающее значение.Его состав сочетает в себе механическую арматуру (из стекловолокна) и свойства PTFE с низкими потерями, что делает его подходящим для конструкций с низким количеством слоев, которые выдерживают суровые условия, включая высокие вибрации (например, запуск в космос), экстремальные температуры (например, модули двигателя, альтиметры), излучение (например,космические системы), и морской экспозиции (например, антенны военных кораблей).он предлагает гибкость для различных потребностей в RF / микроволновой конструкции при сохранении строгого контроля над диэлектрическими свойствами.

Основные свойства материала

Категория недвижимости	Спецификация	Стоимость	Стандарт испытаний
Электрические свойства	Диэлектрическая постоянная (Dk) @ 10 ГГц	20,55 ± 0.04	IPC-650 2.5.5.3
	Фактор рассеивания (DF) @ 10 ГГц	0.0018	IPC-650 2.5.5.5.1
	Сопротивляемость поверхности (повышенная температура)	6.605 х 108 Мохм	IPC-650 2.5.17.1 сек. 5.2.1
	Сопротивляемость поверхности (состояние влажности)	3.550 x 106 Мохм	IPC-650 2.5.17.1 сек. 5.2.1
	Сопротивляемость объема (повышенная температура)	1.110 x 1010 Мохм/см	IPC-650 2.5.17.1 сек. 5.2.1
	Сопротивляемость объема (состояние влажности)	1.046 x 1010 Мохм/см	IPC-650 2.5.17.1 сек. 5.2.1
Электрические свойства	Диэлектрический разрыв	> 45 КВ	IPC-650 2.5.6
Размерная стабильность	МД после выпечки	00,06 мм/м (мл/дюйм)	IPC-650 2.4.39 сек. 5.4
	CD после выпечки	00,08 мм/м (миль/дюйм)	IPC-650 2.4.39 сек. 5.4
	МД Тепловое напряжение	00,09 мм/м (мл/дюйм)	IPC-650 2.4.39 сек. 5.5
	CD Тепловое напряжение	0.10 мм/м (миль/дюйм)	IPC-650 2.4.39 сек. 5.5
Тепловые свойства	CTE (25-260 °C) - ось X	21 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	CTE (25-260 °C) - ось Y	23 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	CTE (25-260 °C) - ось Z	215 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	Температура разложения (Td) - 2% потеря веса	535 °C	IPC-650 2.4.24.6 (TGA)
	Температура разложения (Td) - 5% потеря веса	553 °C	IPC-650 2.4.24.6 (TGA)
Химические/физические свойства	Поглощение влаги	00,02%.	IPC-650 2.6.2.1
Химические/физические свойства	Уровень воспламеняемости	UL 94 V-0	UL-94

Основные преимущества

Исключительная производительность PIM: измерения ниже -160 dBc*, критически важные для минимизации помех сигнала в радиочастотных/микроволновых системах (например, радар, мобильная связь).
Устойчивость к экстремальным воздействиям окружающей среды: выдерживает высокие вибрации, экстремальные температуры, радиацию и морское воздействие - идеально подходит для космических, аэрокосмических и военно-морских применений.
Стабильные электрические свойства: низкий и тщательно контролируемый Dk (2,55 ± 0,04) и низкий DF (0,0018) обеспечивают постоянную целостность сигнала в широких диапазонах частот.
Размерная стабильность: минимальное расширение/сокращение при термическом напряжении или выпечке предотвращает деформацию ПКБ, сохраняя выравнивание компонентов и надежность соединения.
Низкое поглощение влаги: поглощение 0,02% устраняет снижение производительности, связанное с влагой, даже в влажной среде.
Механическая прочность: стекловолоконная арматура обеспечивает долговечность для конструкций, требующих структурной устойчивости (например, болтовые ПКБ в ракетах-носителях).
UL 94 V-0: повышает безопасность, сопротивляясь распространению пламени, подходит для критических систем, где смягчение риска пожара является ключевым.

Типичные применения

Этот ПКБ оптимизирован для высоконадежных радиочастотных/микроволновых систем, включая:

Радарные системы
Оборудование для мобильной связи
Оборудование для испытаний микроволн
Устройства микроволновой передачи
Сцепляющие, разделяющие, комбинирующие и усилители
Антенны (например, космические, военно-морские, аэрокосмические)
